Réparer son lave-linge VEDETTE : les pannes courantes

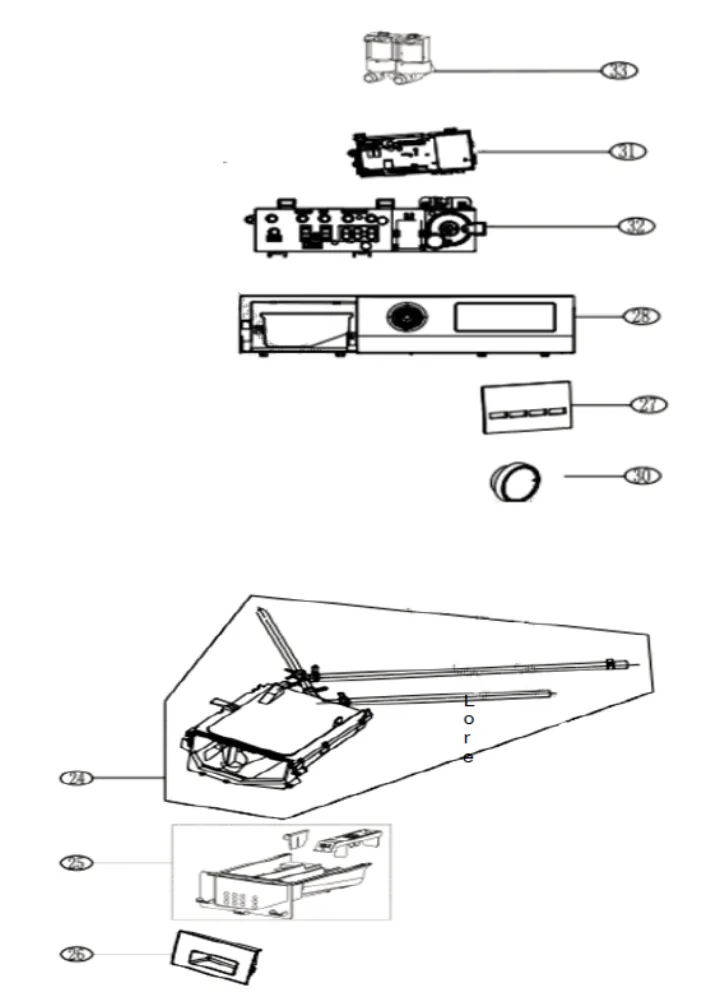

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : DURITE Lave-Linge BOITE/CUVE (repère 34, 29.25 €) · JOINT Lave-Linge PALIER (repère 42, 5.13 €) · DURITE Lave-Linge CUVE/POMPE (repère 49, 35.56 €) · JOINT Lave-Linge HUBLOT TG90-1416MPDG-3047 (repère 53, 62.13 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : CONDENSATEUR Lave-Linge ANTIPARASITE DNF06-Q(THHA) 0.47+0.33UF (repère 18, 33.39 €) · COURROIE Lave-Linge 5PJE1281 (repère 38, 32.14 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : TUYAU Lave-Linge VIDANGE (repère 5, 27.09 €) · DURITE Lave-Linge CUVE/POMPE (repère 49, 35.56 €) · POMPE Lave-Linge VIDANGE PX-2-35 HLBT-050A03 (repère 51, 36.22 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : LOGEMENT Lave-Linge RESSORT (repère 16, 6.22 €) · RESSORT Lave-Linge SUSPENSION (repère 35, 13.94 €) · ROULEMENT Lave-Linge 6206ZZ (repère 40, 13.43 €) · ROULEMENT Lave-Linge 6207ZZ (repère 41, 19.59 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : RESISTANCE Lave-Linge 1800W (repère 54, 51.19 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
CONDENSATEUR Lave-Linge ANTIPARASITE DNF06-Q(THHA) 0.47+0.33UF (repère 18, 33.39 €) · COURROIE Lave-Linge 5PJE1281 (repère 38, 32.14 €) · ROULEMENT Lave-Linge 6206ZZ (repère 40, 13.43 €) · ROULEMENT Lave-Linge 6207ZZ (repère 41, 19.59 €) · JOINT Lave-Linge PALIER (repère 42, 5.13 €) · AXE Lave-Linge AMORTISSEUR (repère 47, 10.86 €) · AMORTISSEUR Lave-Linge (repère 48, 18.37 €) · JOINT Lave-Linge HUBLOT TG90-1416MPDG-3047 (repère 53, 62.13 €)
