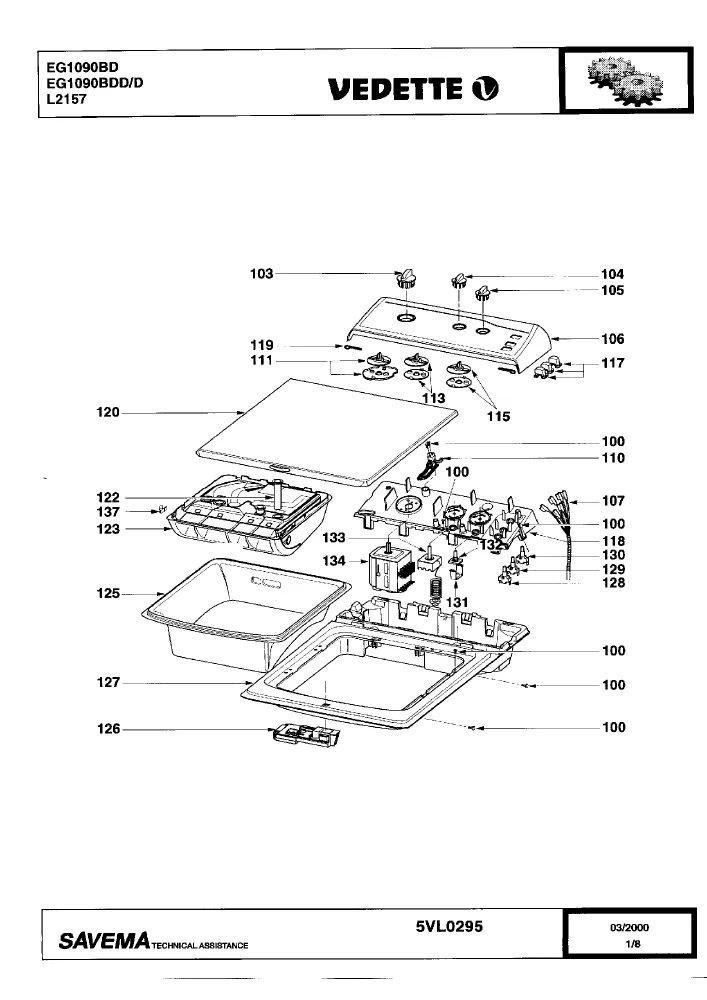

Vue éclatée lave linge VEDETTE EG1090BD EG1090BDDD

Name: VEDETTE EG1090BD EG1090BDDD
Brand: VEDETTE
SKU: EG1090BD EG1090BDDD

Découvrez la vue éclatée complète lave linge VEDETTE EG1090BD EG1090BDDD, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge VEDETTE EG1090BD EG1090BDDD et éviter les pannes imprévues. 18 pièces référencées.

Cette vue éclatée VEDETTE EG1090BD EG1090BDDD référence 18 pièces détachées, dont securite lave-linge porte, interrupteur lave-linge e1029, pied lave-linge, avec leur position sur le schéma constructeur.

Réparer son lave-linge VEDETTE : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Fuite d'eau

Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.

Sur cette vue : JOINT Lave-Linge ENTRE CUVE (repère 311, 36.34 €) · COLLIER Lave-Linge FIXATION JOINT HUBLOT (repère 312, 15.47 €).

N'essore plus

Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.

Sur cette vue : COURROIE Lave-Linge 1161J5MAEL (repère 408, 27.38 €) · CHARBON Lave-Linge MOTEUR (kit de 2) (repère 413, 34.61 €).

Ne vidange plus

Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.

Sur cette vue : FILTRE Lave-Linge FOND DE CUVE (repère 317, 32.95 €) · Pompe de vidange Lave-Linge PLASET COD 64317 30w (repère 320, 41.63 €).

Bruit violent à l'essorage

Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.

Sur cette vue : PALIER LL+TRAVERSE Gauche ou Droit *promo* (repère 404, 26.51 €).

Ne chauffe plus

Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.

Sur cette vue : RESISTANCE Lave-Linge 265mm 2000W (repère 322, 50.45 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Lave-Linge ENTRE CUVE (repère 311, 36.34 €) · COLLIER Lave-Linge FIXATION JOINT HUBLOT (repère 312, 15.47 €) · FILTRE Lave-Linge FOND DE CUVE (repère 317, 32.95 €) · PALIER LL+TRAVERSE Gauche ou Droit *promo* (repère 404, 26.51 €) · COURROIE Lave-Linge 1161J5MAEL (repère 408, 27.38 €) · CHARBON Lave-Linge MOTEUR (kit de 2) (repère 413, 34.61 €)
