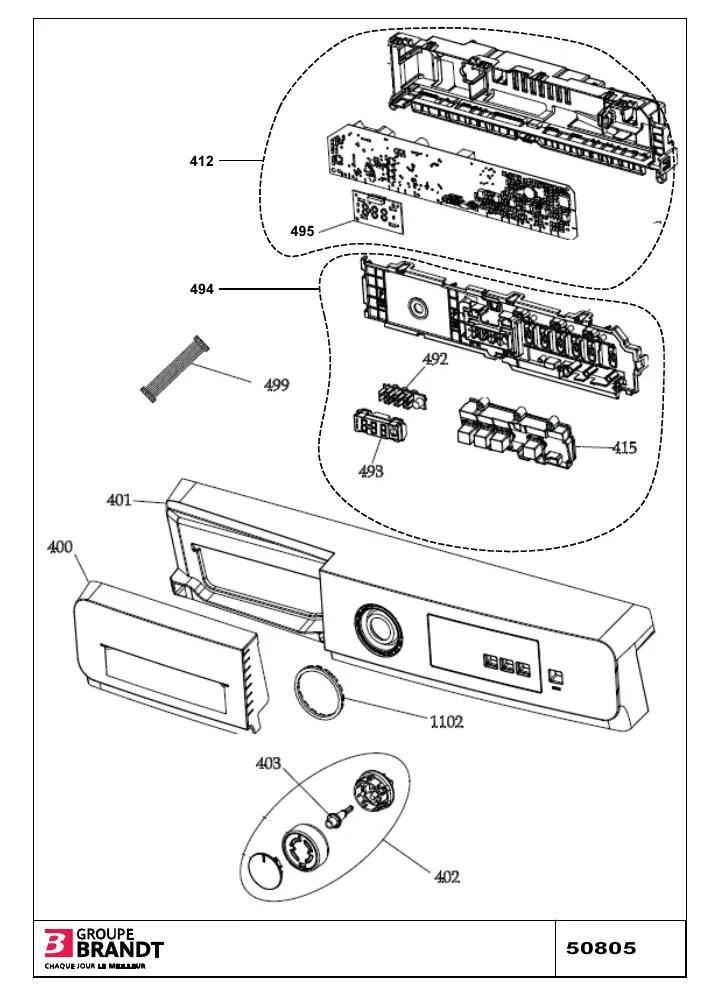

Vue éclatée VEDETTE LFV284QW LFV284QW-01

Vue éclatée lave linge VEDETTE LFV284QW LFV284QW-01

Name: VEDETTE LFV284QW LFV284QW-01
Brand: VEDETTE
SKU: LFV284QW LFV284QW-01

Découvrez la vue éclatée complète lave linge VEDETTE LFV284QW LFV284QW-01, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge VEDETTE LFV284QW LFV284QW-01 et éviter les pannes imprévues. 22 pièces référencées.

Cette vue éclatée VEDETTE LFV284QW LFV284QW-01 référence 22 pièces détachées, dont pied lave-linge, hublot lave-linge verre d310mm, contre porte lave-linge hublot blanc 6.0, avec leur position sur le schéma constructeur.

Réparer son lave-linge VEDETTE : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Fuite d'eau

Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.

Sur cette vue : COLLIER Lave-Linge JOINT HUBLOT/MEUBLE * (repère 9, 11.64 €) · JOINT Lave-Linge 1/2 CUVE AV/CUVE ARR (repère 113, 17.04 €) · COLLIER Lave-Linge CUVE/JOINT HUBLOT (repère 119, 10.07 €) · DURITE Lave-Linge BOITE LESSIVE / CUVE (repère 206, 14.48 €).

N'essore plus

Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.

Sur cette vue : COURROIE Lave-Linge 1234J5EL 5PJE1234 (repère 100, 19.08 €).

Ne vidange plus

Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.

Sur cette vue : TUYAU Lave-Linge VIDANGE (repère 219, 15.97 €).

Bruit violent à l'essorage

Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.

Sur cette vue : RESSORT Lave-Linge POIGNEE PORTE (repère 15, 3.81 €) · AMORTISSEUR Lave-Linge 80N (repère 104, 24.24 €) · AXE Lave-Linge AMORTISSEUR (repère 105, 6.27 €).

Ne chauffe plus

Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.

Sur cette vue : RESISTANCE Lave-Linge 1850W +SONDE (repère 121, 38.81 €) · SONDE Lave-Linge RESISTANCE RAST (repère 999, 16.53 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

COLLIER Lave-Linge JOINT HUBLOT/MEUBLE * (repère 9, 11.64 €) · COURROIE Lave-Linge 1234J5EL 5PJE1234 (repère 100, 19.08 €) · AMORTISSEUR Lave-Linge 80N (repère 104, 24.24 €) · AXE Lave-Linge AMORTISSEUR (repère 105, 6.27 €) · JOINT Lave-Linge 1/2 CUVE AV/CUVE ARR (repère 113, 17.04 €) · COLLIER Lave-Linge CUVE/JOINT HUBLOT (repère 119, 10.07 €)
