Vue éclatée VEDETTE LFV204QW LFV204QW-01

Vue éclatée lave linge VEDETTE LFV204QW LFV204QW-01

Name: VEDETTE LFV204QW LFV204QW-01
Brand: VEDETTE
SKU: LFV204QW LFV204QW-01

Découvrez la vue éclatée complète lave linge VEDETTE LFV204QW LFV204QW-01, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge VEDETTE LFV204QW LFV204QW-01 et éviter les pannes imprévues. 23 pièces référencées.

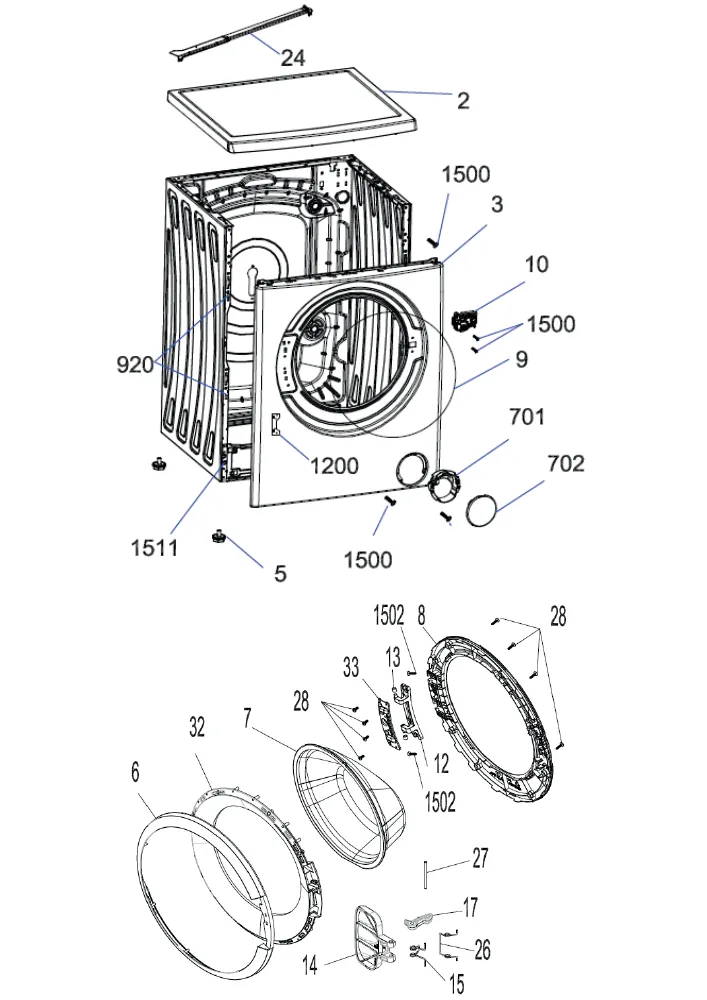

Cette vue éclatée VEDETTE LFV204QW LFV204QW-01 référence 23 pièces détachées, dont facade lave-linge avant blanc, pied lave-linge + ecrou m10, charniere lave-linge hublot, avec leur position sur le schéma constructeur.

Réparer son lave-linge VEDETTE : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Fuite d'eau

Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.

Sur cette vue : COLLIER Lave-Linge JOINT HUBLOT/FACADE (repère 9, 10.43 €) · DURITE Lave-Linge BOITE LESSIVE / CUVE (repère 206, 12.63 €) · DURITE Lave-Linge CUVE/PV (repère 213, 26.5 €).

N'essore plus

Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.

Sur cette vue : COURROIE Lave-Linge 1234J5EL 5PJE1234 (repère 100, 16.41 €).

Ne vidange plus

Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.

Sur cette vue : TUYAU Lave-Linge VIDANGE (repère 219, 14.9 €).

Bruit violent à l'essorage

Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.

Sur cette vue : AXE Lave-Linge AMORTISSEUR (repère 105, 5.57 €).

Ne chauffe plus

Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.

Sur cette vue : SONDE Lave-Linge RESISTANCE RAST (repère 999, 16.71 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

COLLIER Lave-Linge JOINT HUBLOT/FACADE (repère 9, 10.43 €) · COURROIE Lave-Linge 1234J5EL 5PJE1234 (repère 100, 16.41 €) · AXE Lave-Linge AMORTISSEUR (repère 105, 5.57 €)
