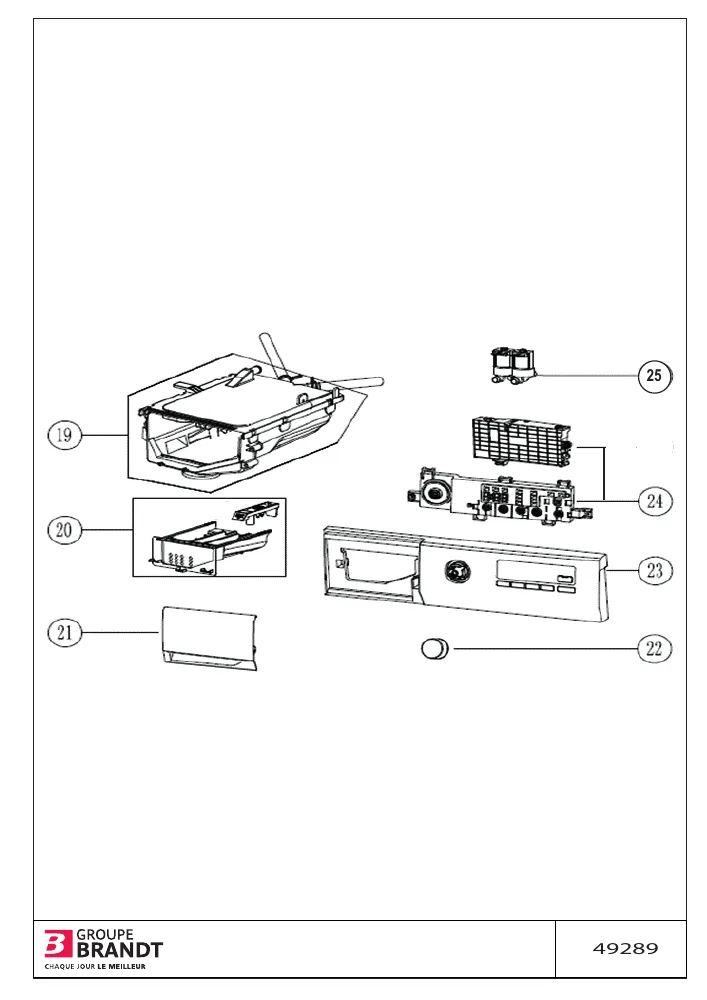

Vue éclatée lave linge VEDETTE LFV162W LFV162W-01

Name: VEDETTE LFV162W LFV162W-01
Brand: VEDETTE
SKU: LFV162W LFV162W-01

Découvrez la vue éclatée complète lave linge VEDETTE LFV162W LFV162W-01, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge VEDETTE LFV162W LFV162W-01 et éviter les pannes imprévues. 25 pièces référencées.

Cette vue éclatée VEDETTE LFV162W LFV162W-01 référence 25 pièces détachées, dont cable lave-linge alimentation 3 fils, vis lave-linge bridage, tuyau lave-linge vidange, avec leur position sur le schéma constructeur.

Réparer son lave-linge VEDETTE : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Fuite d'eau

Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.

Sur cette vue : COLLIER Lave-Linge EXTERIEUR (repère 11, 15.83 €) · JOINT Lave-Linge AXE PALIER 37*66 10/12 (repère 32, 31.41 €) · DURITE Lave-Linge CUVE/POMPE (repère 40, 39.13 €) · JOINT Lave-Linge HUBLOT MFS50-8301-3017-2 (repère 45, 62.27 €).

N'essore plus

Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.

Sur cette vue : CONDENSATEUR Lave-Linge ANTIPARASITE DNF06-Q(THHA) 0.47+0.33UF (repère 17, 37.03 €) · COURROIE Lave-Linge 5PJE1270 (repère 30, 36.87 €).

Ne vidange plus

Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.

Sur cette vue : TUYAU Lave-Linge VIDANGE (repère 5, 24.62 €) · DURITE Lave-Linge CUVE/POMPE (repère 40, 39.13 €) · POMPE Lave-Linge VIDANGE PX-2-35 HLBT-050A03 (repère 43, 39.22 €).

Bruit violent à l'essorage

Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.

Sur cette vue : ROULEMENT Lave-Linge 6206ZZ (repère 31, 12.63 €) · ROULEMENT Lave-Linge 6205-2RZ (repère 31, 21.58 €) · JOINT Lave-Linge AXE PALIER 37*66 10/12 (repère 32, 31.41 €) · AXE Lave-Linge AMORTISSEUR (repère 38, 11.97 €).

Ne chauffe plus

Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.

Sur cette vue : RESISTANCE Lave-Linge (repère 46, 67.83 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

CONDENSATEUR Lave-Linge ANTIPARASITE DNF06-Q(THHA) 0.47+0.33UF (repère 17, 37.03 €) · COURROIE Lave-Linge 5PJE1270 (repère 30, 36.87 €) · ROULEMENT Lave-Linge 6206ZZ (repère 31, 12.63 €) · ROULEMENT Lave-Linge 6205-2RZ (repère 31, 21.58 €) · JOINT Lave-Linge AXE PALIER 37*66 10/12 (repère 32, 31.41 €) · AXE Lave-Linge AMORTISSEUR (repère 38, 11.97 €) · AMORTISSEUR Lave-Linge (repère 39, 19.81 €) · JOINT Lave-Linge HUBLOT MFS50-8301-3017-2 (repère 45, 62.27 €)
