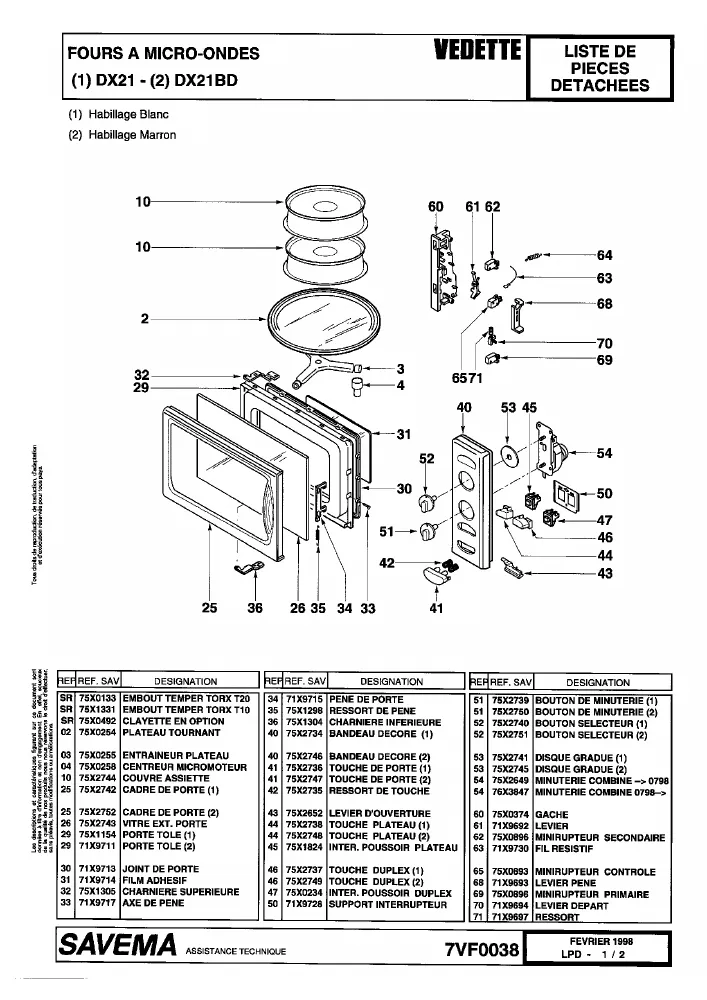

Vue éclatée micro-ondes VEDETTE DX21

Name: VEDETTE DX21
Brand: VEDETTE
SKU: DX21

Découvrez la vue éclatée complète micro-ondes VEDETTE DX21, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre micro-ondes. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre micro-ondes VEDETTE DX21 et éviter les pannes imprévues. 10 pièces référencées.

Cette vue éclatée VEDETTE DX21 référence 10 pièces détachées, dont plaque micro onde mica 109*54, moteur micro onde ttm467 4w 5/6 rpm, ampoule four, avec leur position sur le schéma constructeur.

Réparer son micro-ondes VEDETTE : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne chauffe plus

Attention : le circuit haute tension d'un micro-ondes reste dangereux même débranché (condensateur chargé). Magnétron, diode et condensateur HT se laissent aux mains averties ; le fusible et les sécurités de porte, en revanche, se contrôlent sans risque.

Sur cette vue : MAGNETRON Micro onde OM75S-11-EMBCF 2M226 02TAGJ(FIXATION SANS VIS COSSES OPPOSEES) (repère 8, 45.57 €) · FUSIBLE Micro onde 10A 6X32 CERAMIQUE (repère 17, 8 €) · TRANSFORMATEUR Micro onde HT (repère 22, 152.97 €).

Plateau, porte et sécurités

Un micro-ondes totalement muet a souvent un simple switch de porte défaillant : les trois sécurités se testent en continuité. L'entraîneur du plateau est une pièce d'usure à quelques euros.

Sur cette vue : ENTRAINEUR Micro onde PLATEAU+AXE 989-3711 + 9890-3722 (repère 3, 79.48 €).
