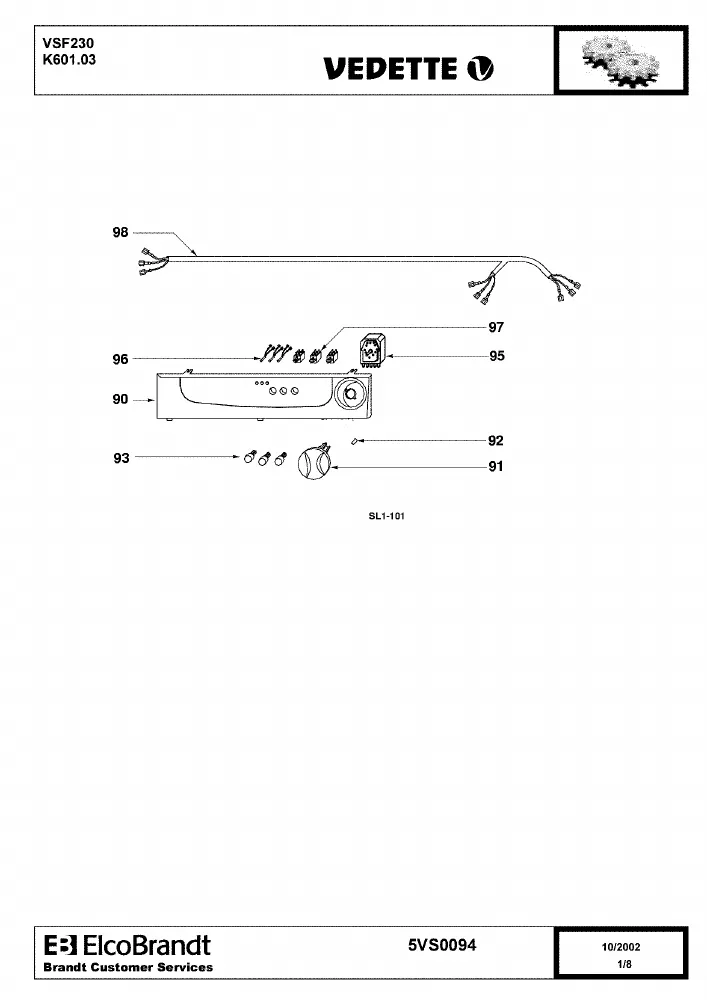

Vue éclatée seche linge VEDETTE VSF230

Name: VEDETTE VSF230
Brand: VEDETTE
SKU: VSF230

Découvrez la vue éclatée complète seche linge VEDETTE VSF230, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre seche linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre seche linge VEDETTE VSF230 et éviter les pannes imprévues. 19 pièces référencées.

Cette vue éclatée VEDETTE VSF230 référence 19 pièces détachées, dont embout sèche-linge gaine, condensateur sèche-linge 10uf, courroie sèche-linge 1932h8 mael, avec leur position sur le schéma constructeur.

Réparer son sèche-linge VEDETTE : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Le sèche-linge ne chauffe plus

Le linge ressort froid : contrôlez d'abord la résistance de chauffe à l'ohmmètre (quelques dizaines d'ohms attendus), puis les thermostats de sécurité qui la protègent. Un circuit d'air encrassé (filtre, condenseur) est souvent la cause racine du déclenchement.

Sur cette vue : Résistance Sèche-Linge (repère 23, 42.68 €).

Le tambour ne tourne plus

Si le moteur ronronne sans lancer le tambour, le condensateur de démarrage est le premier suspect. Une courroie cassée ou sortie de sa poulie de tendeur laisse au contraire le tambour totalement libre à la main.

Sur cette vue : CONDENSATEUR Sèche-Linge 10UF (repère 0, 17.56 €) · COURROIE Sèche-Linge 1932H8 MAEL (repère 10, 19.77 €) · CONDENSATEUR ANTIPARASITE (repère 22, 21.79 €) · CARTER Sèche-Linge Supérieur MOTEUR (repère 69, 53.96 €).

Bruit de grincement ou de roulement

Les patins et feutres d'appui du tambour s'usent et grincent ; un palier arrière fatigué gronde de plus en plus fort. Ces pièces d'usure se remplacent sans outillage spécialisé.

Sur cette vue : FEUTRE Sèche-Linge AVANT (repère 11) · ROULEMENT Sèche-Linge (repère 14, 13.06 €) · SUPPORT Sèche-Linge ROULEMENT 52704 (repère 15, 145573816.69 €) · PATIN Sèche-Linge PLASTIQUE (repère 46, 30.87 €).

Séchage long ou linge humide

Un filtre à peluches saturé ou une gaine d'évacuation écrasée allongent le séchage bien avant toute panne mécanique. Contrôlez aussi la sonde d'humidité si les cycles s'arrêtent trop tôt.

Sur cette vue : EMBOUT Sèche-Linge GAINE (repère 0, 144801778.77 €) · JOINT Sèche-Linge CONDENSEUR (repère 66, 49.82 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

CONDENSATEUR Sèche-Linge 10UF (repère 0, 17.56 €) · COURROIE Sèche-Linge 1932H8 MAEL (repère 10, 19.77 €) · FEUTRE Sèche-Linge AVANT (repère 11) · ROULEMENT Sèche-Linge (repère 14, 13.06 €) · SUPPORT Sèche-Linge ROULEMENT 52704 (repère 15, 145573816.69 €) · CONDENSATEUR ANTIPARASITE (repère 22, 21.79 €) · PATIN Sèche-Linge PLASTIQUE (repère 46, 30.87 €) · JOINT Sèche-Linge CONDENSEUR (repère 66, 49.82 €)
