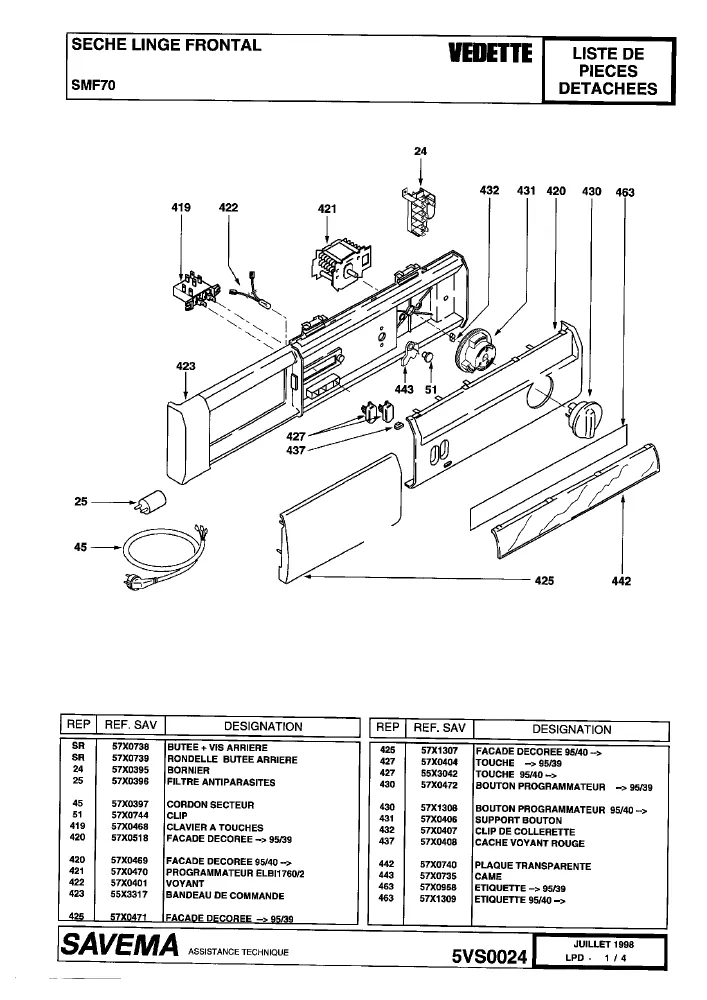

Vue éclatée seche linge VEDETTE SMF70

Name: VEDETTE SMF70
Brand: VEDETTE
SKU: SMF70

Découvrez la vue éclatée complète seche linge VEDETTE SMF70, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre seche linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre seche linge VEDETTE SMF70 et éviter les pannes imprévues. 12 pièces référencées.

Cette vue éclatée VEDETTE SMF70 référence 12 pièces détachées, dont joint sèche-linge hublot, thermostat sèche-linge 87°c, courroie sèche-linge 1940h8, avec leur position sur le schéma constructeur.

Réparer son sèche-linge VEDETTE : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Le sèche-linge ne chauffe plus

Le linge ressort froid : contrôlez d'abord la résistance de chauffe à l'ohmmètre (quelques dizaines d'ohms attendus), puis les thermostats de sécurité qui la protègent. Un circuit d'air encrassé (filtre, condenseur) est souvent la cause racine du déclenchement.

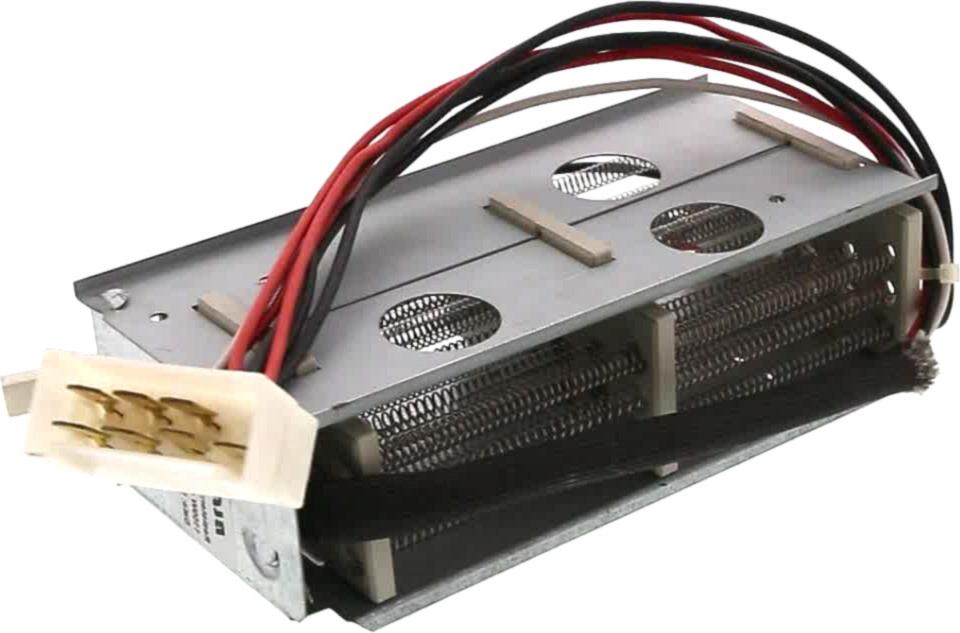

Sur cette vue : THERMOSTAT Sèche-Linge 87°C (repère 140, 61.98 €) · RESISTANCE Sèche-Linge 1150+750 AV9036 (repère 147, 62.88 €).

Le tambour ne tourne plus

Si le moteur ronronne sans lancer le tambour, le condensateur de démarrage est le premier suspect. Une courroie cassée ou sortie de sa poulie de tendeur laisse au contraire le tambour totalement libre à la main.

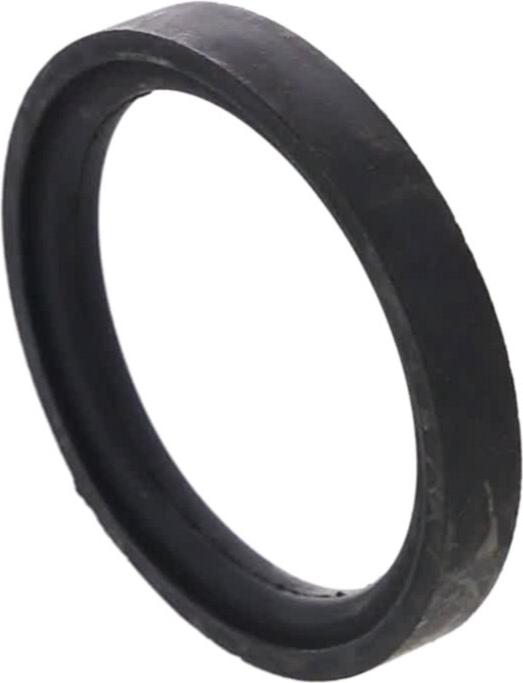

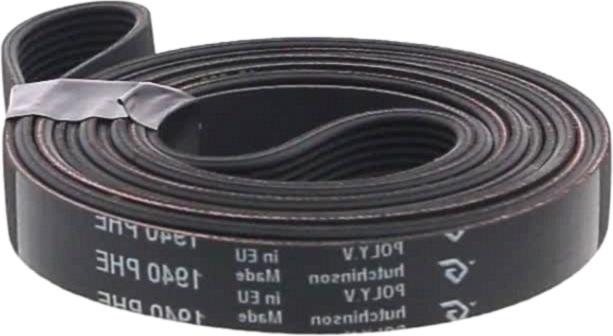

Sur cette vue : COURROIE Sèche-Linge 1940H8 (repère 144, 27.03 €) · JOINT Sèche-Linge POULIE AVANT (repère 548, 25.76 €).

Bruit de grincement ou de roulement

Les patins et feutres d'appui du tambour s'usent et grincent ; un palier arrière fatigué gronde de plus en plus fort. Ces pièces d'usure se remplacent sans outillage spécialisé.

Sur cette vue : FEUTRE Sèche-Linge ARRIERE (repère 517, 31.84 €) · FEUTRE Sèche-Linge (repère 545, 33.01 €).

Séchage long ou linge humide

Un filtre à peluches saturé ou une gaine d'évacuation écrasée allongent le séchage bien avant toute panne mécanique. Contrôlez aussi la sonde d'humidité si les cycles s'arrêtent trop tôt.

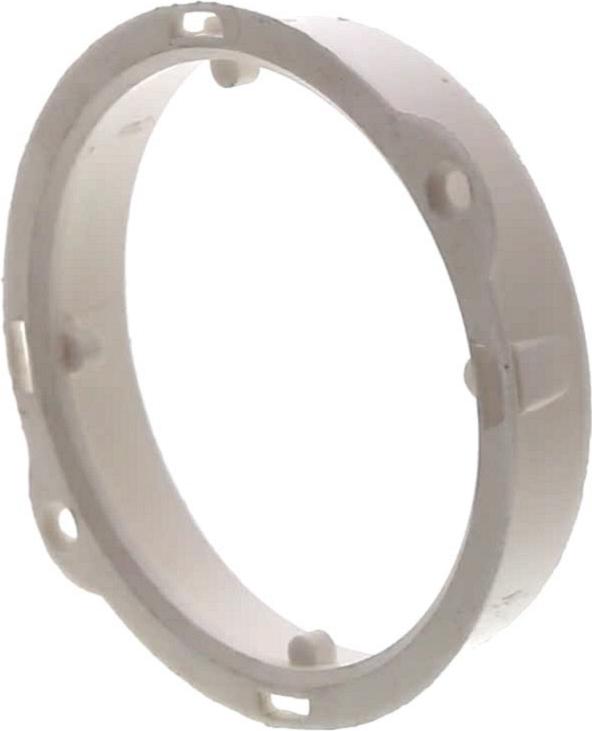

Sur cette vue : ADAPTATEUR Sèche-Linge TUYAU EVACUATION (repère 538, 17.95 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

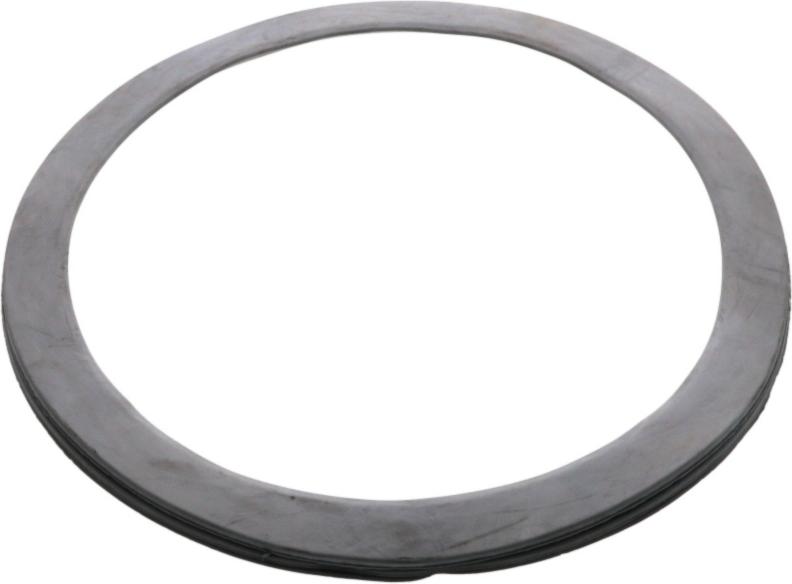

JOINT Sèche-Linge HUBLOT (repère 137, 76.42 €) · THERMOSTAT Sèche-Linge 87°C (repère 140, 61.98 €) · COURROIE Sèche-Linge 1940H8 (repère 144, 27.03 €) · FEUTRE Sèche-Linge ARRIERE (repère 517, 31.84 €) · FEUTRE Sèche-Linge (repère 545, 33.01 €) · JOINT Sèche-Linge POULIE AVANT (repère 548, 25.76 €)
