Vue éclatée lave vaisselle MODULAR HT50

Name: MODULAR HT50
Brand: MODULAR
SKU: HT50

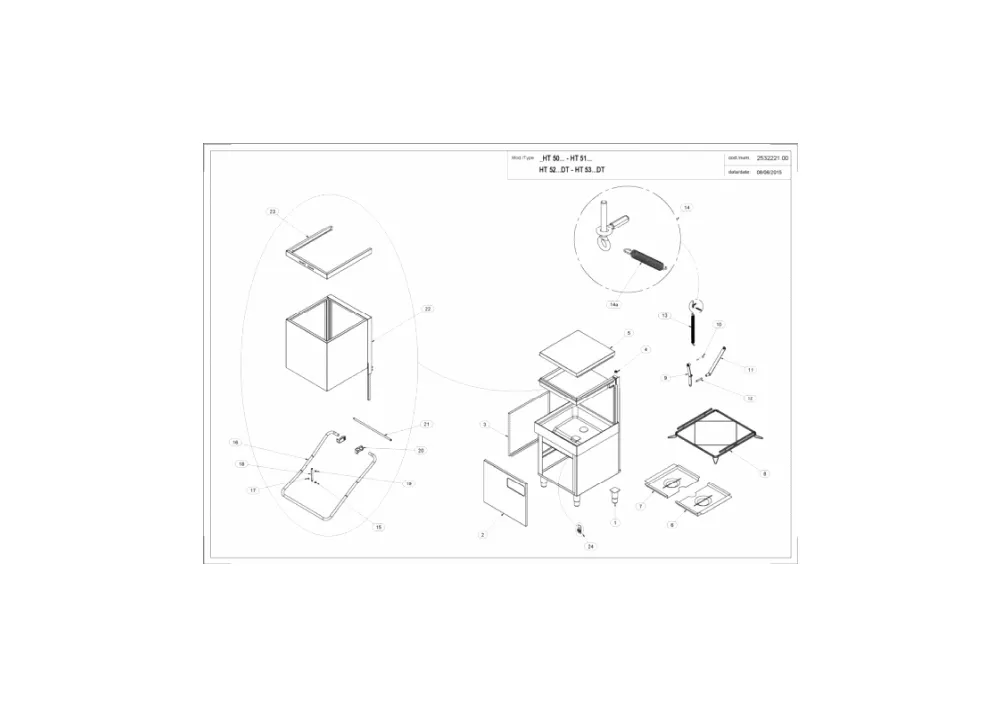

Découvrez la vue éclatée complète lave vaisselle MODULAR HT50, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle MODULAR HT50 et éviter les pannes imprévues. 18 pièces référencées.

Cette vue éclatée MODULAR HT50 référence 18 pièces détachées, dont tirant lave-vaisselle, vis lave-vaisselle m10*65 d12, chevron lave-vaisselle, avec leur position sur le schéma constructeur.

Réparer son lave-vaisselle MODULAR : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne vidange plus

De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.

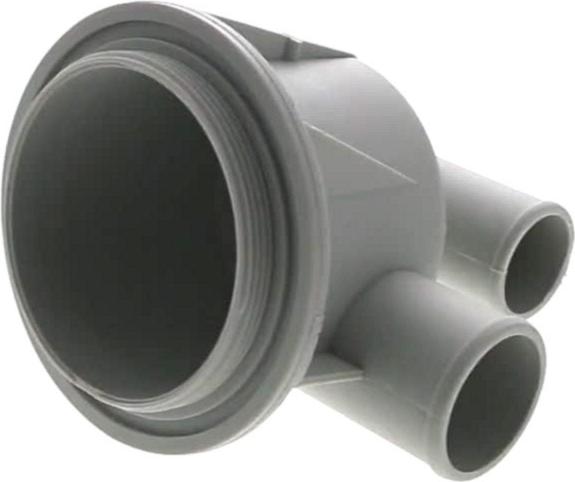

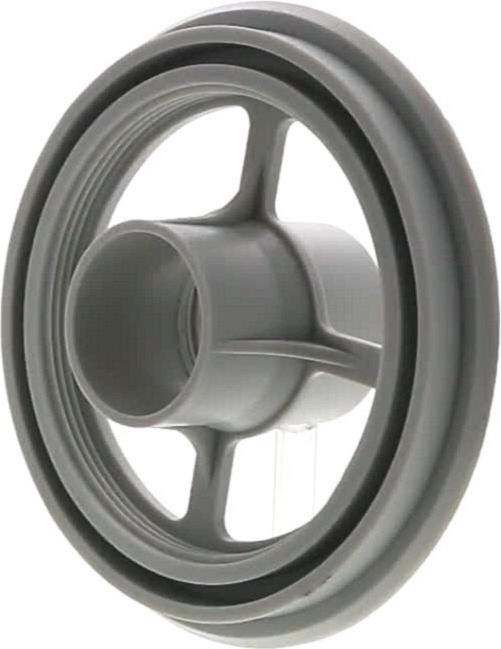

Sur cette vue : BOL Lave-Vaisselle COLLECTEUR FILTRE D=125*135 (repère 200, 32.98 €) · BAGUE Lave-Vaisselle FILTRE D=130mm (repère 202, 30.35 €) · POMPE Lave-Vaisselle DOSEUR PRODUIT RINCAGE 2 VOIES (repère 301, 139.25 €) · TUYAU Lave-Vaisselle VIDANGE 29/34-21/26 1500mm (repère 317, 19.52 €).

Fuite

Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.

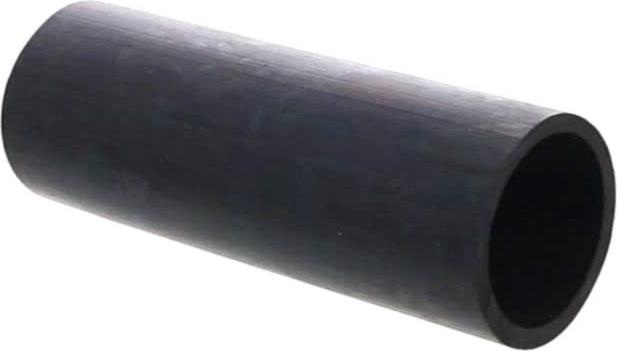

Sur cette vue : JOINT Lave-Vaisselle RESISTANCE (repère 114, 6.39 €) · JOINT Lave-Vaisselle OR 04400EPDM (repère 201, 5.62 €) · JOINT Lave-Vaisselle OR 03106EPDM (repère 204, 5.91 €) · DURITE Lave-Vaisselle REFOULEMENT (repère 315, 30.87 €).

Ne chauffe plus / vaisselle froide

La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.

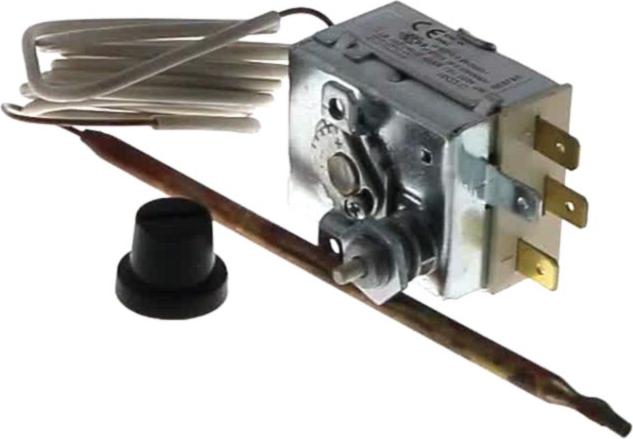

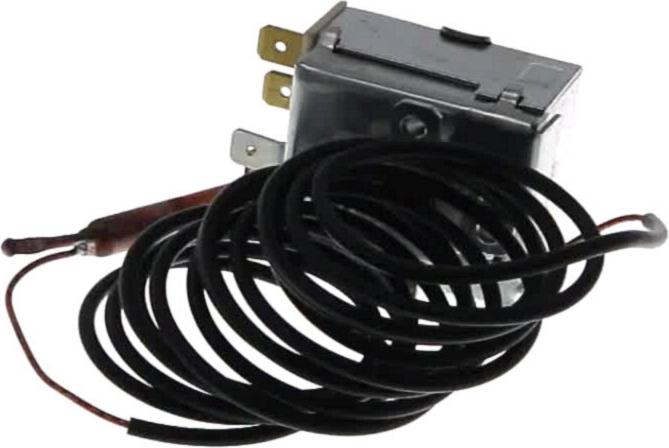

Sur cette vue : THERMOSTAT Lave-Vaisselle SECURITE 140° (repère 100, 100.64 €) · THERMOSTAT Lave-Vaisselle 1 POLE 16A 30°a 90° (repère 101, 36.65 €) · JOINT Lave-Vaisselle RESISTANCE (repère 114, 6.39 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

THERMOSTAT Lave-Vaisselle SECURITE 140° (repère 100, 100.64 €) · THERMOSTAT Lave-Vaisselle 1 POLE 16A 30°a 90° (repère 101, 36.65 €) · CONDENSATEUR Petit electro ménager ANTIPARASITES (repère 105, 31.67 €) · JOINT Lave-Vaisselle RESISTANCE (repère 114, 6.39 €) · BOL Lave-Vaisselle COLLECTEUR FILTRE D=125*135 (repère 200, 32.98 €) · JOINT Lave-Vaisselle OR 04400EPDM (repère 201, 5.62 €) · BAGUE Lave-Vaisselle FILTRE D=130mm (repère 202, 30.35 €) · JOINT Lave-Vaisselle OR 03106EPDM (repère 204, 5.91 €)
