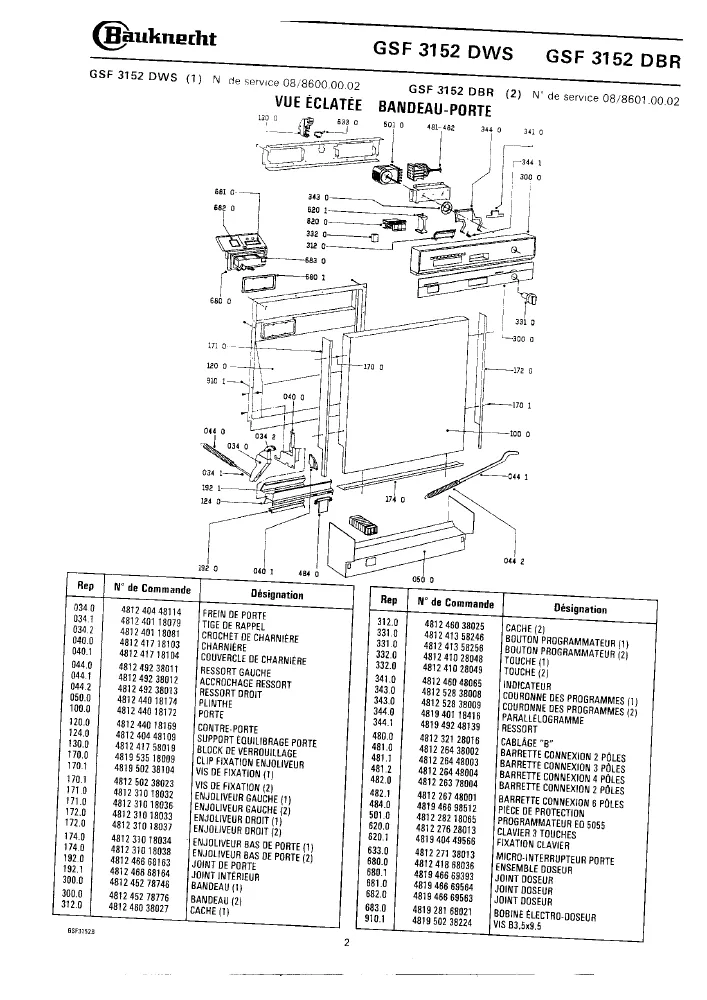

Vue éclatée lave vaisselle BAUKNECHT GSF3152DWS 854615202310
Découvrez la vue éclatée complète lave vaisselle BAUKNECHT GSF3152DWS 854615202310, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle BAUKNECHT GSF3152DWS 854615202310 et éviter les pannes imprévues. 23 pièces référencées.
Cette vue éclatée BAUKNECHT GSF3152DWS 854615202310 référence 23 pièces détachées, dont frein lave-vaisselle porte, crochet lave-vaisselle charniere, charnière lave-vaisselle porte g+d, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle BAUKNECHT : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.
Sur cette vue : Pompe de vidange Lave-Vaisselle M231 RN0020 (repère 4300, 49.82 €) · FILTRE Lave-Vaisselle INTERIEUR MICRO (repère 7620) · TUYAU Lave-Vaisselle VIDANGE (repère 7810, 20.06 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.
Sur cette vue : JOINT Lave-Vaisselle BAS DE PORTE 58*550 (repère 1910, 32.13 €) · BAC Lave-Vaisselle SEL (repère 7100) · BOUCHON Lave-Vaisselle BAC A SEL (repère 7140, 35.92 €) · DURITE Lave-Vaisselle PIPE E (repère 7530).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.
Sur cette vue : Thermostat Lave-Vaisselle NC55 (repère 5510, 14.89 €).
Porte qui tombe ou ne tient plus
Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.
Sur cette vue : CROCHET Lave-Vaisselle CHARNIERE (repère 342) · Charnière Lave-Vaisselle PORTE G+D (repère 400, 51.8 €) · LEVIER Lave-Vaisselle ATTACHE RESSORT (repère 440).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Lave-Vaisselle BAS DE PORTE 58*550 (repère 1910, 32.13 €) · Thermostat Lave-Vaisselle NC55 (repère 5510, 14.89 €) · FILTRE Lave-Vaisselle INTERIEUR MICRO (repère 7620)
Guides utiles
Lave-vaisselle qui ne vidange plus : les 4 pièces à contrôler
Entretenir son lave-vaisselle : la routine qui double sa durée de vie
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
