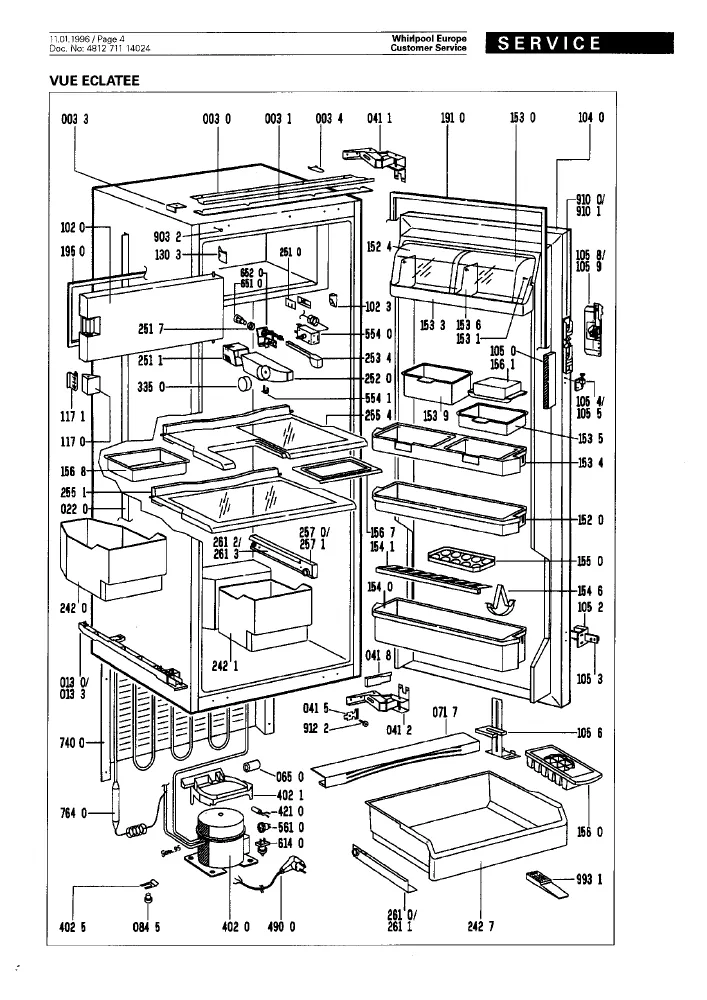

Vue éclatée BAUKNECHT KDIC2056.02 KDIC205602 855010701040

Vue éclatée réfrigérateur BAUKNECHT KDIC2056.02 KDIC205602 855010701040

Name: BAUKNECHT KDIC2056.02 KDIC205602 855010701040
Brand: BAUKNECHT
SKU: KDIC2056.02 KDIC205602 855010701040

Découvrez la vue éclatée complète réfrigérateur BAUKNECHT KDIC2056.02 KDIC205602 855010701040, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur BAUKNECHT KDIC2056.02 KDIC205602 855010701040 et éviter les pannes imprévues. 19 pièces référencées.

Cette vue éclatée BAUKNECHT KDIC2056.02 KDIC205602 855010701040 référence 19 pièces détachées, dont deshydrateur froid 3 voies, charniere froid inf+sup, charniere froid porte freezer, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur BAUKNECHT : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

Sur cette vue : MANETTE Froid THERMOSTAT (repère 3350, 18.94 €) · BAC Froid COMPRESSEUR (repère 4020, 12.09 €) · Thermostat Froid A13 0103R A13 0071 A13 0057 (repère 5540, 44.69 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : CHARNIERE Froid INF+SUP (repère 410, 57.15 €) · PORTE Froid FREEZER 470*200 (AVEC ENTRAXE 217MM) D8MM (repère 1020, 94.55 €) · CHARNIERE Froid PORTE FREEZER (repère 1020, 22.83 €) · KIT Froid GLISSIERES PORTES (repère 1050, 32.9 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Froid PORTE Réfrigérateur 1120*515 (repère 1910, 85.13 €) · JOINT Froid LAMPE (repère 2510, 7.73 €) · MANETTE Froid THERMOSTAT (repère 3350, 18.94 €) · Thermostat Froid A13 0103R A13 0071 A13 0057 (repère 5540, 44.69 €)
