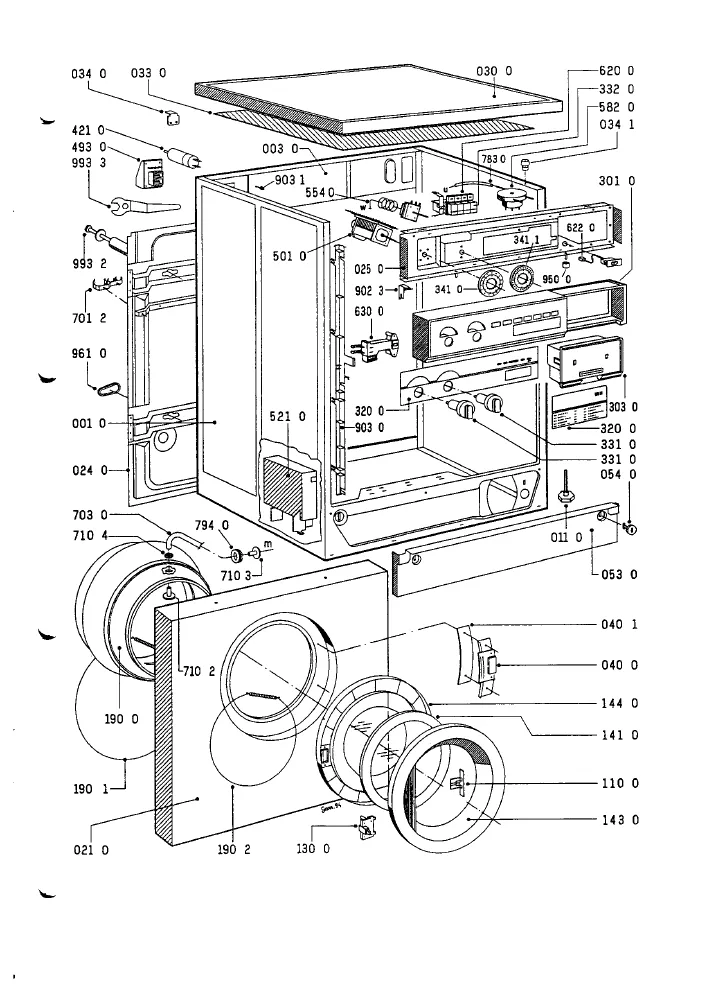

Vue éclatée BAUKNECHT WA9340AWSF 855403429500

Vue éclatée lave linge BAUKNECHT WA9340AWSF 855403429500

Name: BAUKNECHT WA9340AWSF 855403429500
Brand: BAUKNECHT
SKU: WA9340AWSF 855403429500

Découvrez la vue éclatée complète lave linge BAUKNECHT WA9340AWSF 855403429500, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge BAUKNECHT WA9340AWSF 855403429500 et éviter les pannes imprévues. 25 pièces référencées.

Cette vue éclatée BAUKNECHT WA9340AWSF 855403429500 référence 25 pièces détachées, dont amortisseur lave-linge, poignee lave-linge serrage, crochet lave-linge hublot, avec leur position sur le schéma constructeur.

Réparer son lave-linge BAUKNECHT : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Fuite d'eau

Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.

Sur cette vue : JOINT Lave-Linge HUBLOT (repère 1900, 86.38 €) · JOINT Lave-Linge CUVE (repère 2920, 21.74 €) · JOINT TORIQUE (repère 7940, 24.78 €) · JOINT Lave-Linge TORIQUE DURITE (repère 7940, 9.78 €).

N'essore plus

Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.

Sur cette vue : COURROIE Lave-Linge 1254J5 (repère 2710, 15.29 €) · CHARBON Lave-Linge MOTEUR (lot de 2) COSSE 4.8MM (repère 4010, 30.38 €).

Ne vidange plus

Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.

Sur cette vue : Pompe de vidange Lave-Linge PLASET 50548 34W 47729 (repère 4300, 85.52 €) · FILTRE TUYAU ARRIVEE EAU (repère 7010, 22.18 €) · BOUCHON Lave-Linge POMPE (repère 7600, 13.65 €) · EMBOUT TUYAU VIDANGE (repère 7810).

Bruit violent à l'essorage

Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.

Sur cette vue : AMORTISSEUR Lave-Linge (repère 800, 31.68 €) · PALIER Lave-Linge ROULEMENTS+JOINT (repère 9530, 40.59 €).

Ne chauffe plus

Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.

Sur cette vue : DISQUE Lave-Linge MANETTE THERMOSTAT (repère 3410, 21.79 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

AMORTISSEUR Lave-Linge (repère 800, 31.68 €) · JOINT Lave-Linge HUBLOT (repère 1900, 86.38 €) · COURROIE Lave-Linge 1254J5 (repère 2710, 15.29 €) · JOINT Lave-Linge CUVE (repère 2920, 21.74 €) · DISQUE Lave-Linge MANETTE THERMOSTAT (repère 3410, 21.79 €) · CHARBON Lave-Linge MOTEUR (lot de 2) COSSE 4.8MM (repère 4010, 30.38 €) · FILTRE TUYAU ARRIVEE EAU (repère 7010, 22.18 €) · JOINT TORIQUE (repère 7940, 24.78 €)
