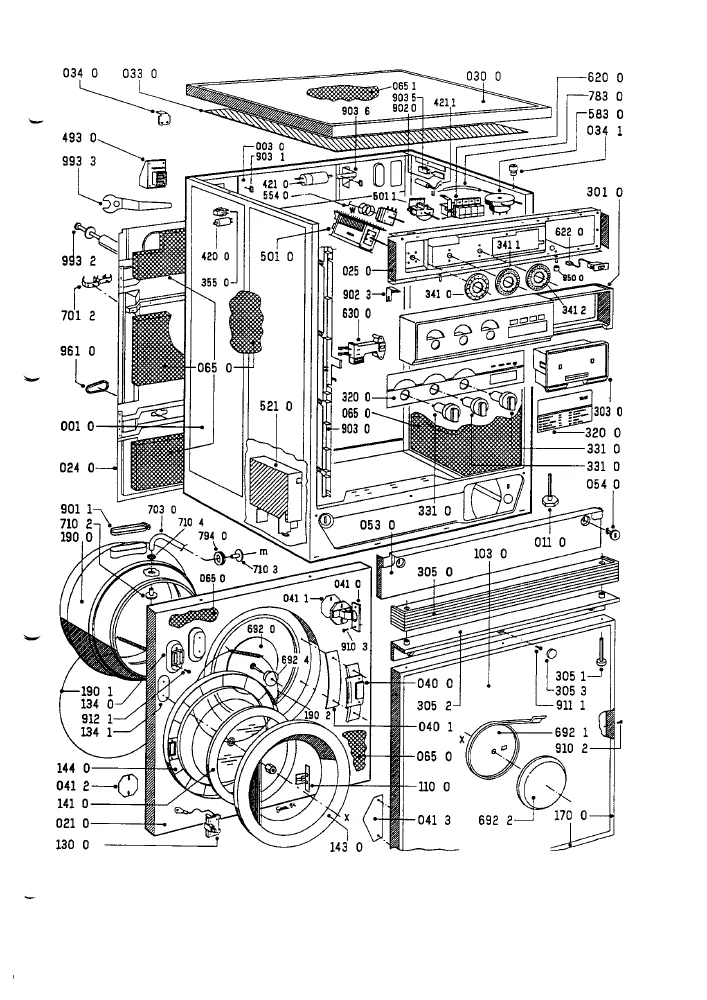

Vue éclatée lave linge BAUKNECHT WTE9845.WS WTE9845WS 855443029000
Découvrez la vue éclatée complète lave linge BAUKNECHT WTE9845.WS WTE9845WS 855443029000, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge BAUKNECHT WTE9845.WS WTE9845WS 855443029000 et éviter les pannes imprévues. 22 pièces référencées.
Cette vue éclatée BAUKNECHT WTE9845.WS WTE9845WS 855443029000 référence 22 pièces détachées, dont amortisseur lave-linge, axe lave-linge tambour, courroie lave-linge 1254j5, avec leur position sur le schéma constructeur.
Réparer son lave-linge BAUKNECHT : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.

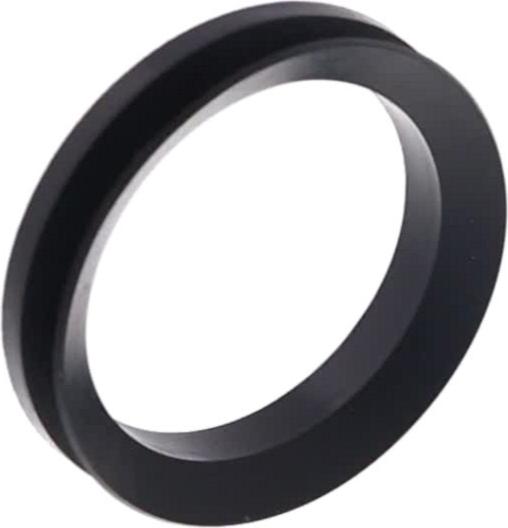

Sur cette vue : JOINT Lave-Linge CUVE (repère 2920, 20.3 €) · JOINT TORIQUE (repère 7940, 22.89 €) · JOINT Lave-Linge TORIQUE DURITE (repère 7940, 8.56 €) · JOINT Lave-Linge AXE PALIER (repère 9530, 14.44 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : COURROIE Lave-Linge 1254J5 (repère 2710, 15.41 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : BOUCHON Lave-Linge POMPE (repère 7600, 14.42 €) · TUYAU VIDANGE (repère 7810, 19.69 €) · EMBOUT TUYAU VIDANGE (repère 7810) · TUYAU Lave-Linge VIDANGE (repère 7810, 26.92 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.

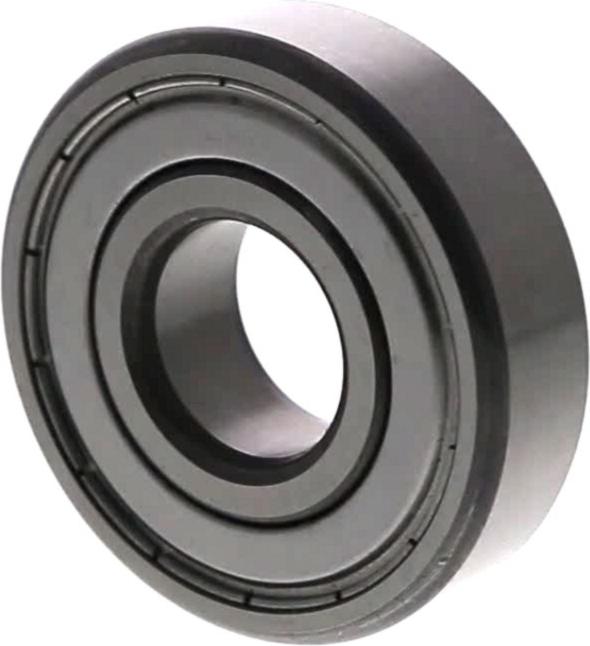

Sur cette vue : AMORTISSEUR Lave-Linge (repère 800, 35.3 €) · ROULEMENT Lave-Linge 6306ZZ BB1-0736DB/+ (repère 9410, 17.14 €) · ROULEMENT Lave-Linge 6304ZZ (repère 9410, 15.52 €) · JOINT Lave-Linge AXE PALIER (repère 9530, 14.44 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : DISQUE Lave-Linge MANETTE THERMOSTAT (repère 3410, 20.5 €) · RESISTANCE Lave-Linge 1600w (repère 4512, 124.43 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
AMORTISSEUR Lave-Linge (repère 800, 35.3 €) · COURROIE Lave-Linge 1254J5 (repère 2710, 15.41 €) · JOINT Lave-Linge CUVE (repère 2920, 20.3 €) · DISQUE Lave-Linge MANETTE THERMOSTAT (repère 3410, 20.5 €) · JOINT TORIQUE (repère 7940, 22.89 €) · JOINT Lave-Linge TORIQUE DURITE (repère 7940, 8.56 €) · ROULEMENT Lave-Linge 6306ZZ BB1-0736DB/+ (repère 9410, 17.14 €) · ROULEMENT Lave-Linge 6304ZZ (repère 9410, 15.52 €)
