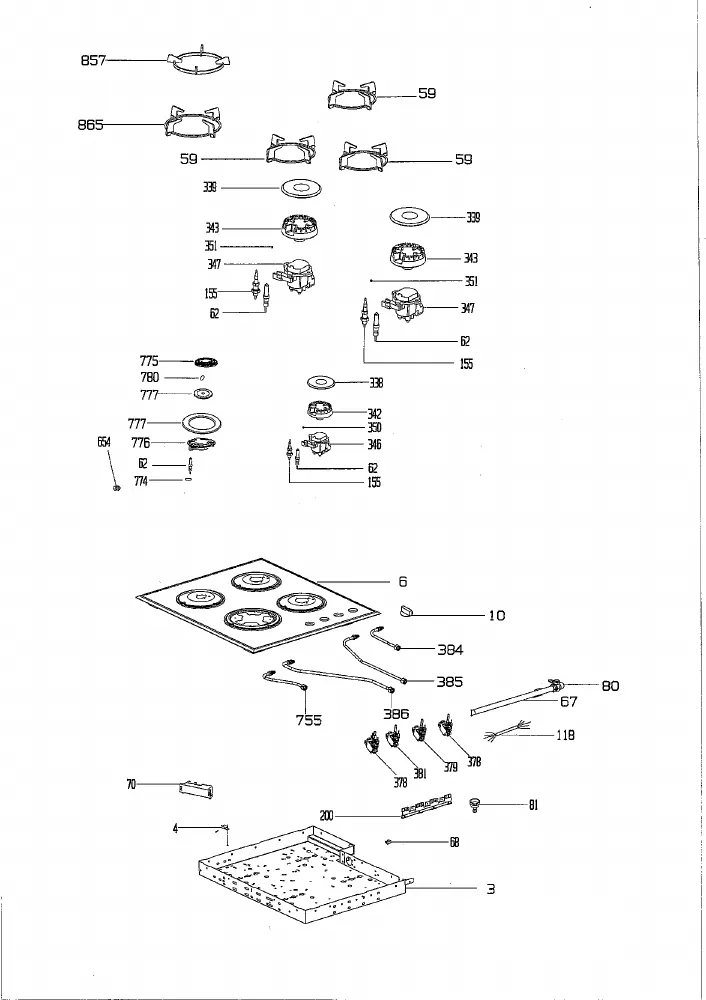

Vue éclatée plaque de cuisson BEKO HIS74221S 7712287632
Découvrez la vue éclatée complète plaque de cuisson BEKO HIS74221S 7712287632, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre plaque de cuisson. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre plaque de cuisson BEKO HIS74221S 7712287632 et éviter les pannes imprévues. 35 pièces référencées.
Cette vue éclatée BEKO HIS74221S 7712287632 référence 35 pièces détachées, dont manette plaque, grille plaque support casseroles, bougie cuisinière wok, avec leur position sur le schéma constructeur.
Réparer son plaque de cuisson BEKO : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Un foyer ne chauffe plus
Sur induction, un inducteur ou sa carte de puissance ; sur vitrocéramique, le foyer radiant lui-même ; au gaz, un injecteur bouché ou une bougie d'allumage encrassée. Cette vue situe chaque élément et sa référence.
Sur cette vue : BOUGIE Cuisinière WOK (repère 62, 20.26 €) · BOUGIE Cuisinière (repère 62, 21.55 €) · BOUGIE Cuisinière 650mm (repère 62, 16.03 €) · CLIPS Cuisinière BOUGIE (repère 68, 5.97 €).
Commandes et sécurité
Au gaz, un thermocouple fatigué coupe la flamme dès qu'on relâche la manette : c'est la panne la plus courante et la pièce coûte quelques euros. Sur les tables électriques, le clavier sensitif en façade est le premier suspect.

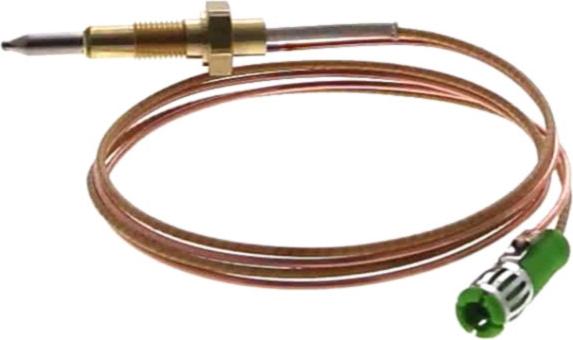

Sur cette vue : MANETTE Plaque (repère 10, 17.08 €) · THERMOCOUPLE Cuisinière FOUR A VISSER (repère 155, 39.38 €) · THERMOCOUPLE Cuisinière 600mm (repère 155, 23.52 €) · THERMOCOUPLE Cuisinière WOK (repère 155, 24.07 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
BOUGIE Cuisinière WOK (repère 62, 20.26 €) · BOUGIE Cuisinière (repère 62, 21.55 €) · BOUGIE Cuisinière 650mm (repère 62, 16.03 €) · CLIPS Cuisinière BOUGIE (repère 68, 5.97 €) · EMBOUT Cuisinière Gaz Butane + JOINT (repère 81, 10.64 €) · JOINT Plaque S/R (repère 124, 7.21 €) · JOINT Plaque BRULEUR WOK (repère 124, 24.97 €) · JOINT Plaque Auxiliaire (repère 124, 7.61 €)
Guides utiles
Comment lire une vue éclatée ? Le guide complet pas à pas
Comment trouver la référence exacte d'une pièce détachée
Bien acheter ses pièces détachées : origine, adaptable, occasion
Liste des pièces détachées
