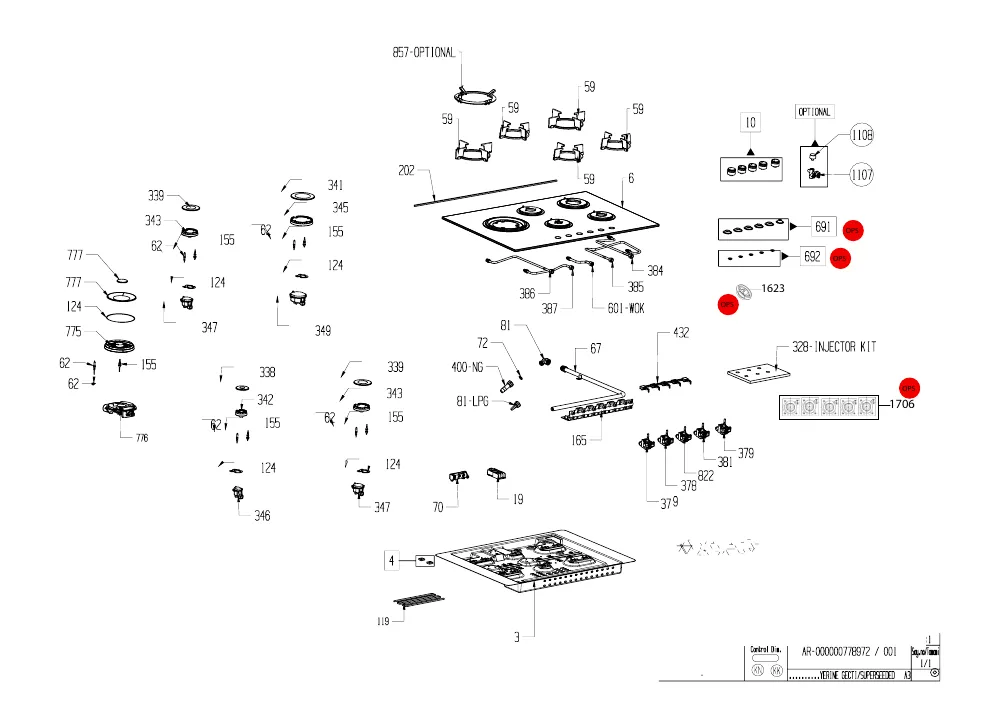

Vue éclatée plaque de cuisson BEKO HILL75222S 7712287640

Name: BEKO HILL75222S 7712287640
Brand: BEKO
SKU: HILL75222S 7712287640

Découvrez la vue éclatée complète plaque de cuisson BEKO HILL75222S 7712287640, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre plaque de cuisson. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre plaque de cuisson BEKO HILL75222S 7712287640 et éviter les pannes imprévues. 22 pièces référencées.

Cette vue éclatée BEKO HILL75222S 7712287640 référence 22 pièces détachées, dont support plaque casserole grand modèle, support plaque casserole pm, clips cuisinière bougie, avec leur position sur le schéma constructeur.

Réparer son plaque de cuisson BEKO : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Un foyer ne chauffe plus

Sur induction, un inducteur ou sa carte de puissance ; sur vitrocéramique, le foyer radiant lui-même ; au gaz, un injecteur bouché ou une bougie d'allumage encrassée. Cette vue situe chaque élément et sa référence.

Sur cette vue : CLIPS Cuisinière BOUGIE (repère 68, 5.61 €) · JOINT Cuisinière BRULEUR Rapide (repère 124, 8.13 €) · CHAPEAU Plaque BRULEUR Auxiliaire (repère 338, 23.02 €) · CHAPEAU Plaque BRULEUR Semi-rapide (repère 339, 17.32 €).

Commandes et sécurité

Au gaz, un thermocouple fatigué coupe la flamme dès qu'on relâche la manette : c'est la panne la plus courante et la pièce coûte quelques euros. Sur les tables électriques, le clavier sensitif en façade est le premier suspect.

Sur cette vue : THERMOCOUPLE Plaque COURT 540mm WOK A EMBOITER (repère 155, 28.6 €) · THERMOCOUPLE Cuisinière 520mm (repère 155, 25.64 €) · ECROU Cuisinière THERMOCOUPLE (repère 240, 4.81 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

CLIPS Cuisinière BOUGIE (repère 68, 5.61 €) · EMBOUT Cuisinière Gaz Butane + JOINT (repère 81, 8.96 €) · JOINT Cuisinière BRULEUR Rapide (repère 124, 8.13 €) · JOINT Plaque S/R (repère 124, 7.48 €) · JOINT Plaque Auxiliaire (repère 124, 7.77 €) · PATIN Plaque GRILLE unitaire (repère 566, 8.08 €) · JOINT Cuisinière BOUGIE Inférieur (repère 654, 5.58 €)
