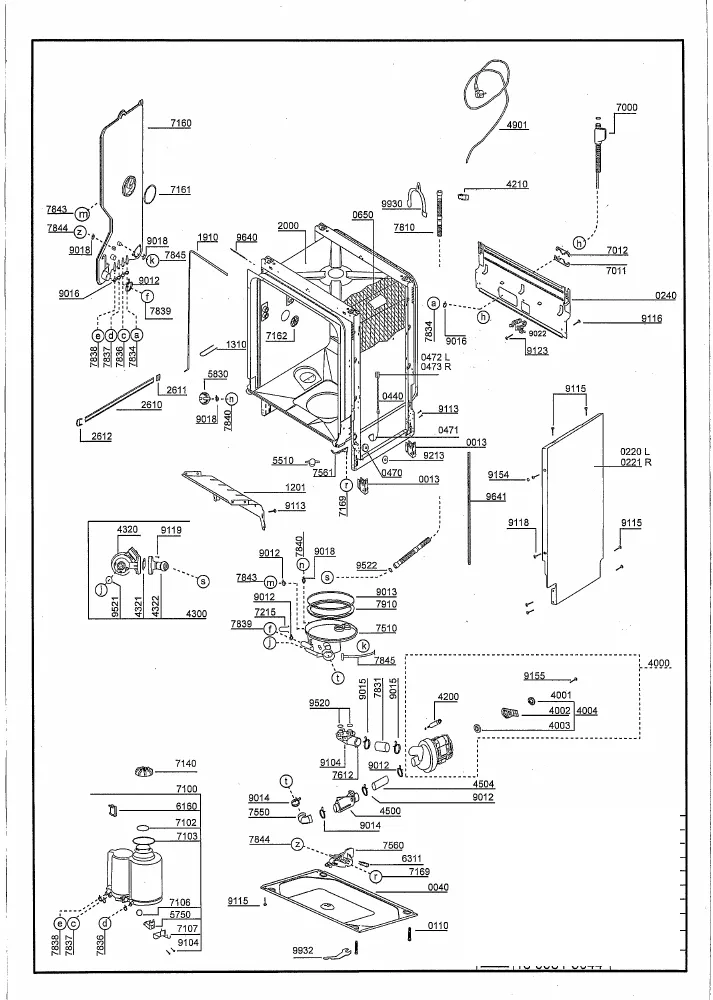

Vue éclatée lave vaisselle BEKO LV5312I LV53121
Découvrez la vue éclatée complète lave vaisselle BEKO LV5312I LV53121, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle BEKO LV5312I LV53121 et éviter les pannes imprévues. 64 pièces référencées.
Cette vue éclatée BEKO LV5312I LV53121 référence 64 pièces détachées, dont charniere lave-vaisselle droite, charniere lave-vaisselle gauche, support lave-vaisselle ressort gauche, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle BEKO : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.
Sur cette vue : Pompe de vidange Lave-Vaisselle (repère 4300, 64.19 €) · Pompe de vidange Lave-Vaisselle AVEC CORPS 25W (repère 4320, 95.85 €) · DURITE Lave-Vaisselle COUDEE CUVE/POMPE (repère 7550, 15.47 €) · FILTRE Lave-Vaisselle CUVE RECTANGULAIRE (repère 7610, 18.8 €).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.
Sur cette vue : MOTEUR Lave-Vaisselle CYCLAGE 1A14FEO055 (repère 4000, 111.96 €) · BRAS Lave-Vaisselle Inférieur (repère 7211, 23.53 €) · BRAS Lave-Vaisselle SUPERIEUR (repère 7220, 31.09 €) · SUPPORT Lave-Vaisselle BRAS Supérieur COMPLET (repère 7221, 28.67 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.
Sur cette vue : JOINT Lave-Vaisselle TOUR DE PORTE (repère 1910, 29.92 €) · EMBOUT Lave-Vaisselle JOINT PORTE Droit (repère 1911, 14.95 €) · EMBOUT Lave-Vaisselle JOINT PORTE Gauche 822502 (repère 1912, 13.96 €) · JOINT Lave-Vaisselle BAS DE PORTE (repère 1920, 19.26 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.
Sur cette vue : Résistance Lave-Vaisselle 1800w Diamètre 32 (repère 4500, 45.13 €) · THERMOSTAT Lave-Vaisselle 50°C (repère 5510, 63.03 €) · COLLIER Lave-Vaisselle DURITE COUDEE Résistance (repère 9014, 5.35 €) · JOINT Lave-Vaisselle Thermostat - Electrovanne (repère 9520, 5.66 €).
Porte qui tombe ou ne tient plus
Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.
Sur cette vue : CHARNIERE Lave-Vaisselle DROITE (repère 401, 27.41 €) · CHARNIERE Lave-Vaisselle GAUCHE (repère 402, 23.61 €) · CABLE Lave-Vaisselle RESSORT PORTE UNITAIRE (repère 471, 9.24 €) · SUPPORT Lave-Vaisselle RESSORT Gauche (repère 472, 9.18 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Lave-Vaisselle TOUR DE PORTE (repère 1910, 29.92 €) · EMBOUT Lave-Vaisselle JOINT PORTE Droit (repère 1911, 14.95 €) · EMBOUT Lave-Vaisselle JOINT PORTE Gauche 822502 (repère 1912, 13.96 €) · JOINT Lave-Vaisselle BAS DE PORTE (repère 1920, 19.26 €) · THERMOSTAT Lave-Vaisselle 50°C (repère 5510, 63.03 €) · JOINT Lave-Vaisselle BAC A SEL 80*70 (repère 7103, 10.88 €) · JOINT Lave-Vaisselle Répartiteur remplisseur (repère 7161, 9.75 €) · FILTRE Lave-Vaisselle CUVE RECTANGULAIRE (repère 7610, 18.8 €)
Guides utiles
Lave-vaisselle qui ne vidange plus : les 4 pièces à contrôler
Entretenir son lave-vaisselle : la routine qui double sa durée de vie
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
