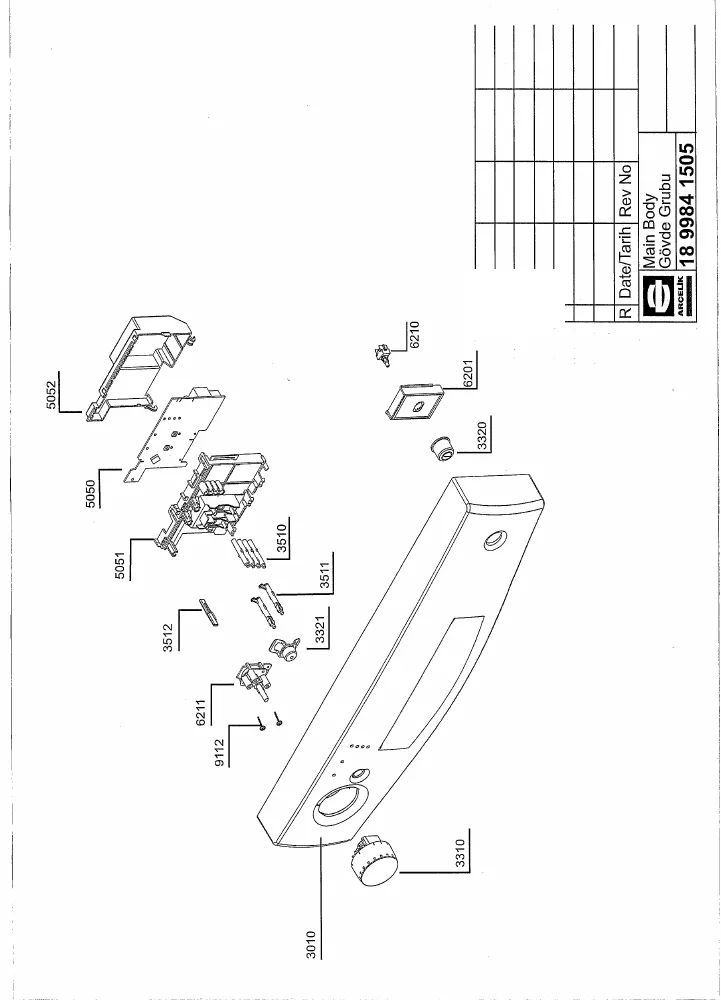

Vue éclatée lave vaisselle BEKO LV5544
Découvrez la vue éclatée complète lave vaisselle BEKO LV5544, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle BEKO LV5544 et éviter les pannes imprévues. 59 pièces référencées.
Cette vue éclatée BEKO LV5544 référence 59 pièces détachées, dont pied lave-vaisselle, panneau lave-vaisselle gauche, panneau lave-vaisselle droit, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle BEKO : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.

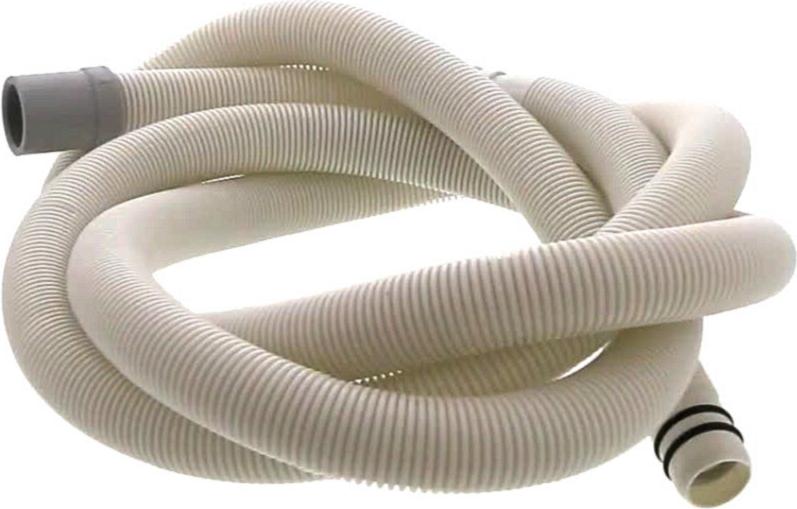

Sur cette vue : DURITE Lave-Vaisselle COUDEE CUVE/POMPE (repère 7550, 16.39 €) · FILTRE Lave-Vaisselle FOND CUVE (repère 7620, 19.22 €) · FILTRE Lave-Vaisselle CUVE ROND (repère 7640, 37.75 €) · TUYAU Lave-Vaisselle VIDANGE (repère 7810, 37.41 €).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.
Sur cette vue : MOTEUR Lave-Vaisselle CYCLAGE 1A14FEO055 (repère 4000, 107 €) · BRAS Lave-Vaisselle Inférieur (repère 7211, 25.37 €) · BRAS Lave-Vaisselle SUPERIEUR GRIS CLAIR (repère 7220, 27.91 €) · SUPPORT Lave-Vaisselle BRAS Supérieur COMPLET (repère 7221, 27.33 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.
Sur cette vue : JOINT Lave-Vaisselle TOUR DE PORTE (repère 1910, 28.5 €) · EMBOUT Lave-Vaisselle JOINT PORTE Droit (repère 1911, 12.09 €) · EMBOUT Lave-Vaisselle JOINT PORTE Gauche 822502 (repère 1912, 13.88 €) · JOINT Lave-Vaisselle BAS DE PORTE (repère 1920, 17.24 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.
Sur cette vue : Résistance Lave-Vaisselle 1800w Diamètre 32 (repère 4500, 55.36 €) · Résistance Lave-Vaisselle 2040w Diamètre 40 (repère 4500, 86.79 €) · COLLIER Lave-Vaisselle DURITE COUDEE Résistance (repère 9014, 4.55 €) · JOINT Lave-Vaisselle Thermostat - Electrovanne (repère 9520, 5.58 €).
Porte qui tombe ou ne tient plus
Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.
Sur cette vue : CHARNIERE Lave-Vaisselle DROITE (repère 401, 24.83 €) · CHARNIERE Lave-Vaisselle GAUCHE (repère 402, 24.03 €) · RESSORT Lave-Vaisselle CABLE PORTE (repère 440, 10.83 €) · CABLE Lave-Vaisselle RESSORT PORTE UNITAIRE (repère 471, 9.96 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Lave-Vaisselle TOUR DE PORTE (repère 1910, 28.5 €) · EMBOUT Lave-Vaisselle JOINT PORTE Droit (repère 1911, 12.09 €) · EMBOUT Lave-Vaisselle JOINT PORTE Gauche 822502 (repère 1912, 13.88 €) · JOINT Lave-Vaisselle BAS DE PORTE (repère 1920, 17.24 €) · JOINT Lave-Vaisselle BAC A SEL 80*70 (repère 7103, 12.01 €) · JOINT Lave-Vaisselle Répartiteur remplisseur (repère 7161, 9.36 €) · FILTRE Lave-Vaisselle FOND CUVE (repère 7620, 19.22 €) · FILTRE Lave-Vaisselle CUVE ROND (repère 7640, 37.75 €)
