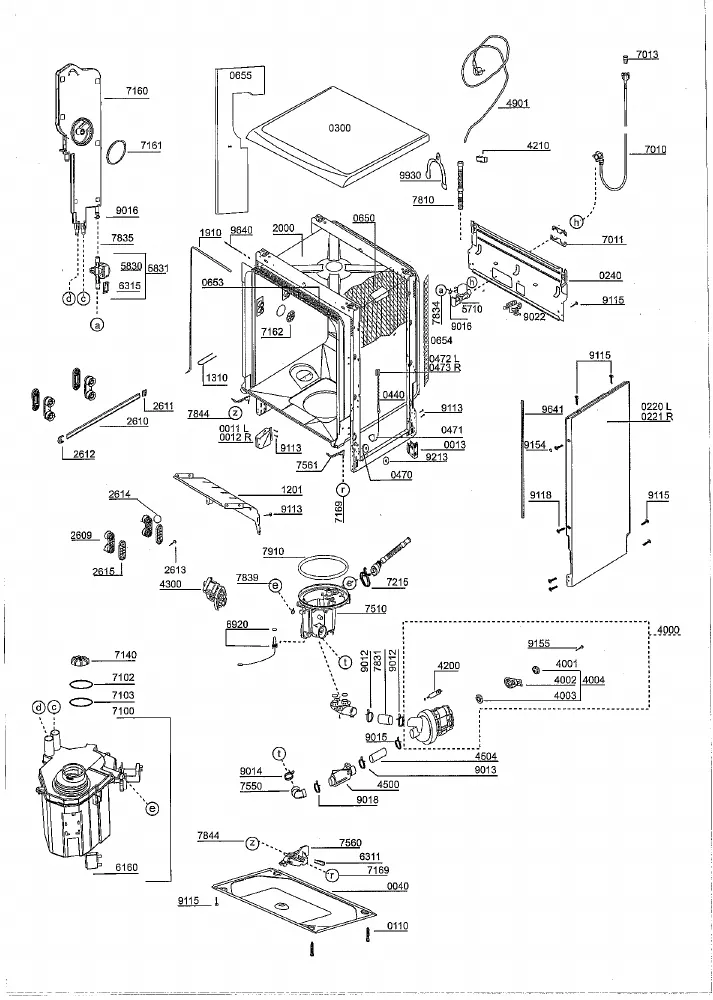

Vue éclatée lave vaisselle BEKO DFN1403 7666947353
Découvrez la vue éclatée complète lave vaisselle BEKO DFN1403 7666947353, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle BEKO DFN1403 7666947353 et éviter les pannes imprévues. 54 pièces référencées.
Cette vue éclatée BEKO DFN1403 7666947353 référence 54 pièces détachées, dont facade lave-vaisselle porte blanche, pied lave-vaisselle, contre porte lave-vaisselle inox, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle BEKO : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.
Sur cette vue : POMPE Lave-Vaisselle VIDANGE (repère 4001, 44.47 €) · DURITE Lave-Vaisselle POMPE/RESISTANCE (repère 7831, 20.96 €) · TUYAU Lave-Vaisselle VIDANGE (repère 7810, 14.19 €) · FILTRE Lave-Vaisselle ARRIVEE EAU (repère 8351, 15.39 €).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.
Sur cette vue : MOTEUR Lave-Vaisselle CYCLAGE (repère 2615, 123.46 €) · SUPPORT Lave-Vaisselle MOTEUR CYCLAGE (repère 3010, 13.67 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.
Sur cette vue : JOINT Lave-Vaisselle TOUR DE PORTE (repère 402, 31.16 €) · JOINT Lave-Vaisselle BAS DE PORTE (repère 403, 15.6 €) · DURITE Lave-Vaisselle POMPE/RESISTANCE (repère 7831, 20.96 €) · DURITE Lave-Vaisselle Electrovanne 165mm (repère 7834, 16.74 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.
Sur cette vue : Résistance Lave-Vaisselle 1800w Diamètre 32 (repère 4003, 52.78 €) · DURITE Lave-Vaisselle POMPE/RESISTANCE (repère 7831, 20.96 €) · COLLIER Lave-Vaisselle DURITE COUDEE Résistance (repère 8360, 4.77 €).
Porte qui tombe ou ne tient plus
Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.
Sur cette vue : CROCHET Lave-Vaisselle VERROU (repère 401, 28.66 €) · CHARNIERE Lave-Vaisselle DROITE (repère 3323, 23.9 €) · CHARNIERE Lave-Vaisselle GAUCHE (repère 3510, 21.91 €) · RESSORT Lave-Vaisselle CABLE PORTE (repère 4002, 12.33 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Lave-Vaisselle TOUR DE PORTE (repère 402, 31.16 €) · JOINT Lave-Vaisselle BAS DE PORTE (repère 403, 15.6 €) · CONDENSATEUR Lave-Vaisselle 4uF 450V (repère 4000, 13.19 €) · JOINT Lave-Vaisselle BOL CUVETTE (repère 7910, 14.68 €) · FILTRE Lave-Vaisselle ARRIVEE EAU (repère 8351, 15.39 €)
Guides utiles
Lave-vaisselle qui ne vidange plus : les 4 pièces à contrôler
Entretenir son lave-vaisselle : la routine qui double sa durée de vie
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
