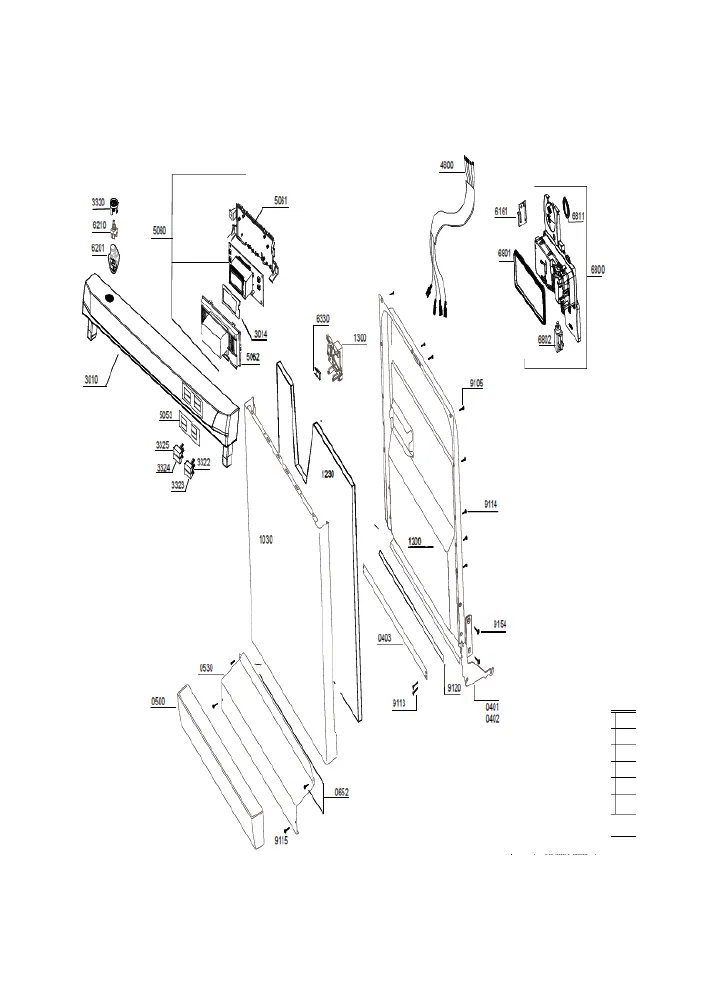

Vue éclatée lave vaisselle BEKO DSFS6635S 7631847345
Découvrez la vue éclatée complète lave vaisselle BEKO DSFS6635S 7631847345, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle BEKO DSFS6635S 7631847345 et éviter les pannes imprévues. 90 pièces référencées.
Cette vue éclatée BEKO DSFS6635S 7631847345 référence 90 pièces détachées, dont support lave-vaisselle pied, tuyau lave-vaisselle arrivee eau, pied lave-vaisselle, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle BEKO : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.
Sur cette vue : POMPE Lave-Vaisselle VIDANGE (repère 4300, 44.58 €) · Pompe de vidange Lave-Vaisselle 220-240V B30-6AZ (repère 4300, 75.21 €) · DURITE Lave-Vaisselle POMPE/RESISTANCE (repère 4504, 22.24 €) · FILTRE Lave-Vaisselle METAL (repère 7610, 30.42 €).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.
Sur cette vue : MOTEUR Lave-Vaisselle CYCLAGE (repère 4000, 122.42 €) · BRAS Lave-Vaisselle Inférieur (repère 7211, 22.89 €) · BRAS Lave-Vaisselle Supérieur (repère 7220, 18.48 €) · SUPPORT Lave-Vaisselle BRAS Supérieur (repère 7221, 26.5 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.
Sur cette vue : JOINT Lave-Vaisselle TOUR DE PORTE (repère 1910, 26.67 €) · JOINT Lave-Vaisselle BAS DE PORTE (repère 1920, 18.74 €) · DURITE Lave-Vaisselle POMPE/RESISTANCE (repère 4504, 22.24 €) · JOINT Lave-Vaisselle SONDE (repère 5057, 7.93 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.
Sur cette vue : Résistance Lave-Vaisselle 1800w Diamètre 32 (repère 4500, 45.24 €) · DURITE Lave-Vaisselle POMPE/RESISTANCE (repère 4504, 22.24 €) · JOINT Lave-Vaisselle SONDE (repère 5057, 7.93 €) · SONDE Lave-Vaisselle (repère 5058, 23.65 €).
Porte qui tombe ou ne tient plus
Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.
Sur cette vue : CHARNIERE Lave-Vaisselle DROITE (repère 401, 23.84 €) · CHARNIERE Lave-Vaisselle GAUCHE (repère 402, 21.36 €) · CABLE Lave-Vaisselle RESSORT PORTE UNITAIRE (repère 471, 10.3 €) · SUPPORT Lave-Vaisselle RESSORT Gauche (repère 472, 10.11 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Lave-Vaisselle TOUR DE PORTE (repère 1910, 26.67 €) · JOINT Lave-Vaisselle BAS DE PORTE (repère 1920, 18.74 €) · JOINT Lave-Vaisselle SONDE (repère 5057, 7.93 €) · JOINT Lave-Vaisselle BOITE A PRODUIT (repère 6801, 19.76 €) · JOINT Lave-Vaisselle PRODUIT RINCAGE AP 28/04/2003 (repère 6811, 13.16 €) · JOINT Lave-Vaisselle INFERIEUR BOUCHON BAC A SEL (repère 7103, 10.99 €) · JOINT Lave-Vaisselle (repère 7104, 8.83 €) · JOINT Lave-Vaisselle BOUCHON BAC A SEL (repère 7108, 10.21 €)
Guides utiles
Lave-vaisselle qui ne vidange plus : les 4 pièces à contrôler
Entretenir son lave-vaisselle : la routine qui double sa durée de vie
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
