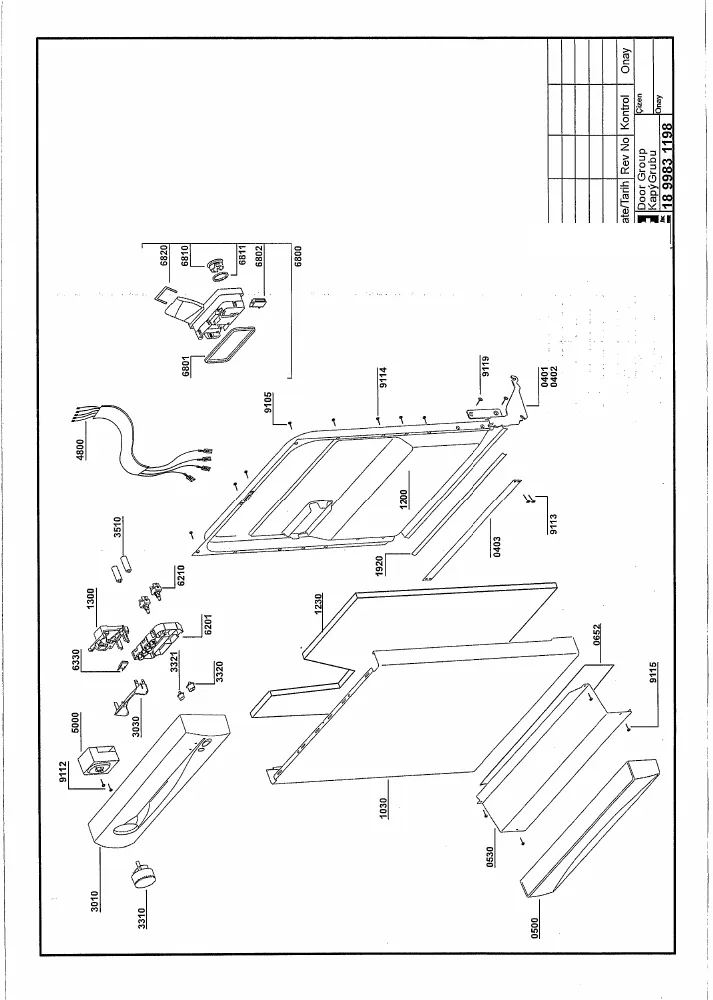

Vue éclatée lave vaisselle BEKO LV5302

Découvrez la vue éclatée complète lave vaisselle BEKO LV5302, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d’une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle BEKO LV5302 et éviter les pannes imprévues.

Assistant réparation Powered by ChatGPT

Liste des pièces détachées

SUPPORT Lave-Vaisselle PIED
SUPPORT Lave-Vaisselle PIED
Position : 13
Prix indicatif : 15.6 €
PIED Lave-Vaisselle
PIED Lave-Vaisselle
Position : 110
Prix indicatif : 7.22 €
PANNEAU Lave-Vaisselle Gauche
PANNEAU Lave-Vaisselle Gauche
Position : 220
Prix indicatif : 53.92 €
DESSSUS Lave-Vaisselle TOP
DESSSUS Lave-Vaisselle TOP
Position : 300
Prix indicatif : 70.22 €
CHARNIERE Lave-Vaisselle DROITE
CHARNIERE Lave-Vaisselle DROITE
Position : 401
Prix indicatif : 24.5 €
CHARNIERE Lave-Vaisselle GAUCHE
CHARNIERE Lave-Vaisselle GAUCHE
Position : 402
Prix indicatif : 21.64 €
RESSORT Lave-Vaisselle CABLE PORTE
RESSORT Lave-Vaisselle CABLE PORTE
Position : 440
Prix indicatif : 10.61 €
POULIE Lave-Vaisselle PORTE
POULIE Lave-Vaisselle PORTE
Position : 470
Prix indicatif : 9.01 €
CABLE Lave-Vaisselle RESSORT PORTE UNITAIRE
CABLE Lave-Vaisselle RESSORT PORTE UNITAIRE
Position : 471
Prix indicatif : 9.04 €
SUPPORT Lave-Vaisselle RESSORT Gauche
SUPPORT Lave-Vaisselle RESSORT Gauche
Position : 472
Prix indicatif : 8.71 €
SUPPORT Lave-Vaisselle RESSORT Droit
SUPPORT Lave-Vaisselle RESSORT Droit
Position : 473
Prix indicatif : 10.71 €
PLINTHE Lave-Vaisselle
PLINTHE Lave-Vaisselle
Position : 500
Prix indicatif : 29.66 €
FACADE Lave-Vaisselle PORTE BLANCHE
FACADE Lave-Vaisselle PORTE BLANCHE
Position : 1030
Prix indicatif : 45.93 €
ISOLATION Lave-Vaisselle PORTE
ISOLATION Lave-Vaisselle PORTE
Position : 1230
Prix indicatif : 13.72 €
SERRURE Lave-Vaisselle PORTE
SERRURE Lave-Vaisselle PORTE
Position : 1300
Prix indicatif : 41.11 €
CROCHET Lave-Vaisselle VERROU
CROCHET Lave-Vaisselle VERROU
Position : 1310
Prix indicatif : 30.77 €
JOINT Lave-Vaisselle TOUR DE PORTE
JOINT Lave-Vaisselle TOUR DE PORTE
Position : 1910
Prix indicatif : 25.62 €
EMBOUT Lave-Vaisselle JOINT PORTE Droit
EMBOUT Lave-Vaisselle JOINT PORTE Droit
Position : 1911
Prix indicatif : 12.17 €
EMBOUT Lave-Vaisselle JOINT PORTE Gauche 822502
EMBOUT Lave-Vaisselle JOINT PORTE Gauche 822502
Position : 1912
Prix indicatif : 13.47 €
JOINT Lave-Vaisselle BAS DE PORTE
JOINT Lave-Vaisselle BAS DE PORTE
Position : 1920
Prix indicatif : 17.94 €
ROUE Lave-Vaisselle PANIER Supérieur GRIS CLAIR
ROUE Lave-Vaisselle PANIER Supérieur GRIS CLAIR
Position : 2413
Prix indicatif : 16.53 €
PANIER Lave-Vaisselle Inférieur
PANIER Lave-Vaisselle Inférieur
Position : 2420
Prix indicatif : 97.99 €
ROUE Lave-Vaisselle PANIER Inférieur
ROUE Lave-Vaisselle PANIER Inférieur
Position : 2421
Prix indicatif : 10.08 €
PANIER Lave-Vaisselle COUVERT
PANIER Lave-Vaisselle COUVERT
Position : 2430
Prix indicatif : 32.57 €
GRILLE Lave-Vaisselle PANIER A COUVERT
GRILLE Lave-Vaisselle PANIER A COUVERT
Position : 2433
Prix indicatif : 31.06 €
RAIL Lave-Vaisselle Gauche OU Droit PANIER Supérieur
RAIL Lave-Vaisselle Gauche OU Droit PANIER Supérieur
Position : 2610
Prix indicatif : 22.93 €
EMBOUT Lave-Vaisselle ARRIERE RAIL SUPERIEUR
EMBOUT Lave-Vaisselle ARRIERE RAIL SUPERIEUR
Position : 2611
Prix indicatif : 4.79 €
EMBOUT Lave-Vaisselle AVANT RAIL Supérieur
EMBOUT Lave-Vaisselle AVANT RAIL Supérieur
Position : 2612
Prix indicatif : 13.78 €
BANDEAU Lave-Vaisselle
BANDEAU Lave-Vaisselle
Position : 3010
POIGNEE Lave-Vaisselle PORTE
POIGNEE Lave-Vaisselle PORTE
Position : 3030
BOUTON Lave-Linge Interrupteur M/A
BOUTON Lave-Linge Interrupteur M/A
Position : 3320
Prix indicatif : 14.05 €
VOYANT Lave-Vaisselle ROUGE
VOYANT Lave-Vaisselle ROUGE
Position : 3510
Prix indicatif : 6.95 €
MOTEUR Lave-Vaisselle CYCLAGE 1A14FEO055
MOTEUR Lave-Vaisselle CYCLAGE 1A14FEO055
Position : 4000
Prix indicatif : 106.63 €
SUPPORT Lave-Vaisselle MOTEUR CYCLAGE
SUPPORT Lave-Vaisselle MOTEUR CYCLAGE
Position : 4001
Prix indicatif : 12.49 €
COND0 Lave-Vaisselle 4 MF
COND0 Lave-Vaisselle 4 MF
Position : 4200
Prix indicatif : 27.27 €
COND0 Lave-Vaisselle ANTIPARASITE
COND0 Lave-Vaisselle ANTIPARASITE
Position : 4210
Prix indicatif : 34.65 €
Pompe de vidange Lave-Vaisselle
Pompe de vidange Lave-Vaisselle
Position : 4300
Prix indicatif : 70.62 €
Pompe de vidange Lave-Vaisselle AVEC CORPS 25W
Pompe de vidange Lave-Vaisselle AVEC CORPS 25W
Position : 4320
Prix indicatif : 95.83 €
JOINT Lave-Vaisselle POMPE DE VIDANGE
JOINT Lave-Vaisselle POMPE DE VIDANGE
Position : 4321
Prix indicatif : 14.04 €
Résistance Lave-Vaisselle 1800w Diamètre 32
Résistance Lave-Vaisselle 1800w Diamètre 32
Position : 4500
Prix indicatif : 55.46 €
DURITE Lave-Vaisselle POMPE/RESISTANCE
DURITE Lave-Vaisselle POMPE/RESISTANCE
Position : 4504
Prix indicatif : 14.13 €
CABLE Lave-Vaisselle Alimentation 2m
CABLE Lave-Vaisselle Alimentation 2m
Position : 4901
Prix indicatif : 17.65 €
Programmateur Lave-Vaisselle AKO 516 655-01
Programmateur Lave-Vaisselle AKO 516 655-01
Position : 5000
Prix indicatif : 106.52 €
THERMOSTAT Lave-Vaisselle 50°C
THERMOSTAT Lave-Vaisselle 50°C
Position : 5510
Prix indicatif : 61.91 €
Electrovanne Lave-Vaisselle
Electrovanne Lave-Vaisselle
Position : 5710
Prix indicatif : 34.73 €
Electrovanne Lave-Vaisselle BAC A SEL
Electrovanne Lave-Vaisselle BAC A SEL
Position : 5750
Prix indicatif : 38.71 €
PRESSOSTAT Lave-Vaisselle 70-45
PRESSOSTAT Lave-Vaisselle 70-45
Position : 5830
Prix indicatif : 49.06 €
Interrupteur Lave-Vaisselle M/A 2-DY/52 P3212
Interrupteur Lave-Vaisselle M/A 2-DY/52 P3212
Position : 6210
Prix indicatif : 9.16 €
SECURITE Lave-Vaisselle ANTIDEBORDEMENT
SECURITE Lave-Vaisselle ANTIDEBORDEMENT
Position : 6311
Prix indicatif : 13.76 €
Interrupteur Lave-Vaisselle PORTE
Interrupteur Lave-Vaisselle PORTE
Position : 6330
Prix indicatif : 28.08 €
BOITE Lave-Vaisselle PRODUIT
BOITE Lave-Vaisselle PRODUIT
Position : 6800
Prix indicatif : 86.81 €
JOINT Lave-Vaisselle BOITE A PRODUIT
JOINT Lave-Vaisselle BOITE A PRODUIT
Position : 6801
Prix indicatif : 19.4 €
ELECTRO AIMANT Lave-Vaisselle BAC LESSIVE
ELECTRO AIMANT Lave-Vaisselle BAC LESSIVE
Position : 6802
Prix indicatif : 23.58 €
JOINT Lave-Vaisselle PRODUIT RINCAGE AP 28/04/2003
JOINT Lave-Vaisselle PRODUIT RINCAGE AP 28/04/2003
Position : 6811
Prix indicatif : 14.5 €
TUYAU Lave-Vaisselle ARRIVEE EAU
TUYAU Lave-Vaisselle ARRIVEE EAU
Position : 7010
Prix indicatif : 16.2 €
FILTRE Lave-Vaisselle ARRIVEE EAU
FILTRE Lave-Vaisselle ARRIVEE EAU
Position : 7013
Prix indicatif : 14.37 €
JOINT Lave-Vaisselle BAC A SEL 80*70
JOINT Lave-Vaisselle BAC A SEL 80*70
Position : 7103
Prix indicatif : 11.25 €
BOUCHON Lave-Vaisselle BAC A SEL
BOUCHON Lave-Vaisselle BAC A SEL
Position : 7140
Prix indicatif : 10.96 €
Répartiteur remplisseur Lave-Vaisselle 39cm
Répartiteur remplisseur Lave-Vaisselle 39cm
Position : 7160
Prix indicatif : 66.75 €
JOINT Lave-Vaisselle Répartiteur remplisseur
JOINT Lave-Vaisselle Répartiteur remplisseur
Position : 7161
Prix indicatif : 9.18 €
ECROU Lave-Vaisselle FRETTE EVACUATION
ECROU Lave-Vaisselle FRETTE EVACUATION
Position : 7162
Prix indicatif : 8.54 €
DURITE Lave-Vaisselle
DURITE Lave-Vaisselle
Position : 7169
Prix indicatif : 7.46 €
BRAS Lave-Vaisselle Inférieur
BRAS Lave-Vaisselle Inférieur
Position : 7211
Prix indicatif : 23.16 €
BRAS Lave-Vaisselle SUPERIEUR GRIS CLAIR
BRAS Lave-Vaisselle SUPERIEUR GRIS CLAIR
Position : 7220
Prix indicatif : 27.15 €
SUPPORT Lave-Vaisselle BRAS Supérieur COMPLET
SUPPORT Lave-Vaisselle BRAS Supérieur COMPLET
Position : 7221
Prix indicatif : 27.11 €
GUIDE Lave-Vaisselle SUPPORT BRAS Supérieur
GUIDE Lave-Vaisselle SUPPORT BRAS Supérieur
Position : 7261
Prix indicatif : 9.99 €
JOINT Lave-Vaisselle SUPPORT BRAS Supérieur
JOINT Lave-Vaisselle SUPPORT BRAS Supérieur
Position : 7263
Prix indicatif : 9.83 €
SUPPORT Lave-Vaisselle BRAS Supérieur
SUPPORT Lave-Vaisselle BRAS Supérieur
Position : 7266
Prix indicatif : 9.39 €
DURITE Lave-Vaisselle COUDEE CUVE/POMPE
DURITE Lave-Vaisselle COUDEE CUVE/POMPE
Position : 7550
Prix indicatif : 14.84 €
BAC Lave-Vaisselle LOGEMENT FLOTTEUR
BAC Lave-Vaisselle LOGEMENT FLOTTEUR
Position : 7560
Prix indicatif : 23.05 €
FLOTTEUR Lave-Vaisselle ANTIDEBORDEMENT
FLOTTEUR Lave-Vaisselle ANTIDEBORDEMENT
Position : 7561
Prix indicatif : 10.95 €
FILTRE Lave-Vaisselle CUVE RECTANGULAIRE
FILTRE Lave-Vaisselle CUVE RECTANGULAIRE
Position : 7610
Prix indicatif : 19.39 €
SUPPORT Lave-Vaisselle BRAS Inférieur
SUPPORT Lave-Vaisselle BRAS Inférieur
Position : 7611
Prix indicatif : 23.53 €
RACCORD Lave-Vaisselle
RACCORD Lave-Vaisselle
Position : 7612
Prix indicatif : 7.98 €
FILTRE Lave-Vaisselle FOND CUVE
FILTRE Lave-Vaisselle FOND CUVE
Position : 7620
Prix indicatif : 21 €
FILTRE Lave-Vaisselle CONIQUE
FILTRE Lave-Vaisselle CONIQUE
Position : 7630
Prix indicatif : 11.31 €
FILTRE Lave-Vaisselle CUVE ROND
FILTRE Lave-Vaisselle CUVE ROND
Position : 7640
Prix indicatif : 35.99 €
TUYAU Lave-Vaisselle VIDANGE
TUYAU Lave-Vaisselle VIDANGE
Position : 7810
Prix indicatif : 44.39 €
DURITE Lave-Vaisselle BOL-MOTEUR CYCLAGE
DURITE Lave-Vaisselle BOL-MOTEUR CYCLAGE
Position : 7831
Prix indicatif : 15.8 €
JOINT Lave-Vaisselle BLOC HYDRAULIQUE
JOINT Lave-Vaisselle BLOC HYDRAULIQUE
Position : 7910
Prix indicatif : 13.38 €
COLLIER Lave-Vaisselle DURITE D=164MM
COLLIER Lave-Vaisselle DURITE D=164MM
Position : 9012
Prix indicatif : 7.79 €
BOL Lave-Vaisselle SUPPORT MOT 6237873042
BOL Lave-Vaisselle SUPPORT MOT 6237873042
Position : 9013
Prix indicatif : 30.67 €
COLLIER Lave-Vaisselle DURITE COUDEE Résistance
COLLIER Lave-Vaisselle DURITE COUDEE Résistance
Position : 9014
Prix indicatif : 5.6 €
VIS Lave-Vaisselle 14X4
VIS Lave-Vaisselle 14X4
Position : 9104
Prix indicatif : 3.82 €
VIS Lave-Vaisselle MANETTE Programmateur
VIS Lave-Vaisselle MANETTE Programmateur
Position : 9112
Prix indicatif : 2.61 €
VIS Lave-Vaisselle CONTRE POIDS Supérieur
VIS Lave-Vaisselle CONTRE POIDS Supérieur
Position : 9123
Prix indicatif : 3.71 €
VIS Lave-Vaisselle M5*8
VIS Lave-Vaisselle M5*8
Position : 9153
Prix indicatif : 5.34 €
CLIPS Lave-Vaisselle POULIE PORTE
CLIPS Lave-Vaisselle POULIE PORTE
Position : 9213
Prix indicatif : 5.19 €
JOINT Lave-Vaisselle Thermostat - Electrovanne
JOINT Lave-Vaisselle Thermostat - Electrovanne
Position : 9520
Prix indicatif : 6.65 €
ENTONNOIR Lave-Vaisselle SEL
ENTONNOIR Lave-Vaisselle SEL
Position : 9935
Prix indicatif : 17.5 €
