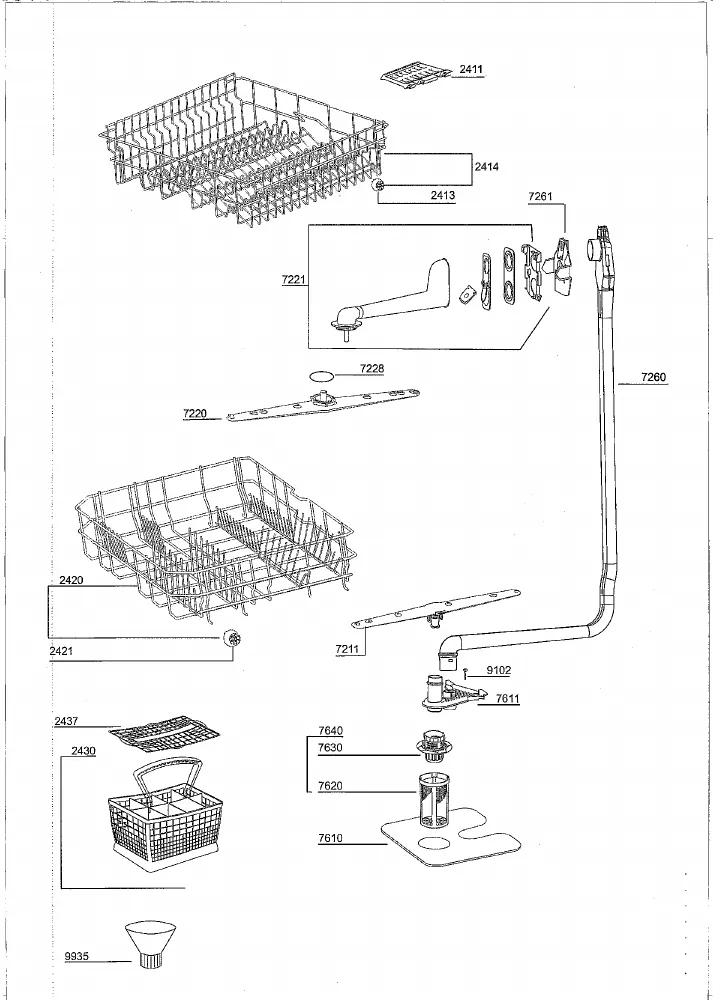

Vue éclatée lave vaisselle BEKO DSN2401X 7623847353
Découvrez la vue éclatée complète lave vaisselle BEKO DSN2401X 7623847353, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle BEKO DSN2401X 7623847353 et éviter les pannes imprévues. 90 pièces référencées.
Cette vue éclatée BEKO DSN2401X 7623847353 référence 90 pièces détachées, dont charniere lave-vaisselle droite, charniere lave-vaisselle gauche, ressort lave-vaisselle porte, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle BEKO : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.
Sur cette vue : POMPE Lave-Vaisselle VIDANGE (repère 4300, 47.41 €) · DURITE Lave-Vaisselle POMPE/RESISTANCE (repère 4504, 16.17 €) · FILTRE Lave-Vaisselle TAMIS (repère 7610, 19.98 €) · FILTRE Lave-Vaisselle (repère 7630, 31.15 €).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.
Sur cette vue : MOTEUR Lave-Vaisselle CYCLAGE (repère 4000, 131.76 €) · SUPPORT Lave-Vaisselle MOTEUR CYCLAGE (repère 4001, 12.83 €) · BRAS Lave-Vaisselle LAVAGE Inférieur (repère 7211, 25.79 €) · BRAS Lave-Vaisselle SUPERIEUR GRIS FONCE (repère 7220, 27.32 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.
Sur cette vue : JOINT Lave-Vaisselle TOUR DE PORTE (repère 1910, 30.18 €) · JOINT Lave-Vaisselle BAS DE PORTE (repère 1920, 19.21 €) · DURITE Lave-Vaisselle POMPE/RESISTANCE (repère 4504, 16.17 €) · JOINT Lave-Vaisselle BOITE A PRODUIT (repère 6801, 19.24 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.
Sur cette vue : Résistance Lave-Vaisselle 1800w Diamètre 32 (repère 4500, 48.54 €) · DURITE Lave-Vaisselle POMPE/RESISTANCE (repère 4504, 16.17 €) · SONDE Lave-Vaisselle BOL (repère 6920, 20.36 €) · DURITE Lave-Vaisselle COUDEE RESISTANCE (repère 7550, 16.11 €).
Porte qui tombe ou ne tient plus
Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.
Sur cette vue : CHARNIERE Lave-Vaisselle DROITE (repère 401, 25.29 €) · CHARNIERE Lave-Vaisselle GAUCHE (repère 402, 24.23 €) · RESSORT Lave-Vaisselle PORTE (repère 440, 11.71 €) · CABLE Lave-Vaisselle RESSORT PORTE UNITAIRE (repère 471, 10.05 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Lave-Vaisselle TOUR DE PORTE (repère 1910, 30.18 €) · JOINT Lave-Vaisselle BAS DE PORTE (repère 1920, 19.21 €) · CONDENSATEUR Lave-Vaisselle 4uF 450V (repère 4200, 12.67 €) · JOINT Lave-Vaisselle BOITE A PRODUIT (repère 6801, 19.24 €) · JOINT Lave-Vaisselle PRODUIT RINCAGE AP 28/04/2003 (repère 6811, 13.26 €) · JOINT Lave-Vaisselle BAC SEL/CUVE 80*70 (repère 7103, 10.91 €) · JOINT Lave-Vaisselle (repère 7104, 10.53 €) · JOINT Lave-Vaisselle BOUCHON A SEL (repère 7108, 8.83 €)
