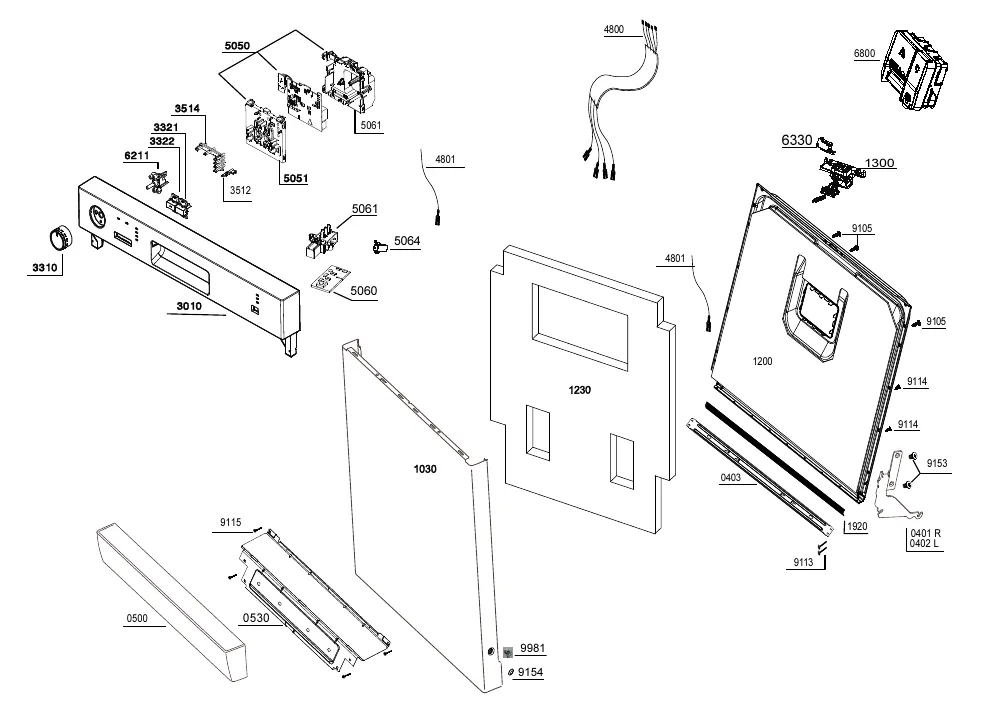

Vue éclatée lave vaisselle BEKO UDFS05011X 7629667335
Découvrez la vue éclatée complète lave vaisselle BEKO UDFS05011X 7629667335, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle BEKO UDFS05011X 7629667335 et éviter les pannes imprévues. 63 pièces référencées.
Cette vue éclatée BEKO UDFS05011X 7629667335 référence 63 pièces détachées, dont tuyau lave-vaisselle arrivee eau, pied lave-vaisselle, poulie lave-vaisselle porte, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle BEKO : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.
Sur cette vue : POMPE Lave-Vaisselle VIDANGE (repère 4300, 43.1 €) · Pompe de vidange Lave-Vaisselle 220-240V B30-6AZ (repère 4300, 79.95 €) · FILTRE Lave-Vaisselle METAL (repère 7610, 29.94 €) · FILTRE Lave-Vaisselle MICRO (repère 7620, 20.05 €).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.

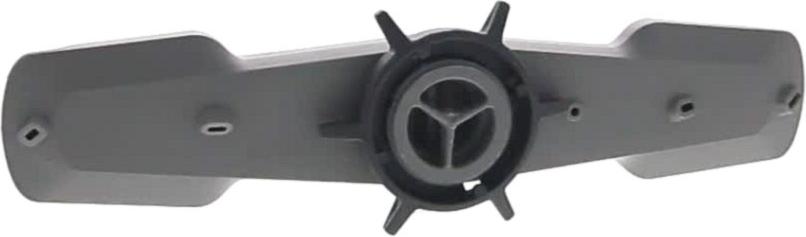

Sur cette vue : MOTEUR Lave-Vaisselle CYCLAGE (repère 4000, 120.35 €) · BRAS Lave-Vaisselle INFERIEUR 347mm 175228 (repère 7211, 24.61 €) · BRAS Lave-Vaisselle SUPERIEUR (repère 7220, 23.61 €) · SUPPORT Lave-Vaisselle BRAS Supérieur (repère 7221, 26.7 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.
Sur cette vue : JOINT Lave-Vaisselle TOUR DE PORTE (repère 1910, 25.87 €) · JOINT Lave-Vaisselle BAS DE PORTE (repère 1920, 16.37 €) · DURITE Lave-Vaisselle MOTEUR/RESISTANCE (repère 4504, 9.59 €) · BAC Lave-Vaisselle A SEL (repère 7100, 69 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.
Sur cette vue : Résistance Lave-Vaisselle 1800w Diamètre 32 (repère 4500, 49.84 €) · DURITE Lave-Vaisselle MOTEUR/RESISTANCE (repère 4504, 9.59 €) · SONDE Lave-Vaisselle BOL (repère 6920, 18.42 €) · COLLIER Lave-Vaisselle DURITE COUDEE Résistance (repère 8360, 5.04 €).
Porte qui tombe ou ne tient plus
Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.
Sur cette vue : GUIDE Lave-Vaisselle CABLE TENSION (repère 470, 4.98 €) · CROCHET Lave-Vaisselle VERROUILLAGE (repère 1310, 8.22 €) · CABLE Lave-Vaisselle ALIMENTATION (repère 4901, 31.91 €) · CACHE Lave-Vaisselle FIXATION CABLE (repère 9022, 5.59 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Lave-Vaisselle TOUR DE PORTE (repère 1910, 25.87 €) · JOINT Lave-Vaisselle BAS DE PORTE (repère 1920, 16.37 €) · JOINT Lave-Vaisselle INFERIEUR BOUCHON BAC A SEL (repère 7103, 10.84 €) · JOINT Lave-Vaisselle (repère 7104, 9.69 €) · JOINT Lave-Vaisselle BOUCHON BAC A SEL (repère 7108, 9.4 €) · FILTRE Lave-Vaisselle METAL (repère 7610, 29.94 €) · FILTRE Lave-Vaisselle MICRO (repère 7620, 20.05 €) · FILTRE Lave-Vaisselle (repère 7630, 18.91 €)
