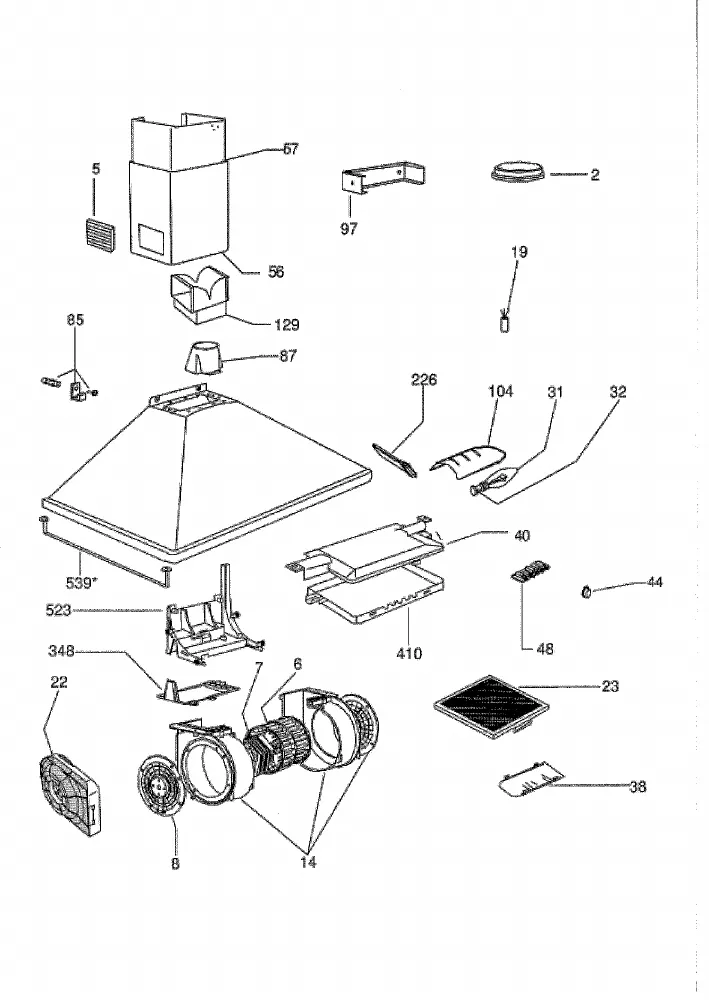

Vue éclatée hotte aspirante HOTPOINT-ARISTON HE90.1WH HE901WH 30912
Découvrez la vue éclatée complète hotte aspirante HOTPOINT-ARISTON HE90.1WH HE901WH 30912, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre hotte aspirante. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre hotte aspirante HOTPOINT-ARISTON HE90.1WH HE901WH 30912 et éviter les pannes imprévues. 14 pièces référencées.
Cette vue éclatée HOTPOINT-ARISTON HE90.1WH HE901WH 30912 référence 14 pièces détachées, dont turbine hotte d148mm h132mm 1137.002, support hotte moteur, convoyeur hotte complet, avec leur position sur le schéma constructeur.
Réparer son hotte aspirante HOTPOINT-ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
N'aspire plus ou fait du bruit
Un moteur de hotte qui ronronne sans tourner a souvent son condensateur en cause ; une turbine encrassée de graisse vibre et perd son débit. Les deux se remplacent par l'intérieur du capot.
Sur cette vue : TURBINE Hotte D148MM H132MM 1137.002 (repère 6, 23.88 €) · MOTEUR Hotte 160W FIME 210111 S80-30ARP6305G (repère 7, 134.59 €) · SUPPORT Hotte MOTEUR (repère 8, 35.47 €) · CONDENSATEUR Hotte 3,15 UF (repère 19, 41.21 €).
Filtres et éclairage
Filtres métalliques à dégraisser, filtres à charbon à remplacer tous les 4 à 6 mois en version recyclage ; l'éclairage passe par lampe, douille ou transformateur selon les modèles, tous repérés sur cette vue.
Sur cette vue : FILTRE Hotte CHARBON 195*207 (repère 22, 24.17 €) · FILTRE Hotte GRAISSE 306*269 (repère 23, 44.01 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
CONDENSATEUR Hotte 3,15 UF (repère 19, 41.21 €) · FILTRE Hotte CHARBON 195*207 (repère 22, 24.17 €) · FILTRE Hotte GRAISSE 306*269 (repère 23, 44.01 €)
