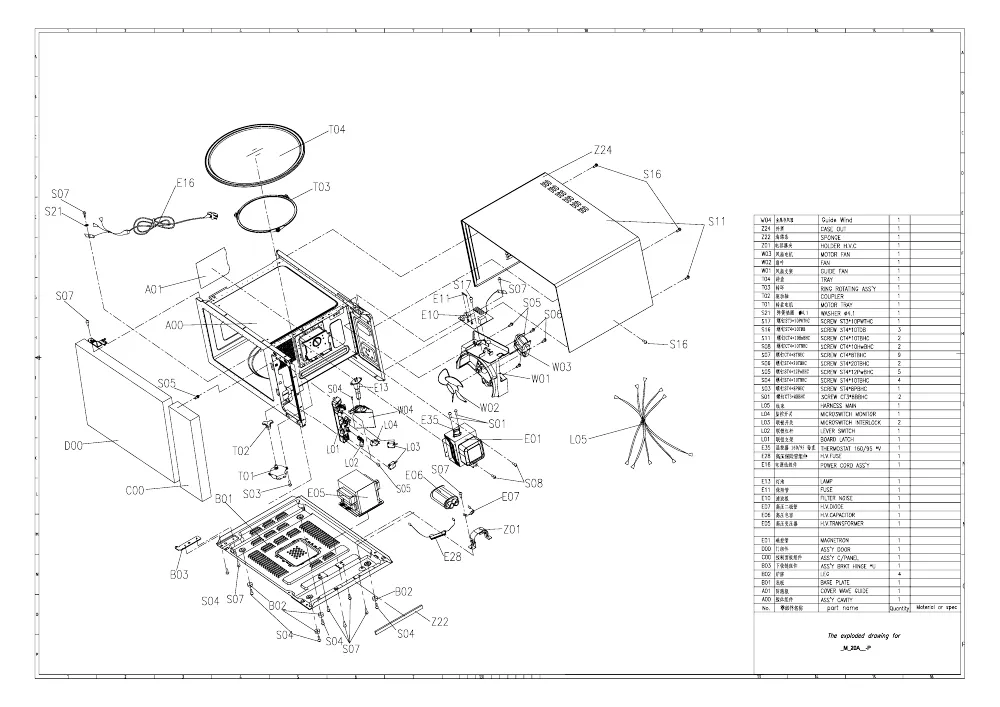

Vue éclatée micro-ondes BEKO MOB20231BG 8847923200

Name: BEKO MOB20231BG 8847923200
Brand: BEKO
SKU: MOB20231BG 8847923200

Découvrez la vue éclatée complète micro-ondes BEKO MOB20231BG 8847923200, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre micro-ondes. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre micro-ondes BEKO MOB20231BG 8847923200 et éviter les pannes imprévues. 16 pièces référencées.

Cette vue éclatée BEKO MOB20231BG 8847923200 référence 16 pièces détachées, dont support micro onde condensateur, moteur micro onde ventilateur, levier micro onde verrouillage, avec leur position sur le schéma constructeur.

Réparer son micro-ondes BEKO : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne chauffe plus

Attention : le circuit haute tension d'un micro-ondes reste dangereux même débranché (condensateur chargé). Magnétron, diode et condensateur HT se laissent aux mains averties ; le fusible et les sécurités de porte, en revanche, se contrôlent sans risque.

Sur cette vue : MAGNETRON Micro onde 2M219J (FIXATION SANS VIS COSSES OPPOSEES) (repère 1, 74.66 €) · SUPPORT Micro onde CONDENSATEUR (repère 1, 9.84 €) · TRANSFORMATEUR Micro onde MD-801EMR-1 (repère 5, 104.08 €) · CONDENSATEUR Micro onde HT 1UF 2100V (repère 6, 18.98 €).

Plateau, porte et sécurités

Un micro-ondes totalement muet a souvent un simple switch de porte défaillant : les trois sécurités se testent en continuité. L'entraîneur du plateau est une pièce d'usure à quelques euros.

Sur cette vue : MOTEUR Micro onde PLATEAU TYJ50-8A7 4R/MIN 4W (repère 1, 25.72 €) · AXE Micro onde PLATEAU H23MM 3 ERGOTS 31MM AXE 7MM (repère 2, 10.24 €) · LEVIER Micro onde VERROUILLAGE (repère 2, 20.42 €) · Interrupteur Micro onde SWITCH HK-14 OU KW3A 3cosses (repère 3, 11.37 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

SUPPORT Micro onde CONDENSATEUR (repère 1, 9.84 €) · CONDENSATEUR Micro onde HT 1UF 2100V (repère 6, 18.98 €) · FILTRE Micro onde ANTIPARASITE (repère 11, 24.54 €) · THERMOSTAT 160/95 *H (repère 35, 4.15 €)
