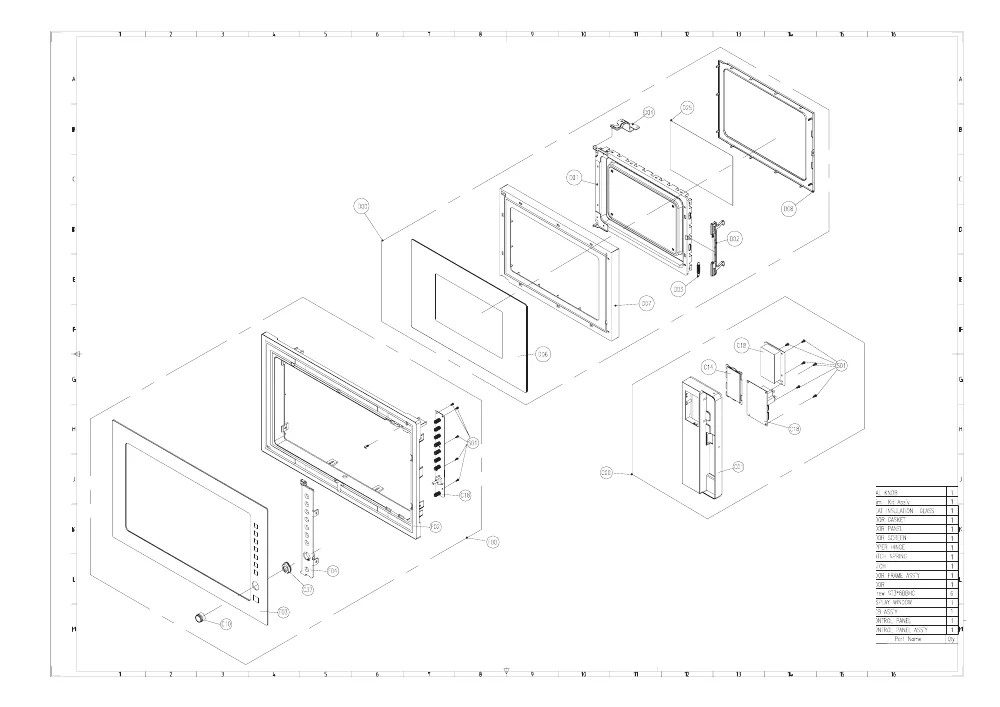

Vue éclatée micro-ondes BEKO MGB25333X 8849973200

Name: BEKO MGB25333X 8849973200
Brand: BEKO
SKU: MGB25333X 8849973200

Découvrez la vue éclatée complète micro-ondes BEKO MGB25333X 8849973200, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre micro-ondes. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre micro-ondes BEKO MGB25333X 8849973200 et éviter les pannes imprévues. 18 pièces référencées.

Cette vue éclatée BEKO MGB25333X 8849973200 référence 18 pièces détachées, dont platine micro onde commande + puiss, plaque micro onde mica 120*100, magnetron micro onde 2m319j, avec leur position sur le schéma constructeur.

Réparer son micro-ondes BEKO : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne chauffe plus

Attention : le circuit haute tension d'un micro-ondes reste dangereux même débranché (condensateur chargé). Magnétron, diode et condensateur HT se laissent aux mains averties ; le fusible et les sécurités de porte, en revanche, se contrôlent sans risque.

Sur cette vue : MAGNETRON Micro onde 2M319J (repère 1, 85.01 €) · SUPPORT Micro onde CONDENSATEUR (repère 1, 9.49 €) · TRANSFORMATEUR Micro onde HT MD-901EMR-1 (repère 5, 83.72 €) · CONDENSATEUR Micro onde HT 2100V 1.05UF (repère 6, 26.47 €).

Plateau, porte et sécurités

Un micro-ondes totalement muet a souvent un simple switch de porte défaillant : les trois sécurités se testent en continuité. L'entraîneur du plateau est une pièce d'usure à quelques euros.

Sur cette vue : MOTEUR Micro onde PLATEAU TYJ50-8A7 4R/MIN 4W (repère 1, 24.71 €) · AXE Micro onde PLATEAU H23MM 3 ERGOTS 31MM AXE 7MM (repère 2, 11.72 €) · ENTRAINEUR Micro onde CERCEAU A ROULETTE 223MM 231MM(avec roue) Ø ROUE 15*6 (repère 3, 13.15 €) · PLATEAU Micro onde TOURNANT 315MM 3 ERGOTS (repère 4, 29.33 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

SUPPORT Micro onde CONDENSATEUR (repère 1, 9.49 €) · CONDENSATEUR Micro onde HT 2100V 1.05UF (repère 6, 26.47 €) · FILTRE Micro onde ANTIPARASITE (repère 11, 25.59 €) · THERMOSTAT 70/59 Gauche KSD201 70 (repère 29, 8.85 €) · THERMOSTAT Micro onde 180/145° (repère 36, 13.19 €)
