Vue éclatée micro-ondes BEKO MOF28310X 8856153200

Name: BEKO MOF28310X 8856153200
Brand: BEKO
SKU: MOF28310X 8856153200

Découvrez la vue éclatée complète micro-ondes BEKO MOF28310X 8856153200, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre micro-ondes. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre micro-ondes BEKO MOF28310X 8856153200 et éviter les pannes imprévues. 12 pièces référencées.

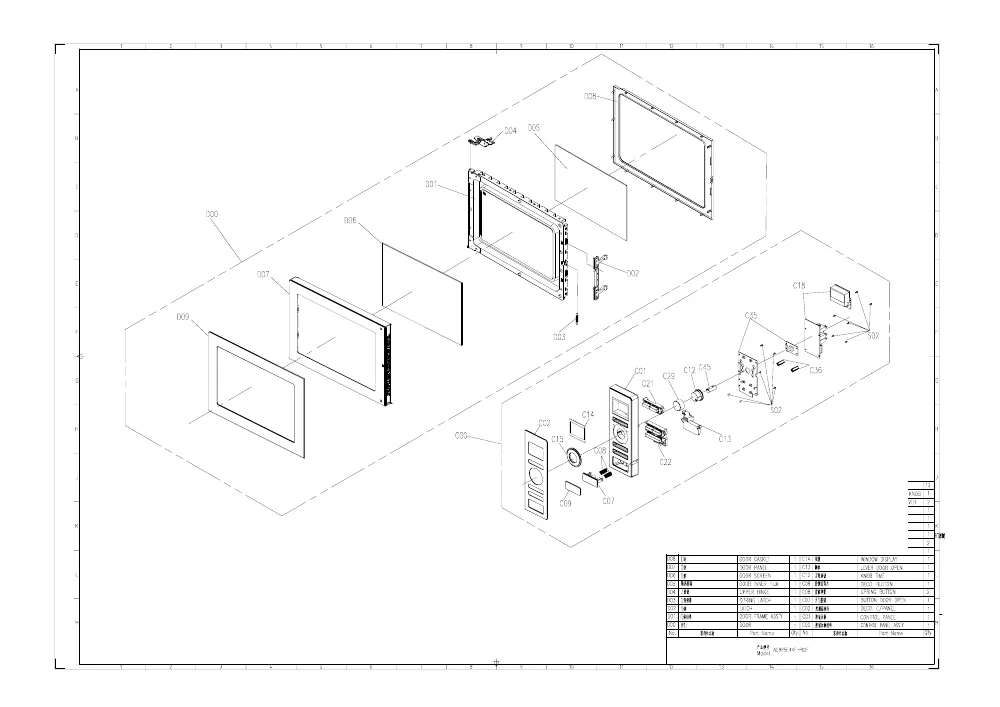

Cette vue éclatée BEKO MOF28310X 8856153200 référence 12 pièces détachées, dont plaque micro onde mica, support micro onde condensateur, axe micro onde entraineur plateau, avec leur position sur le schéma constructeur.

Réparer son micro-ondes BEKO : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne chauffe plus

Attention : le circuit haute tension d'un micro-ondes reste dangereux même débranché (condensateur chargé). Magnétron, diode et condensateur HT se laissent aux mains averties ; le fusible et les sécurités de porte, en revanche, se contrôlent sans risque.

Sur cette vue : MAGNETRON Micro onde 2M219J (FIXATION SANS VIS COSSES OPPOSEES) (repère 1, 75.99 €) · SUPPORT Micro onde CONDENSATEUR (repère 1, 8.88 €) · CONDENSATEUR Micro onde HT 2100V 1.05UF (repère 6, 26.39 €) · DIODE Micro onde HT (repère 7, 9.21 €).

Plateau, porte et sécurités

Un micro-ondes totalement muet a souvent un simple switch de porte défaillant : les trois sécurités se testent en continuité. L'entraîneur du plateau est une pièce d'usure à quelques euros.

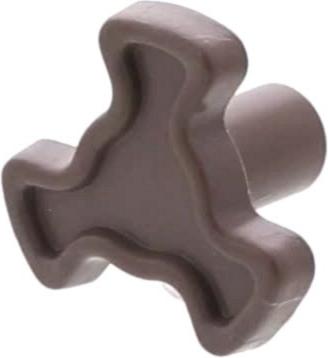

Sur cette vue : MOTEUR Micro onde PLATEAU TYJ50-8A7 4R/MIN 4W (repère 1, 23.45 €) · AXE Micro onde ENTRAINEUR PLATEAU (repère 2, 20.96 €) · ENTRAINEUR Micro onde CERCEAU A ROULETTE 223MM 231MM(avec roue) Ø ROUE 15*6 (repère 3, 13.05 €) · PLATEAU Micro onde TOURNANT 245mm 3 ERGOTS 6.35 piste 161/210 (repère 4, 19.75 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

SUPPORT Micro onde CONDENSATEUR (repère 1, 8.88 €) · CONDENSATEUR Micro onde HT 2100V 1.05UF (repère 6, 26.39 €) · FILTRE Micro onde ANTIPARASITE (repère 10, 23.04 €)
