Vue éclatée seche linge BEKO DS7304PA0W 7188233030
Découvrez la vue éclatée complète seche linge BEKO DS7304PA0W 7188233030, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre seche linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre seche linge BEKO DS7304PA0W 7188233030 et éviter les pannes imprévues. 47 pièces référencées.
Cette vue éclatée BEKO DS7304PA0W 7188233030 référence 47 pièces détachées, dont dessus top, poignee sèche-linge hublot, charniere sèche-linge hublot, avec leur position sur le schéma constructeur.
Réparer son sèche-linge BEKO : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Le tambour ne tourne plus
Si le moteur ronronne sans lancer le tambour, le condensateur de démarrage est le premier suspect. Une courroie cassée ou sortie de sa poulie de tendeur laisse au contraire le tambour totalement libre à la main.

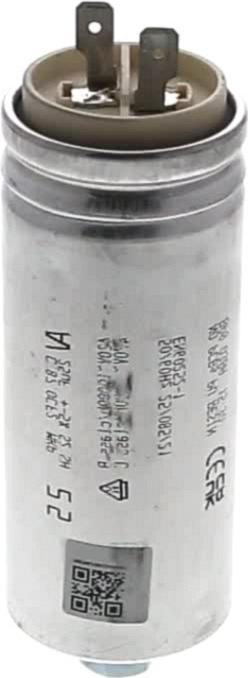

Sur cette vue : COURROIE Sèche-Linge 1956H7 7PH1956 (repère 59, 40.04 €) · COURROIE Sèche-Linge 285PHE4 (repère 189, 29.28 €) · CONDENSATEUR Sèche-Linge 9uF (repère 653, 14.67 €) · CONDENSATEUR Sèche-Linge 25/30uF (repère 1003, 39.39 €).
Bruit de grincement ou de roulement
Les patins et feutres d'appui du tambour s'usent et grincent ; un palier arrière fatigué gronde de plus en plus fort. Ces pièces d'usure se remplacent sans outillage spécialisé.
Sur cette vue : PALIER Sèche-Linge ARRIERE (repère 834, 27.44 €) · FEUTRE Sèche-Linge AVANT (repère 861, 35.49 €).
Séchage long ou linge humide
Un filtre à peluches saturé ou une gaine d'évacuation écrasée allongent le séchage bien avant toute panne mécanique. Contrôlez aussi la sonde d'humidité si les cycles s'arrêtent trop tôt.
Sur cette vue : FILTRE Sèche-Linge MOUSSE 246*155 (repère 1064, 14.97 €) · FILTRE Sèche-Linge PELUCHES (repère 1259, 27.36 €) · COUVERCLE Sèche-Linge SONDE (repère 1279, 21.23 €) · JOINT Sèche-Linge FILTRE PELUCHE (repère 1453, 16.28 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
COURROIE Sèche-Linge 1956H7 7PH1956 (repère 59, 40.04 €) · COURROIE Sèche-Linge 285PHE4 (repère 189, 29.28 €) · CONDENSATEUR Sèche-Linge 9uF (repère 653, 14.67 €) · JOINT Sèche-Linge ARRIERE (repère 804, 63.45 €) · PALIER Sèche-Linge ARRIERE (repère 834, 27.44 €) · FEUTRE Sèche-Linge AVANT (repère 861, 35.49 €) · CONDENSATEUR Sèche-Linge 25/30uF (repère 1003, 39.39 €) · FILTRE Sèche-Linge MOUSSE 246*155 (repère 1064, 14.97 €)
