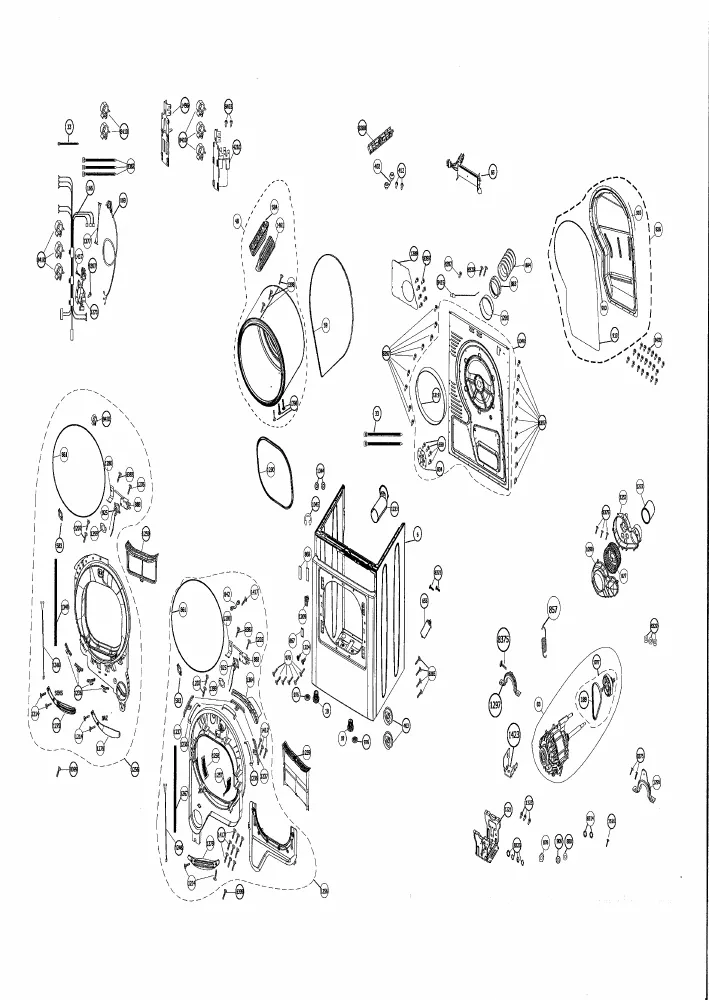

Vue éclatée seche linge BEKO DV8220X 7186481400
Découvrez la vue éclatée complète seche linge BEKO DV8220X 7186481400, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre seche linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre seche linge BEKO DV8220X 7186481400 et éviter les pannes imprévues. 48 pièces référencées.
Cette vue éclatée BEKO DV8220X 7186481400 référence 48 pièces détachées, dont couvercle sèche-linge, porte sèche-linge complete, charniere sèche-linge hublot, avec leur position sur le schéma constructeur.
Réparer son sèche-linge BEKO : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Le sèche-linge ne chauffe plus
Le linge ressort froid : contrôlez d'abord la résistance de chauffe à l'ohmmètre (quelques dizaines d'ohms attendus), puis les thermostats de sécurité qui la protègent. Un circuit d'air encrassé (filtre, condenseur) est souvent la cause racine du déclenchement.
Sur cette vue : RESISTANCE Sèche-Linge (repère 65, 95.68 €) · Thermostat Sèche-Linge AVANT (repère 925, 67.19 €).
Le tambour ne tourne plus
Si le moteur ronronne sans lancer le tambour, le condensateur de démarrage est le premier suspect. Une courroie cassée ou sortie de sa poulie de tendeur laisse au contraire le tambour totalement libre à la main.
Sur cette vue : COURROIE Sèche-Linge 1930H6 (repère 59, 26.2 €) · MOTEUR Sèche-Linge (repère 63, 142.4 €) · COURROIE V226H4 MA (repère 189, 20.76 €) · CONDENSATEUR Sèche-Linge 9uF (repère 653, 13.69 €).
Bruit de grincement ou de roulement
Les patins et feutres d'appui du tambour s'usent et grincent ; un palier arrière fatigué gronde de plus en plus fort. Ces pièces d'usure se remplacent sans outillage spécialisé.
Sur cette vue : VIS Sèche-Linge AXE PALIER (repère 658, 5.83 €) · FEUTRE Sèche-Linge AVANT (repère 861, 36 €) · PATIN Sèche-Linge TAMBOUR (repère 1236, 15.11 €).
Séchage long ou linge humide
Un filtre à peluches saturé ou une gaine d'évacuation écrasée allongent le séchage bien avant toute panne mécanique. Contrôlez aussi la sonde d'humidité si les cycles s'arrêtent trop tôt.
Sur cette vue : RACCORD Sèche-Linge GAINE (repère 883, 13.69 €) · TUYAU Sèche-Linge GAINE EVAC (repère 884, 17.31 €) · GAINE Sèche-Linge EVACUATION (repère 884, 27.48 €) · Interrupteur Sèche-Linge CONDENSEUR (repère 888, 14.22 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
COURROIE Sèche-Linge 1930H6 (repère 59, 26.2 €) · COURROIE V226H4 MA (repère 189, 20.76 €) · CONDENSATEUR Sèche-Linge 9uF (repère 653, 13.69 €) · VIS Sèche-Linge AXE PALIER (repère 658, 5.83 €) · FEUTRE Sèche-Linge AVANT (repère 861, 36 €) · Thermostat Sèche-Linge AVANT (repère 925, 67.19 €) · POULIE Sèche-Linge + COURROIE (repère 1077, 44.67 €) · JOINT Sèche-Linge ARRIERE (repère 1219, 59.81 €)
Guides utiles
Sèche-linge qui ne chauffe plus : klixons, résistance ou pompe à chaleur ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager
Liste des pièces détachées
