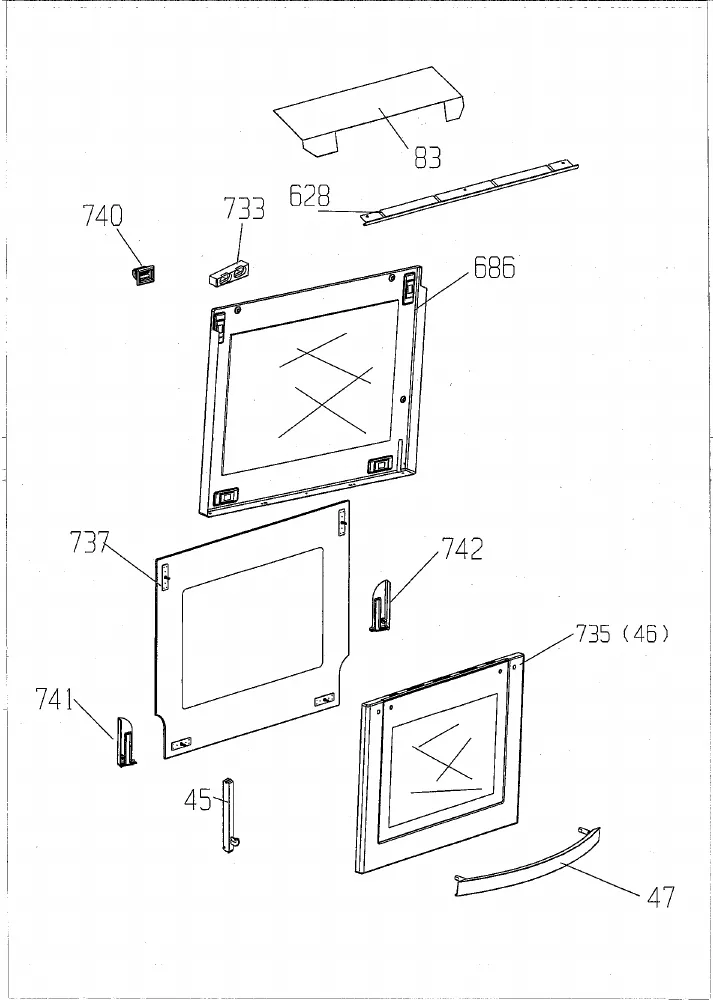

Vue éclatée four BEKO CIS301000MW 7734187612 MFP.602.1 MFP6021
Découvrez la vue éclatée complète four BEKO CIS301000MW 7734187612 MFP.602.1 MFP6021, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre four. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre four BEKO CIS301000MW 7734187612 MFP.602.1 MFP6021 et éviter les pannes imprévues. 16 pièces référencées.
Cette vue éclatée BEKO CIS301000MW 7734187612 MFP.602.1 MFP6021 référence 16 pièces détachées, dont grille cuisinière four 464*363, leche frite four four, plaque cuisinière patisserie, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière BEKO : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.
Sur cette vue : GRILLE Cuisinière FOUR 464*363 (repère 27, 41.44 €) · Résistance Cuisinière SOLE 1300W 230V (repère 106, 27.28 €) · Résistance Four 1100+1200w (repère 107, 58.88 €) · SUPPORT Four RESISTANCE Inférieur (repère 108, 53.68 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : Résistance Cuisinière SOLE 1300W 230V (repère 106, 27.28 €) · Résistance Four 1100+1200w (repère 107, 58.88 €) · SUPPORT Four RESISTANCE Inférieur (repère 108, 53.68 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.
Sur cette vue : Thermostat Cuisinière FOUR 5517053030 55.17053.030 (repère 263, 42.39 €) · THERMOSTAT Cuisinière SECURITE N250 (repère 477, 37.17 €) · THERMOSTAT Cuisinière SECURITE 80°C (repère 3155, 23.21 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
Thermostat Cuisinière FOUR 5517053030 55.17053.030 (repère 263, 42.39 €) · THERMOSTAT Cuisinière SECURITE N250 (repère 477, 37.17 €) · THERMOSTAT Cuisinière SECURITE 80°C (repère 3155, 23.21 €)
Guides utiles
Four qui ne chauffe plus : résistances, thermostat ou sécurité ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager
Liste des pièces détachées
