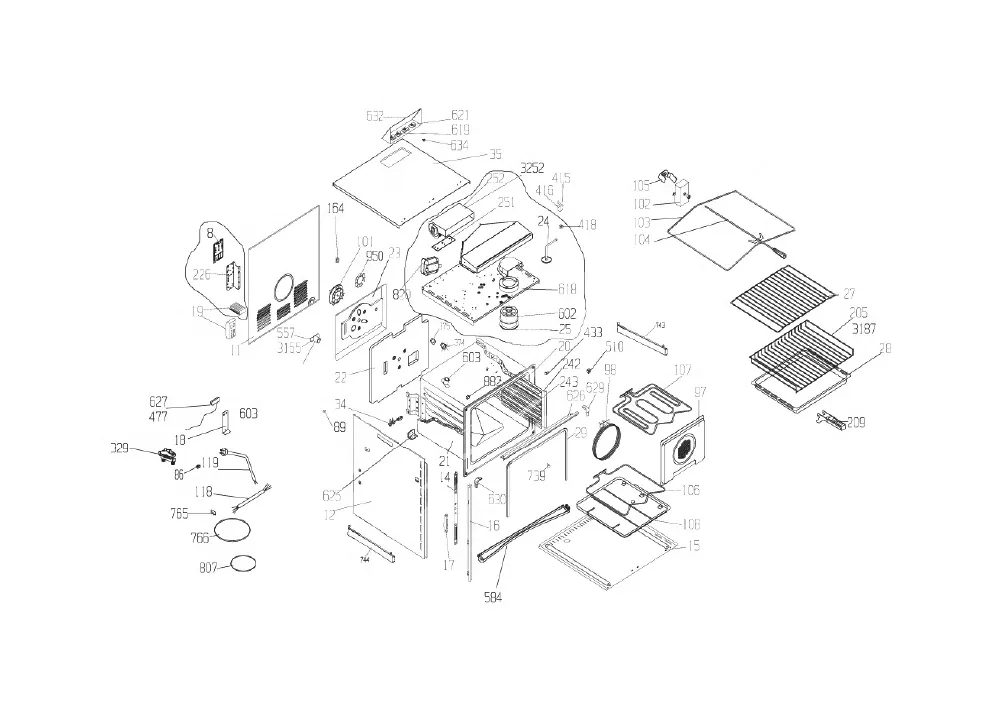

Vue éclatée four BEKO 4200MW 6641873000

Name: BEKO 4200MW 6641873000
Brand: BEKO
SKU: 4200MW 6641873000

Découvrez la vue éclatée complète four BEKO 4200MW 6641873000, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre four. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre four BEKO 4200MW 6641873000 et éviter les pannes imprévues. 23 pièces référencées.

Cette vue éclatée BEKO 4200MW 6641873000 référence 23 pièces détachées, dont grille cuisinière four 464*363, leche frite four four, vitre four exterieure, avec leur position sur le schéma constructeur.

Réparer son four et cuisinière BEKO : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne chauffe plus (ou plus assez)

Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

Sur cette vue : GRILLE Cuisinière FOUR 464*363 (repère 27, 47.59 €) · Résistance Cuisinière SOLE 1300W 230V (repère 106, 28.83 €) · Résistance Cuisinière Supérieur 1100+2300W (repère 107, 74.7 €) · SUPPORT Four RESISTANCE Inférieur (repère 108, 58.73 €).

Disjonction à la chauffe

Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.

Sur cette vue : Résistance Cuisinière SOLE 1300W 230V (repère 106, 28.83 €) · Résistance Cuisinière Supérieur 1100+2300W (repère 107, 74.7 €) · SUPPORT Four RESISTANCE Inférieur (repère 108, 58.73 €).

Sécurités et régulation

Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

Sur cette vue : Thermostat Cuisinière FOUR 320°C (repère 263, 66.72 €) · Thermostat Cuisinière SECURITE (repère 477, 20.8 €) · THERMOSTAT Cuisinière SECURITE N250 (repère 477, 35.98 €).

Porte et joint

Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

Sur cette vue : VITRE Four EXTERIEURE (repère 46, 121.12 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

Thermostat Cuisinière FOUR 320°C (repère 263, 66.72 €) · Thermostat Cuisinière SECURITE (repère 477, 20.8 €) · THERMOSTAT Cuisinière SECURITE N250 (repère 477, 35.98 €)
