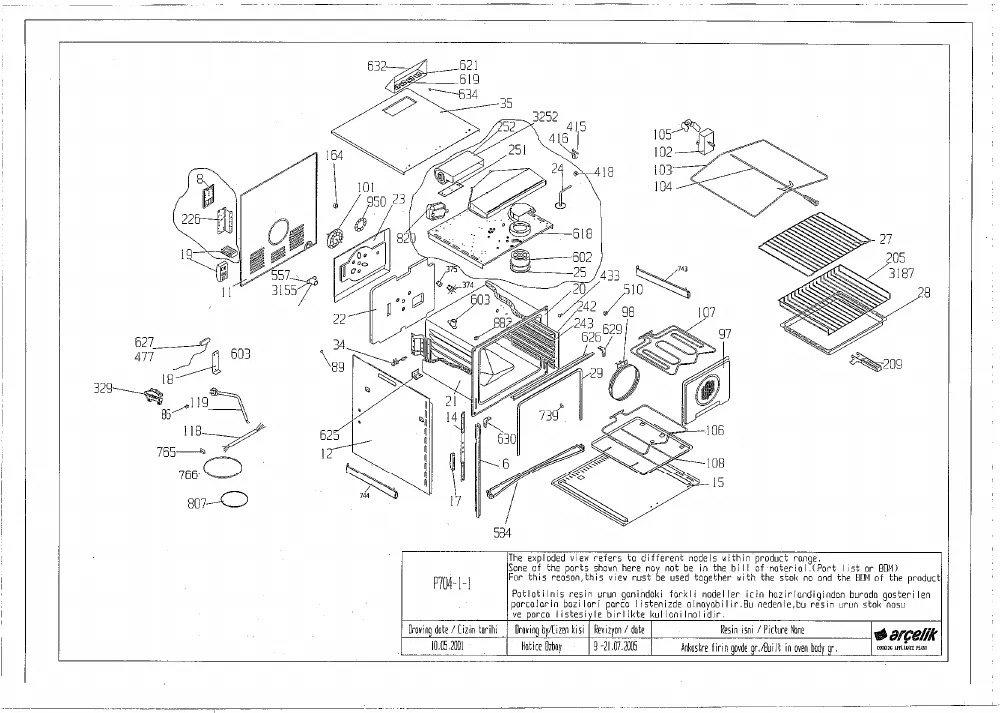

Vue éclatée four BEKO CIM302400PX 7756087655
Découvrez la vue éclatée complète four BEKO CIM302400PX 7756087655, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre four. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre four BEKO CIM302400PX 7756087655 et éviter les pannes imprévues. 21 pièces référencées.
Cette vue éclatée BEKO CIM302400PX 7756087655 référence 21 pièces détachées, dont grille cuisinière four 464*363, leche frite four four, plaque cuisinière patisserie, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière BEKO : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.
Sur cette vue : GRILLE Cuisinière FOUR 464*363 (repère 27, 44.31 €) · RESISTANCE Cuisinière SOLE (repère 106, 60.73 €) · RESISTANCE Four GRILL (repère 107, 47.14 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : RESISTANCE Cuisinière SOLE (repère 106, 60.73 €) · RESISTANCE Four GRILL (repère 107, 47.14 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.
Sur cette vue : MOTEUR Cuisinière VENTILATEUR C/T (repère 101, 65.19 €) · SONDE Froid (repère 587, 50.8 €) · TURBINE Cuisinière VENTILATEUR (repère 950, 20.59 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.
Sur cette vue : JOINT Cuisinière MOUFLE (repère 29) · CHARNIERE Four PORTE FOUR Gauche ou Droit 1 BARRE VERTE (repère 45, 34.1 €) · VITRE Four Extérieure (repère 735, 97.02 €) · VERROUILAGE Cuisinière PORTE PYRO (repère 821, 45.73 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Cuisinière MOUFLE (repère 29)
