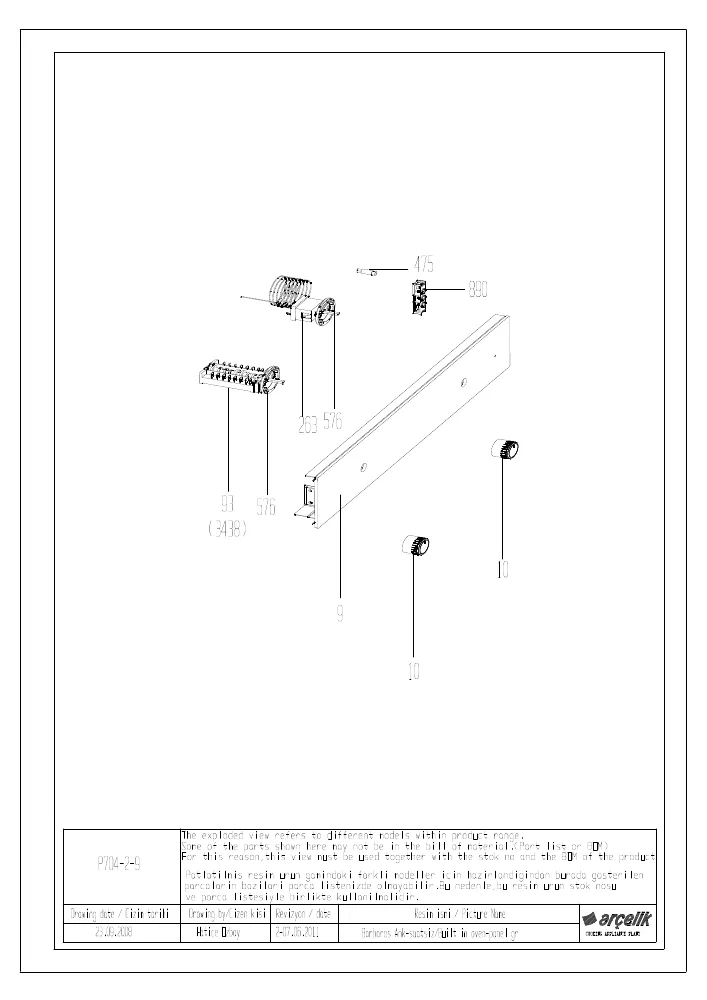

Vue éclatée four BEKO OIC21001B 7757883834

Name: BEKO OIC21001B 7757883834
Brand: BEKO
SKU: OIC21001B 7757883834

Découvrez la vue éclatée complète four BEKO OIC21001B 7757883834, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre four. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre four BEKO OIC21001B 7757883834 et éviter les pannes imprévues. 22 pièces référencées.

Cette vue éclatée BEKO OIC21001B 7757883834 référence 22 pièces détachées, dont bornier four, manette four, grille four, avec leur position sur le schéma constructeur.

Réparer son four et cuisinière BEKO : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne chauffe plus (ou plus assez)

Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

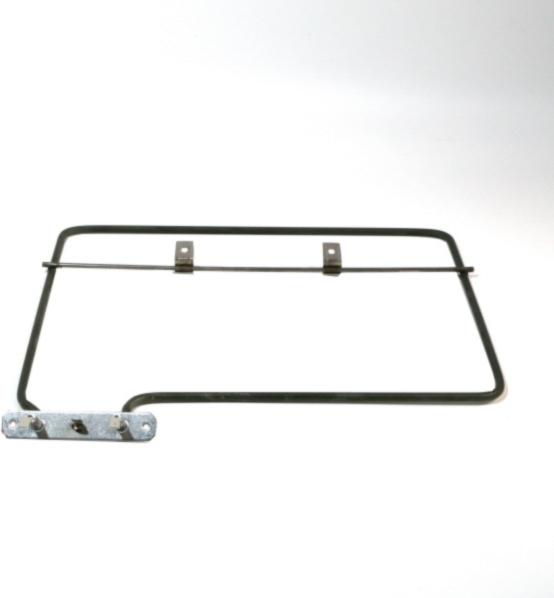

Sur cette vue : GRILLE Four (repère 27, 39.21 €) · RESISTANCE Four Inférieur 1200w (repère 106, 40.46 €) · RESISTANCE Four SUPERIEUR 1100W (repère 107, 37.74 €).

Disjonction à la chauffe

Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.

Sur cette vue : RESISTANCE Four Inférieur 1200w (repère 106, 40.46 €) · RESISTANCE Four SUPERIEUR 1100W (repère 107, 37.74 €).

Sécurités et régulation

Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

Sur cette vue : Thermostat Cuisinière FOUR 5517053030 55.17053.030 (repère 263, 49.22 €) · THERMOSTAT Four SECURITE 175°C 161771 303 457E (repère 3154, 12.53 €).

Porte et joint

Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

Sur cette vue : JOINT Cuisinière GRD FOUR (repère 29, 25.22 €) · VITRE Cuisinière INTERIEURE 522*410 (repère 40, 55.52 €) · CHARNIERE Cuisinière PORTE FOUR (repère 45, 35.05 €) · SUPPORT Cuisinière CHARNIERE DROITE (repère 883, 6.18 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Cuisinière GRD FOUR (repère 29, 25.22 €) · Thermostat Cuisinière FOUR 5517053030 55.17053.030 (repère 263, 49.22 €) · THERMOSTAT Four SECURITE 175°C 161771 303 457E (repère 3154, 12.53 €)
