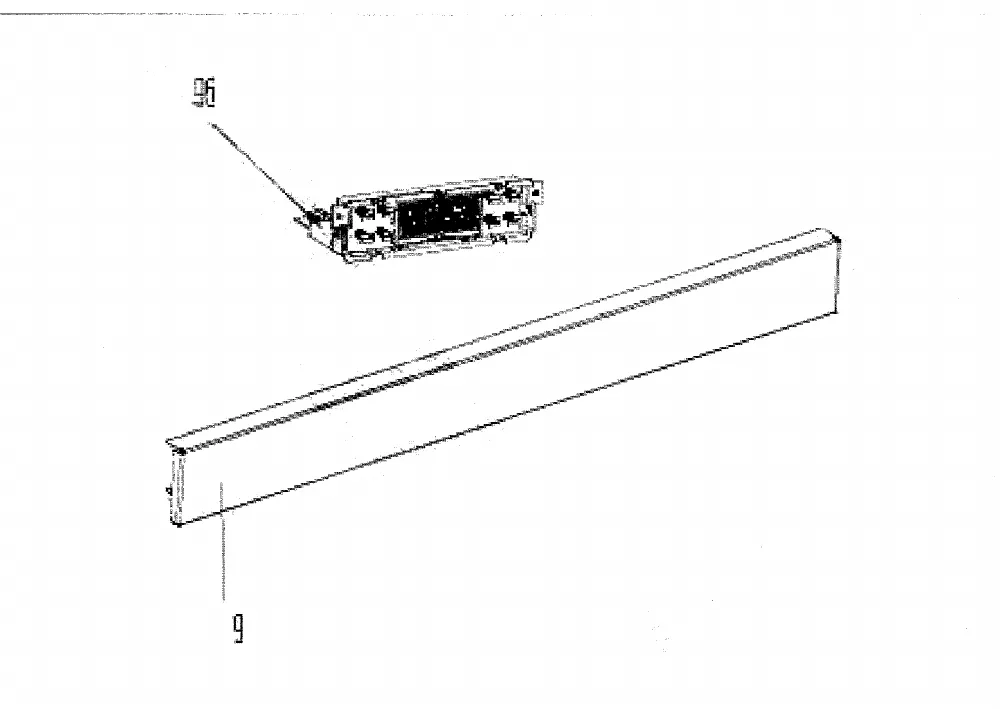

Vue éclatée four BEKO OIE26600XP 7757887622
Découvrez la vue éclatée complète four BEKO OIE26600XP 7757887622, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre four. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre four BEKO OIE26600XP 7757887622 et éviter les pannes imprévues. 32 pièces référencées.
Cette vue éclatée BEKO OIE26600XP 7757887622 référence 32 pièces détachées, dont bandeau four, plaque four fond four, grille cuisinière four 464*362, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière BEKO : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.
Sur cette vue : GRILLE Cuisinière FOUR 464*362 (repère 27, 49.04 €) · RESISTANCE Four Inférieur 1200w (repère 106, 38.39 €) · RESISTANCE Cuisinière GRILL 1100+1100 W (repère 107, 57.4 €) · GRILLE Four LATERALE GAUCHE + RAIL (repère 243, 88.48 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : RESISTANCE Four Inférieur 1200w (repère 106, 38.39 €) · RESISTANCE Cuisinière GRILL 1100+1100 W (repère 107, 57.4 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.
Sur cette vue : SONDE Four TH (repère 587, 70.08 €) · THERMOSTAT Four FOUR 320°C (repère 910, 94.1 €) · THERMOSTAT Four SECURITE 175°C 161771 303 457E (repère 3154, 14.13 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

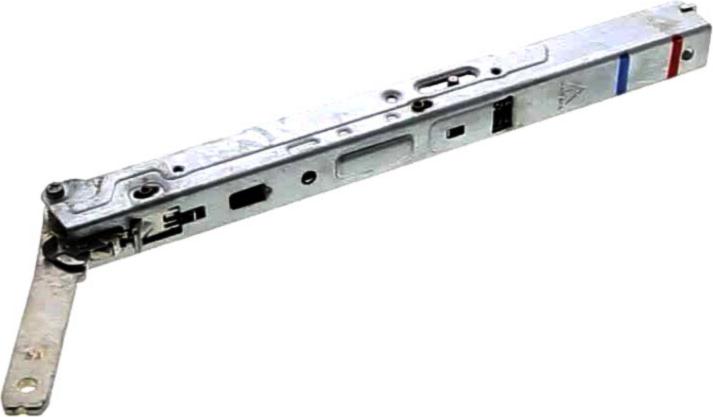

Sur cette vue : JOINT Four PORTE (repère 29, 103.85 €) · VITRE Four Intérieure 510*400 (repère 40, 154.03 €) · PROFIL Cuisinière Supérieur VITRE Extérieure (repère 41, 80.51 €) · CHARNIERE Four PORTE (repère 45, 55.83 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Four PORTE (repère 29, 103.85 €) · THERMOSTAT Four FOUR 320°C (repère 910, 94.1 €) · JOINT Four INFERIEUR (repère 941, 8.53 €) · THERMOSTAT Four SECURITE 175°C 161771 303 457E (repère 3154, 14.13 €)
Guides utiles
Four qui ne chauffe plus : résistances, thermostat ou sécurité ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager
Liste des pièces détachées
