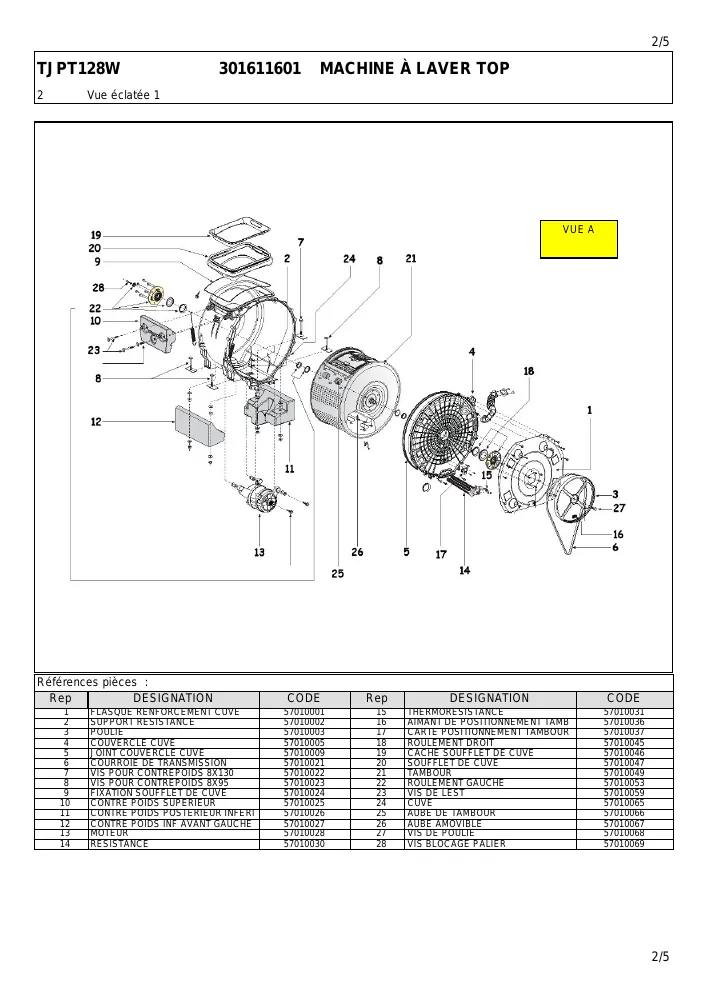

Vue éclatée lave linge TRIOMPH TJPT128W

Name: TRIOMPH TJPT128W
Brand: TRIOMPH
SKU: TJPT128W

Découvrez la vue éclatée complète lave linge TRIOMPH TJPT128W, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge TRIOMPH TJPT128W et éviter les pannes imprévues. 24 pièces référencées.

Cette vue éclatée TRIOMPH TJPT128W référence 24 pièces détachées, dont cablage lave-linge bouton, bouton lave-linge ensemble, durite lave-linge cuve/pompe, avec leur position sur le schéma constructeur.

Réparer son lave-linge TRIOMPH : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Fuite d'eau

Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.

Sur cette vue : DURITE Lave-Linge CUVE/POMPE (repère 2, 46.97 €) · JOINT Lave-Linge Programmateur (repère 4, 32.99 €).

N'essore plus

Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.

Sur cette vue : COURROIE Lave-Linge EL1235J5 (repère 6, 27.17 €).

Ne vidange plus

Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.

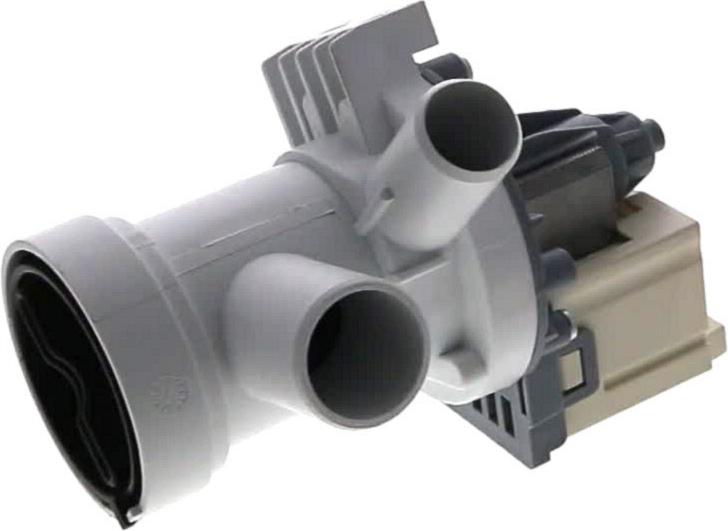

Sur cette vue : DURITE Lave-Linge CUVE/POMPE (repère 2, 46.97 €) · TUYAU Lave-Linge VIDANGE (repère 5, 33.7 €) · POMPE Lave-Linge VIDANGE RC0440 M259 (repère 28, 52.71 €).

Bruit violent à l'essorage

Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.

Sur cette vue : ROULEMENT Lave-Linge DROIT (repère 18, 40.59 €) · ROULEMENT Lave-Linge GAUCHE (repère 22, 49.56 €).

Ne chauffe plus

Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.

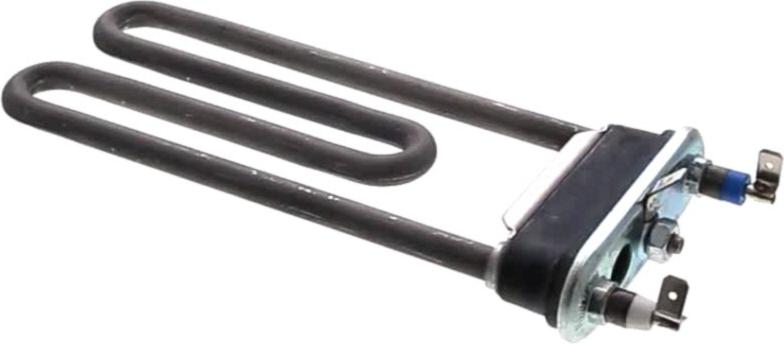

Sur cette vue : RESISTANCE Lave-Linge (repère 14, 33.04 €) · SONDE Lave-Linge CTN 2790035 (repère 15, 31.96 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Lave-Linge Programmateur (repère 4, 32.99 €) · COURROIE Lave-Linge EL1235J5 (repère 6, 27.17 €) · ROULEMENT Lave-Linge DROIT (repère 18, 40.59 €) · ROULEMENT Lave-Linge GAUCHE (repère 22, 49.56 €)
