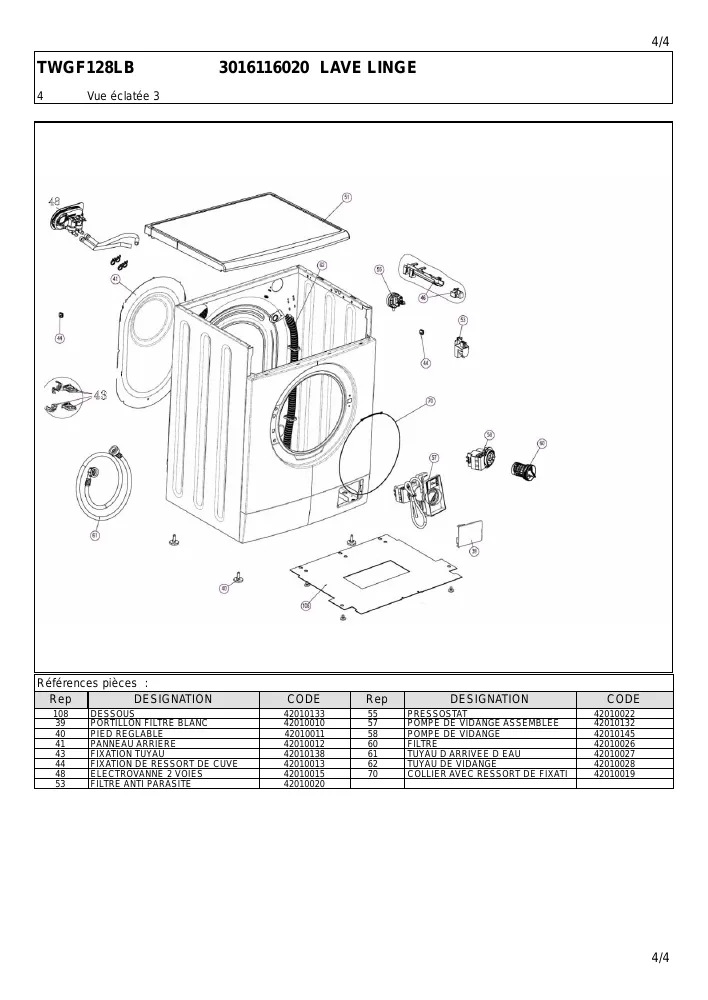

Vue éclatée lave linge TRIOMPH TWGF128B

Name: TRIOMPH TWGF128B
Brand: TRIOMPH
SKU: TWGF128B

Découvrez la vue éclatée complète lave linge TRIOMPH TWGF128B, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge TRIOMPH TWGF128B et éviter les pannes imprévues. 27 pièces référencées.

Cette vue éclatée TRIOMPH TWGF128B référence 27 pièces détachées, dont facade lave-linge boite lessive, pied lave-linge reglable m6 h36mm, ressort lave-linge cuve, avec leur position sur le schéma constructeur.

Réparer son lave-linge TRIOMPH : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Fuite d'eau

Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.

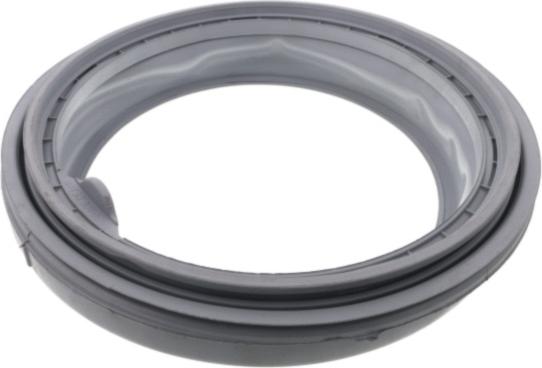

Sur cette vue : JOINT Lave-Linge HUBLOT (repère 68, 87.79 €) · DURITE Lave-Linge CUVE POMPE (repère 86, 28.39 €) · DURITE Lave-Linge BOITE/CUVE (repère 103, 28.13 €).

N'essore plus

Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.

Sur cette vue : COURROIE Lave-Linge (repère 73, 25.6 €).

Ne vidange plus

Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.

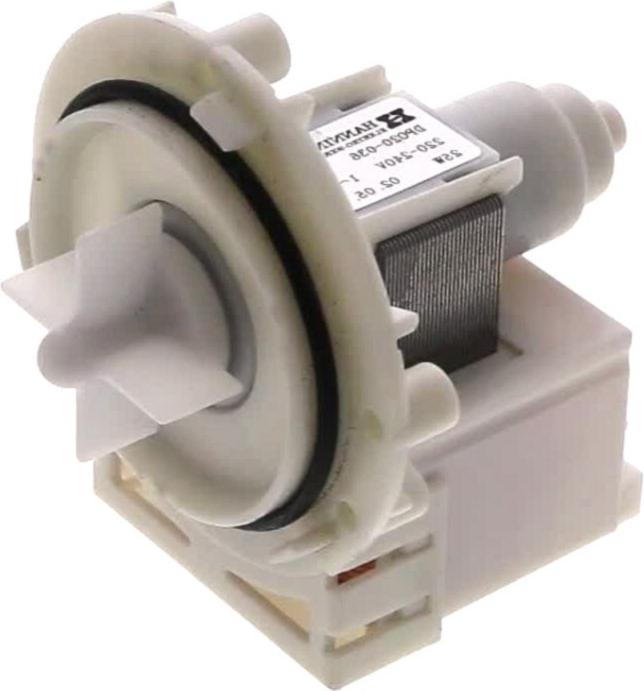

Sur cette vue : TRAPPE Lave-Linge Pompe de vidange Blanc 124*78 (entraxe 87) (repère 39, 14.95 €) · POMPE Lave-Linge VIDANGE (repère 57, 36.42 €) · POMPE Lave-Linge VIDANGE DP020-045 (repère 58, 65.79 €) · BOUCHON Lave-Linge FILTRE VIDANGE (repère 60, 22.83 €).

Bruit violent à l'essorage

Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.

Sur cette vue : RESSORT Lave-Linge CUVE (repère 45, 16.29 €) · AMORTISSEUR Lave-Linge 80N (repère 80, 15.64 €) · AXE Lave-Linge AMORTISSEUR (repère 82, 10.7 €).

Ne chauffe plus

Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.

Sur cette vue : SONDE Lave-Linge TEMPERATURE A228 5950 (repère 74, 21.67 €) · RESISTANCE Lave-Linge (repère 75, 56.67 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

BOUCHON Lave-Linge FILTRE VIDANGE (repère 60, 22.83 €) · JOINT Lave-Linge HUBLOT (repère 68, 87.79 €) · COURROIE Lave-Linge (repère 73, 25.6 €) · AMORTISSEUR Lave-Linge 80N (repère 80, 15.64 €) · AXE Lave-Linge AMORTISSEUR (repère 82, 10.7 €)
