Vue éclatée lave vaisselle SCHNEIDER SDW1445DIX
Découvrez la vue éclatée complète lave vaisselle SCHNEIDER SDW1445DIX, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle SCHNEIDER SDW1445DIX et éviter les pannes imprévues. 56 pièces référencées.
Cette vue éclatée SCHNEIDER SDW1445DIX référence 56 pièces détachées, dont facade lave-vaisselle porte inox 602*588, cablage lave-vaisselle platine, joint lave-vaisselle bas de porte 545mm, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle SCHNEIDER : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.
Sur cette vue : FILTRE Lave-Vaisselle MICRO (repère 69, 13.47 €) · SUPPORT Lave-Vaisselle FILTRE (repère 71, 22.79 €) · FILTRE Lave-Vaisselle TAMIS PLAT (repère 72, 20.45 €) · POMPE Lave-Vaisselle VIDANGE B25-6AZ 30W 0.25A (repère 100, 50.95 €).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.

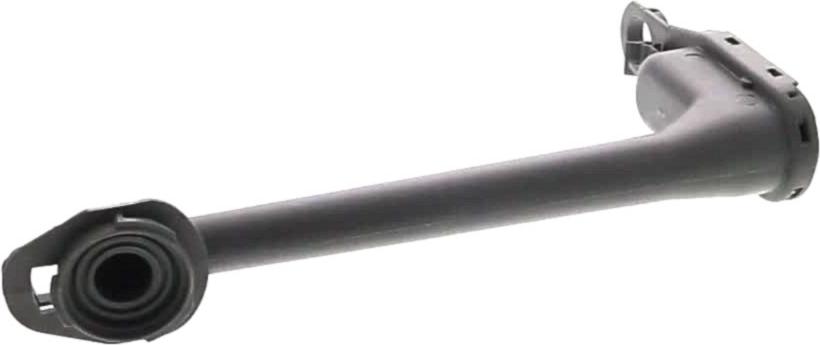

Sur cette vue : DURITE Lave-Vaisselle PPE CYCLAGE/RESISTANCE (repère 23, 12.7 €) · MOTEUR Lave-Vaisselle CYCLAGE GH30A-2S05 70W (repère 25, 63.06 €) · JOINT Lave-Vaisselle SUPPORT BRAS Supérieur (repère 40, 21.34 €) · SUPPORT Lave-Vaisselle BRAS Supérieur (repère 43, 30.04 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.
Sur cette vue : JOINT Lave-Vaisselle BAS DE PORTE 545mm (repère 14, 29.98 €) · DURITE Lave-Vaisselle MOTEUR BOL COLLECTEUR D53 D41 (repère 20, 17.48 €) · DURITE Lave-Vaisselle PPE CYCLAGE/RESISTANCE (repère 23, 12.7 €) · JOINT Lave-Vaisselle SUPPORT BRAS Supérieur (repère 40, 21.34 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.
Sur cette vue : RESISTANCE Lave-Vaisselle 1800w DW-0001-364 (repère 22, 53.07 €) · DURITE Lave-Vaisselle PPE CYCLAGE/RESISTANCE (repère 23, 12.7 €) · JOINT Lave-Vaisselle SONDE (repère 97, 7.58 €) · SONDE Lave-Vaisselle (repère 98, 21.26 €).
Porte qui tombe ou ne tient plus
Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.
Sur cette vue : RESSORT Lave-Vaisselle PORTE 233mm (repère 86, 28.27 €) · CABLE Lave-Vaisselle PORTE (repère 87, 18.5 €) · RESSORT Lave-Vaisselle BOUTON (repère 153, 9.47 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Lave-Vaisselle BAS DE PORTE 545mm (repère 14, 29.98 €) · JOINT Lave-Vaisselle SUPPORT BRAS Supérieur (repère 40, 21.34 €) · JOINT Lave-Vaisselle TOUR PORTE 1740MM (repère 56, 27.4 €) · FILTRE Lave-Vaisselle MICRO (repère 69, 13.47 €) · SUPPORT Lave-Vaisselle FILTRE (repère 71, 22.79 €) · FILTRE Lave-Vaisselle TAMIS PLAT (repère 72, 20.45 €) · JOINT Lave-Vaisselle SONDE (repère 97, 7.58 €) · JOINT Lave-Vaisselle BOL (repère 101, 24.84 €)
Guides utiles
Lave-vaisselle qui ne vidange plus : les 4 pièces à contrôler
Entretenir son lave-vaisselle : la routine qui double sa durée de vie
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
