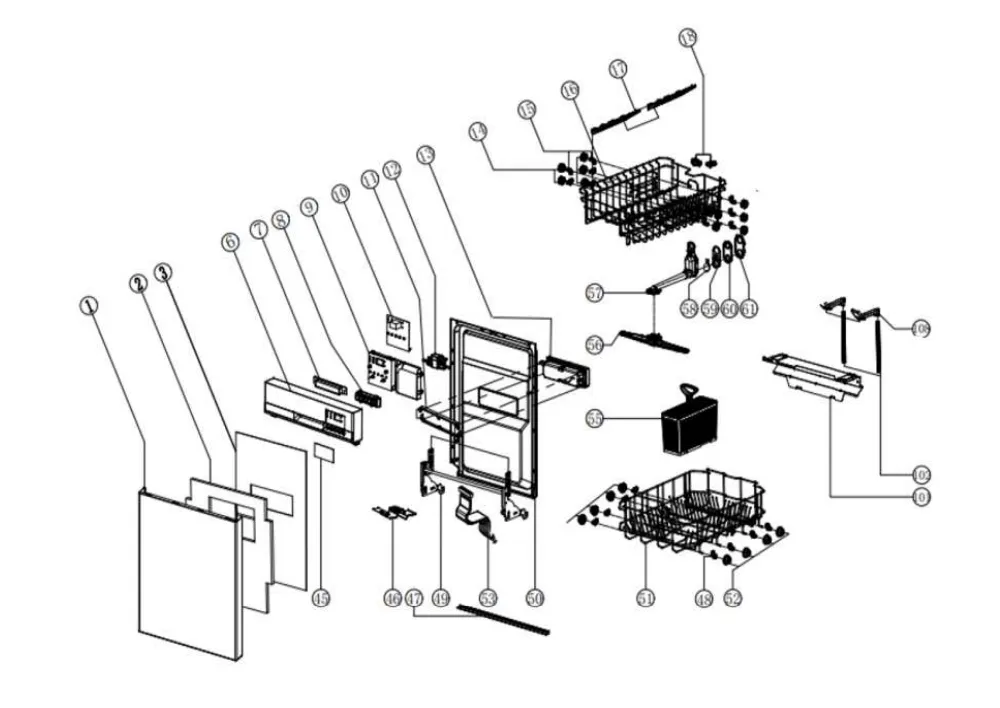

Vue éclatée lave vaisselle SCHNEIDER SDW947D
Découvrez la vue éclatée complète lave vaisselle SCHNEIDER SDW947D, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle SCHNEIDER SDW947D et éviter les pannes imprévues. 36 pièces référencées.

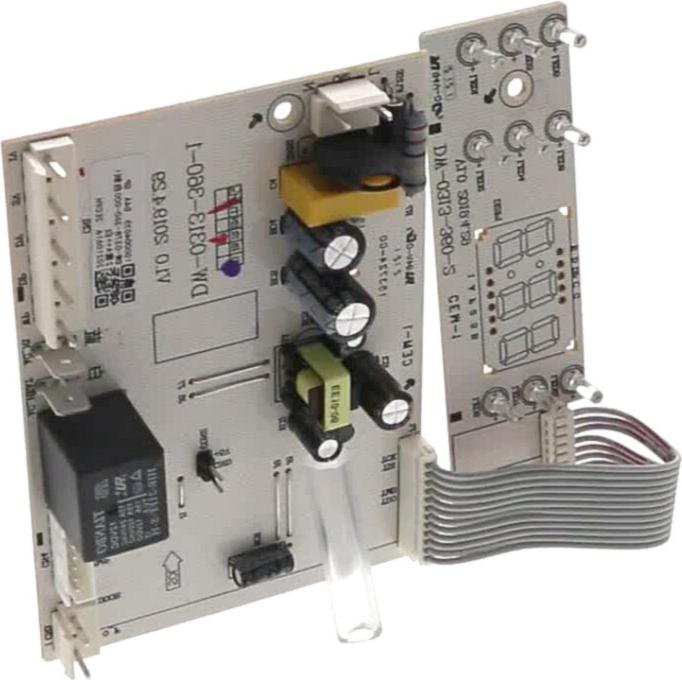

Cette vue éclatée SCHNEIDER SDW947D référence 36 pièces détachées, dont porte lave-vaisselle, support lave-vaisselle platine, platine lave-vaisselle commande, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle SCHNEIDER : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.
Sur cette vue : FILTRE Lave-Vaisselle CYLINDRIQUE (repère 27, 13.01 €) · FILTRE Lave-Vaisselle MICRO BG130117 (repère 28, 20.94 €) · TUYAU Lave-Vaisselle VIDANGE (repère 84, 37.67 €) · POMPE Lave-Vaisselle VIDANGE (repère 142, 97.73 €).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.
Sur cette vue : BRAS Lave-Vaisselle Supérieur BG130225 LG 345MM (repère 56, 20.72 €) · SUPPORT Lave-Vaisselle BRAS Supérieur (repère 57, 20.47 €) · MOTEUR Lave-Vaisselle CYCLAGE GH30A-2S05 70W (repère 124, 72.7 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.
Sur cette vue : JOINT Lave-Vaisselle BAS PORTE (repère 47, 28.77 €) · JOINT Lave-Vaisselle (repère 58, 19.84 €) · JOINT Lave-Vaisselle BAC A SEL (repère 76, 8.43 €) · ECROU Lave-Vaisselle BAC SEL (repère 78, 9.47 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.

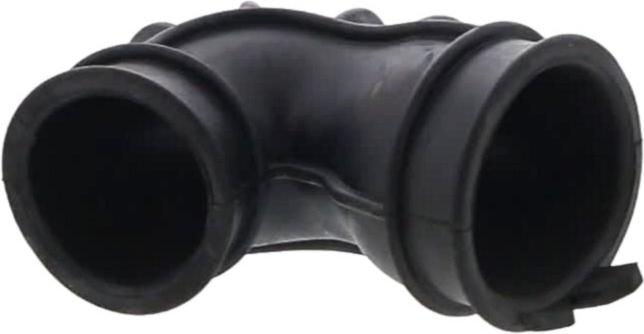

Sur cette vue : DURITE Lave-Vaisselle RESISTANCE/BOL (repère 145, 14.69 €) · SONDE Lave-Vaisselle TEMPERATURE (repère 146, 26.03 €) · RESISTANCE Lave-Vaisselle (repère 147, 53.65 €).
Porte qui tombe ou ne tient plus
Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.

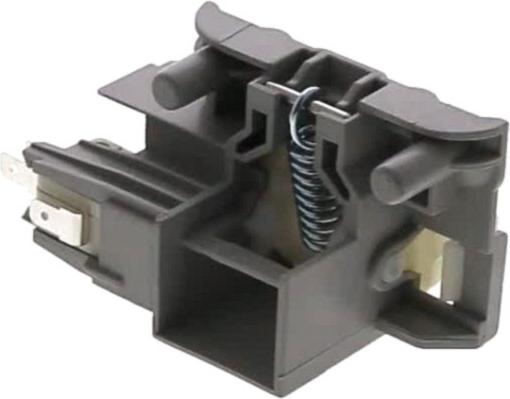

Sur cette vue : VERROU Lave-Vaisselle PORTE (repère 12, 26.91 €) · CHARNIERE Lave-Vaisselle (repère 49, 48.01 €) · CABLE Lave-Vaisselle PORTE (repère 134, 18.95 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
FILTRE Lave-Vaisselle CYLINDRIQUE (repère 27, 13.01 €) · FILTRE Lave-Vaisselle MICRO BG130117 (repère 28, 20.94 €) · JOINT Lave-Vaisselle BAS PORTE (repère 47, 28.77 €) · JOINT Lave-Vaisselle (repère 58, 19.84 €) · JOINT Lave-Vaisselle BAC A SEL (repère 76, 8.43 €)
