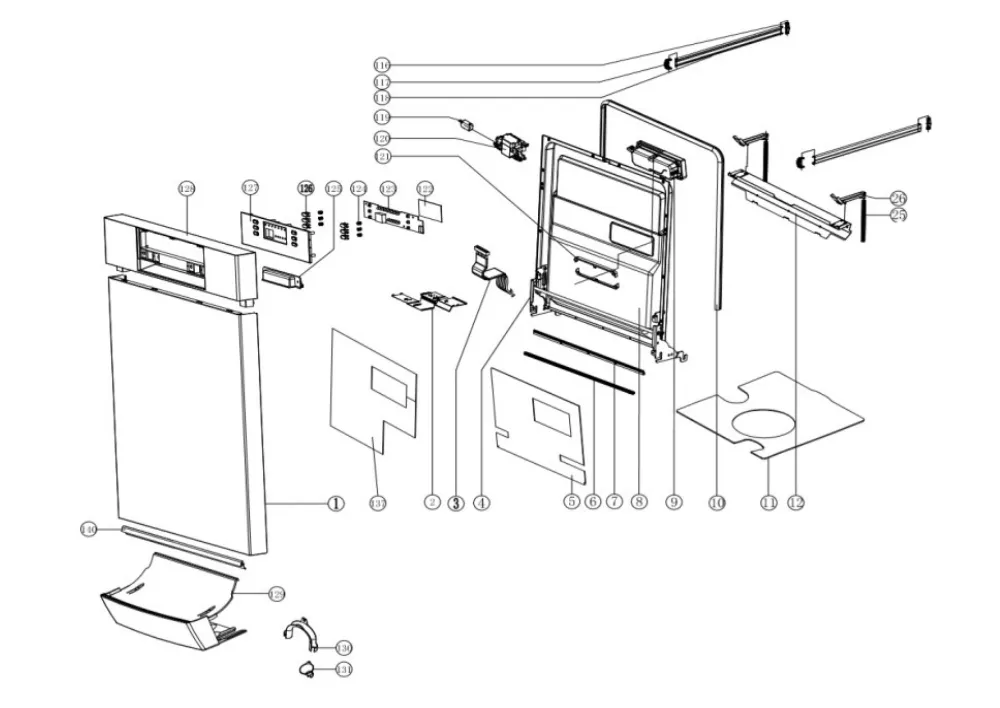

Vue éclatée lave vaisselle SCHNEIDER SCDW4713DBS
Découvrez la vue éclatée complète lave vaisselle SCHNEIDER SCDW4713DBS, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle SCHNEIDER SCDW4713DBS et éviter les pannes imprévues. 44 pièces référencées.
Cette vue éclatée SCHNEIDER SCDW4713DBS référence 44 pièces détachées, dont joint lave-vaisselle bas de porte 545mm, contre porte lave-vaisselle, boite lave-vaisselle produits, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle SCHNEIDER : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.
Sur cette vue : POMPE Lave-Vaisselle VIDANGE B25-6AZ 30W 0.25A (repère 20, 48.4 €) · DURITE Lave-Vaisselle POMPE (repère 47, 15.34 €) · FILTRE Lave-Vaisselle MICRO (repère 93, 13.37 €) · SUPPORT Lave-Vaisselle FILTRE (repère 95, 19.8 €).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.
Sur cette vue : DURITE Lave-Vaisselle PPE CYCLAGE/RESISTANCE (repère 38, 14.02 €) · MOTEUR Lave-Vaisselle CYCLAGE GH30A-2S05 70W (repère 45, 66.35 €) · BRAS Lave-Vaisselle LAVAGE INFERIEUR 464MM (repère 92, 31.32 €) · SUPPORT Lave-Vaisselle BRAS Supérieur (repère 107, 28.26 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.
Sur cette vue : JOINT Lave-Vaisselle BAS DE PORTE 545mm (repère 7, 32.14 €) · JOINT Lave-Vaisselle TOUR PORTE 1740MM (repère 10, 24.93 €) · JOINT Lave-Vaisselle BOL (repère 21, 24.57 €) · JOINT Lave-Vaisselle SONDE (repère 24, 7.16 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.
Sur cette vue : JOINT Lave-Vaisselle SONDE (repère 24, 7.16 €) · RESISTANCE Lave-Vaisselle (repère 37, 52.75 €) · DURITE Lave-Vaisselle PPE CYCLAGE/RESISTANCE (repère 38, 14.02 €).
Porte qui tombe ou ne tient plus
Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.
Sur cette vue : CABLE Lave-Vaisselle PORTE (repère 50, 19.85 €) · RESSORT Lave-Vaisselle PORTE 233mm (repère 55, 28.8 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Lave-Vaisselle BAS DE PORTE 545mm (repère 7, 32.14 €) · JOINT Lave-Vaisselle TOUR PORTE 1740MM (repère 10, 24.93 €) · JOINT Lave-Vaisselle BOL (repère 21, 24.57 €) · JOINT Lave-Vaisselle SONDE (repère 24, 7.16 €) · CONDENSATEUR Lave-Vaisselle ANTIPARASITES DNF06-Z(DBZF) (repère 72, 27.54 €) · FILTRE Lave-Vaisselle MICRO (repère 93, 13.37 €) · SUPPORT Lave-Vaisselle FILTRE (repère 95, 19.8 €) · FILTRE Lave-Vaisselle TAMIS PLAT (repère 97, 17.59 €)
Guides utiles
Lave-vaisselle qui ne vidange plus : les 4 pièces à contrôler
Entretenir son lave-vaisselle : la routine qui double sa durée de vie
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
