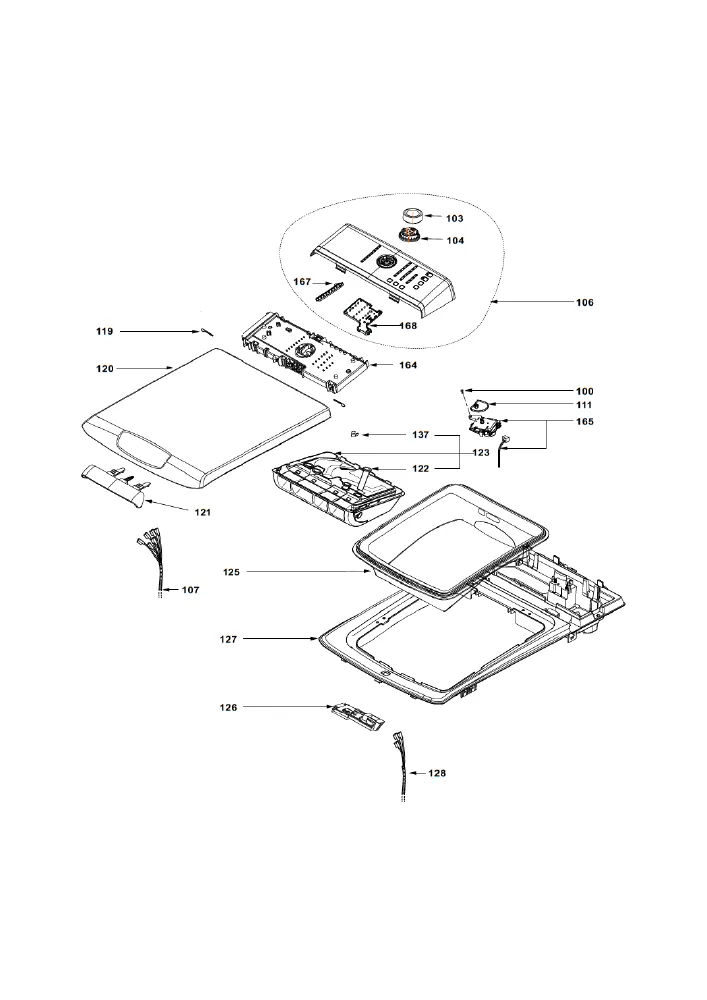

Vue éclatée lave vaisselle SCHNEIDER STL613-F-01
Découvrez la vue éclatée complète lave vaisselle SCHNEIDER STL613-F-01, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle SCHNEIDER STL613-F-01 et éviter les pannes imprévues. 57 pièces référencées.
Cette vue éclatée SCHNEIDER STL613-F-01 référence 57 pièces détachées, dont kit bridage, filerie, came, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle SCHNEIDER : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.
Sur cette vue : TUYAU VIDANGE (repère 314, 13.22 €) · FILTRE PIEGE A DECHET (repère 317, 34.99 €) · POMPE VIDANGE M344 WW2700035 30W remplace 32W (repère 320, 29.04 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.

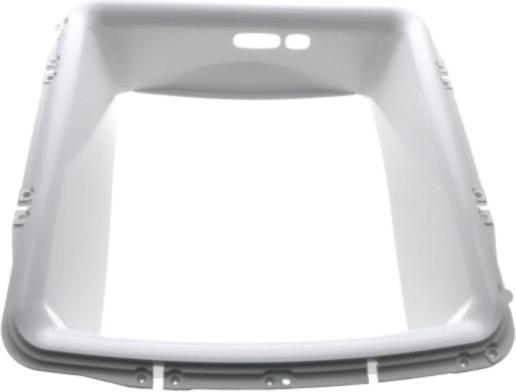

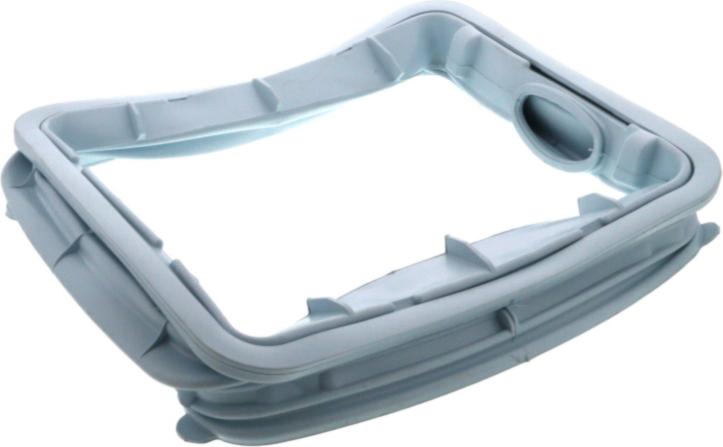

Sur cette vue : CADRE JOINT CUVE (repère 125, 85.5 €) · JOINTS RACCORD 15X24 (repère 305, 13.67 €) · DURITE Alimentation BTE PRODUIT (repère 306, 54.95 €) · JOINT CHARGEMENT (repère 311, 42.53 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.

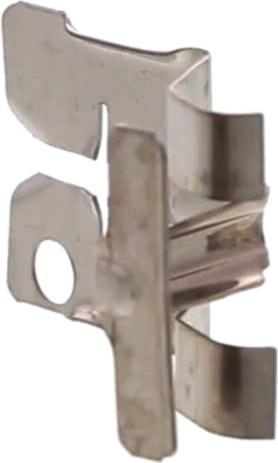

Sur cette vue : RESISTANCE 2170W + CTN (repère 322, 37.49 €) · CROCHET RESISTANCE (repère 323, 35.64 €).
Porte qui tombe ou ne tient plus
Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.
Sur cette vue : RESSORT BOITE LESSIVE (repère 137, 66.75 €) · RESSORT CUVE AVANT (repère 307, 37.56 €) · RESSORT CUVE ARRIERE (repère 307, 41.51 €) · RESSORT DISTRIBUTEUR (repère 310, 30.4 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
CADRE JOINT CUVE (repère 125, 85.5 €) · AMORTISSEUR (repère 221, 40.2 €) · JOINTS RACCORD 15X24 (repère 305, 13.67 €) · JOINT CHARGEMENT (repère 311, 42.53 €) · COLLIER FIXATION JOINT HUBLOT (repère 312, 17.87 €) · FILTRE PIEGE A DECHET (repère 317, 34.99 €) · SUPPORT PATIN FRICTION (repère 324, 41.53 €) · PATIN FRICTION (repère 325, 30.79 €)
Guides utiles
Lave-vaisselle qui ne vidange plus : les 4 pièces à contrôler
Entretenir son lave-vaisselle : la routine qui double sa durée de vie
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
