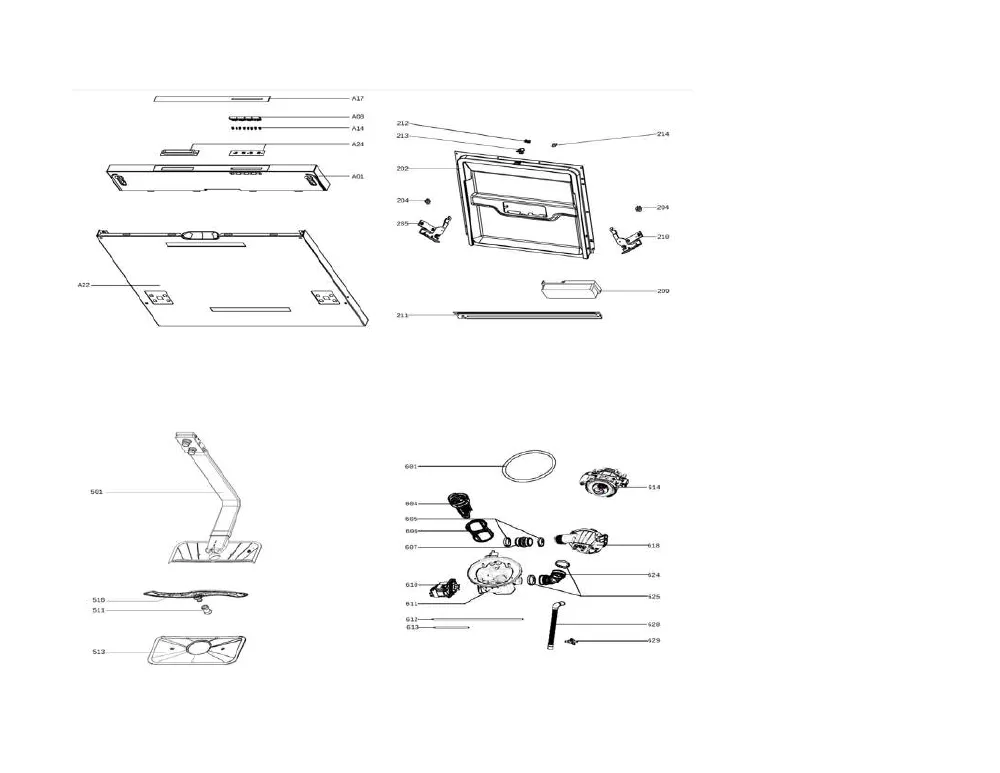

Vue éclatée lave vaisselle SCHNEIDER SCLT6444X0
Découvrez la vue éclatée complète lave vaisselle SCHNEIDER SCLT6444X0, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle SCHNEIDER SCLT6444X0 et éviter les pannes imprévues. 55 pièces référencées.
Cette vue éclatée SCHNEIDER SCLT6444X0 référence 55 pièces détachées, dont bandeau lave-vaisselle, facade lave-vaisselle, platine lave-vaisselle display, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle SCHNEIDER : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.
Sur cette vue : TUYAU Lave-Vaisselle VIDANGE (repère 415, 17.69 €) · FILTRE Lave-Vaisselle TAMIS (repère 513, 26.62 €) · FILTRE Lave-Vaisselle MICRO (repère 606, 13.63 €) · POMPE Lave-Vaisselle VIDANGE B40-6AD3 (repère 610, 43.97 €).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.
Sur cette vue : TUYAU Lave-Vaisselle Alimentation BRAS Supérieur (repère 501, 30.65 €) · BRAS Lave-Vaisselle Inférieur (repère 510, 24.95 €) · AXE Lave-Vaisselle BRAS INFERIEUR (repère 511, 11.02 €) · MOTEUR Lave-Vaisselle CYCLAGE YXW50-2E (repère 614, 93.5 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.
Sur cette vue : Contre porte Lave-Vaisselle + JOINT BAS DE PORTE 588*634 BOITE PRODUIT CENTRAL (repère 202, 89.07 €) · JOINT Lave-Vaisselle TOUR DE PORTE (repère 318, 24.91 €) · BOUCHON Lave-Vaisselle BAC SEL (repère 402, 14.17 €) · BAC Lave-Vaisselle SEL E5-MD-FD001 (repère 403, 50.08 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.
Sur cette vue : RESISTANCE Lave-Vaisselle + DETECTEUR (repère 618, 57.44 €) · DURITE Lave-Vaisselle RESISTANCE (repère 624, 27.81 €) · SONDE Lave-Vaisselle (repère 629, 14.8 €).
Porte qui tombe ou ne tient plus
Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.
Sur cette vue : DOUILLE Lave-Vaisselle CHARNIERE (repère 204, 7.33 €) · CHARNIERE Lave-Vaisselle GAUCHE (repère 205, 18.15 €) · CHARNIERE Lave-Vaisselle DROITE (repère 210, 20.89 €) · VERROU Lave-Vaisselle PORTE 889.10000 38.0844 MDE5-002 (repère 320, 41.99 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
Contre porte Lave-Vaisselle + JOINT BAS DE PORTE 588*634 BOITE PRODUIT CENTRAL (repère 202, 89.07 €) · JOINT Lave-Vaisselle TOUR DE PORTE (repère 318, 24.91 €) · JOINT Lave-Vaisselle REPARTITEUR (repère 417, 6.77 €) · FILTRE Lave-Vaisselle TAMIS (repère 513, 26.62 €) · JOINT Lave-Vaisselle BOL (repère 601, 14.2 €) · FILTRE Lave-Vaisselle MICRO (repère 606, 13.63 €) · JOINT Lave-Vaisselle CORPS DE POMPE (repère 614, 13.62 €)
Guides utiles
Lave-vaisselle qui ne vidange plus : les 4 pièces à contrôler
Entretenir son lave-vaisselle : la routine qui double sa durée de vie
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
