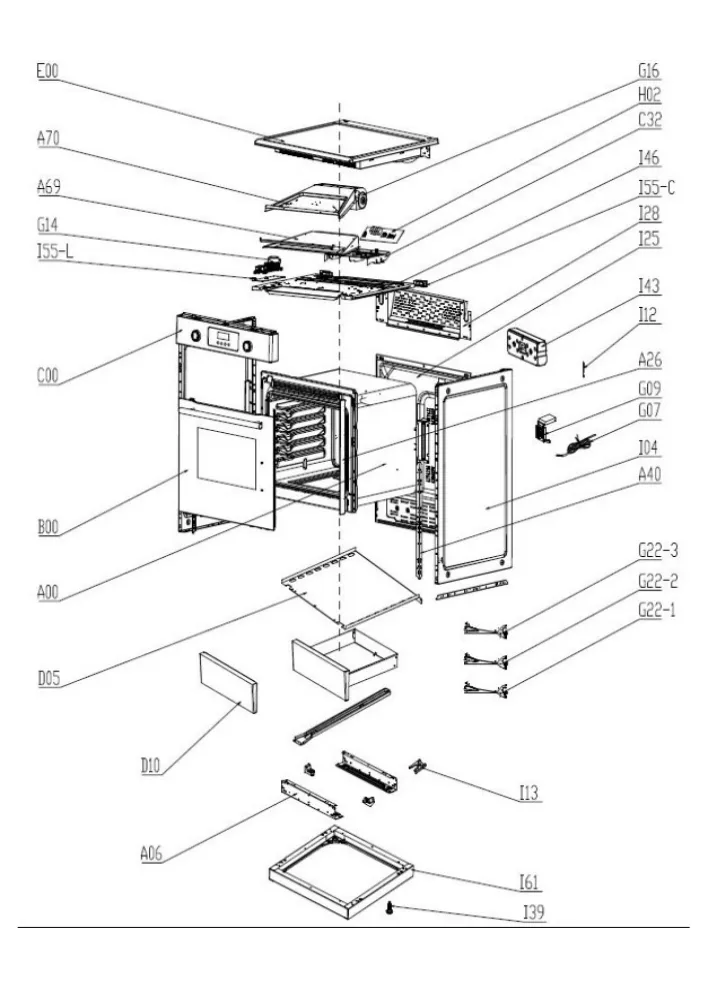

Vue éclatée cuisinière SCHNEIDER SCI63MFPB
Découvrez la vue éclatée complète cuisinière SCHNEIDER SCI63MFPB, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre cuisinière. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre cuisinière SCHNEIDER SCI63MFPB et éviter les pannes imprévues. 14 pièces référencées.
Cette vue éclatée SCHNEIDER SCI63MFPB référence 14 pièces détachées, dont douille four complete +ampoule g9, grille four four 473*359, leche frite four 474*345, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière SCHNEIDER : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.
Sur cette vue : GRILLE Four FOUR 473*359 (repère 12, 36.76 €) · RESISTANCE Four SUPERIEURE (repère 61, 60.41 €) · RESISTANCE Four CHALEUR TOURNANTE (repère 62, 47.77 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : RESISTANCE Four SUPERIEURE (repère 61, 60.41 €) · RESISTANCE Four CHALEUR TOURNANTE (repère 62, 47.77 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.
Sur cette vue : THERMOSTAT Four (repère 21, 40.31 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

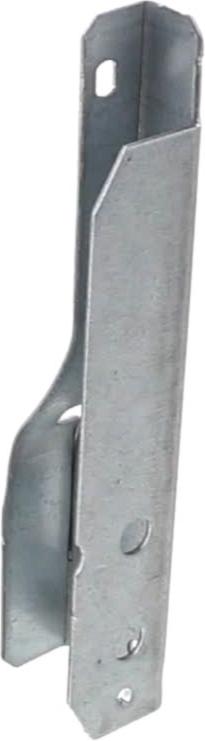

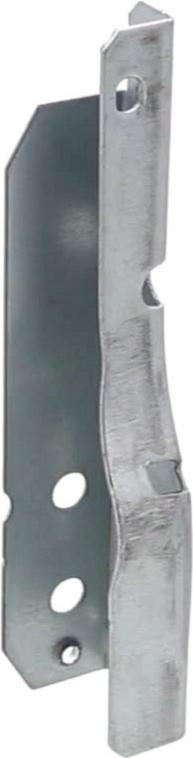

Sur cette vue : JOINT Four PORTE (repère 35, 58.01 €) · SUPPORT Four CHARNIERE Droit (repère 63, 21.78 €) · SUPPORT Four CHARNIERE Gauche (repère 64, 22.42 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

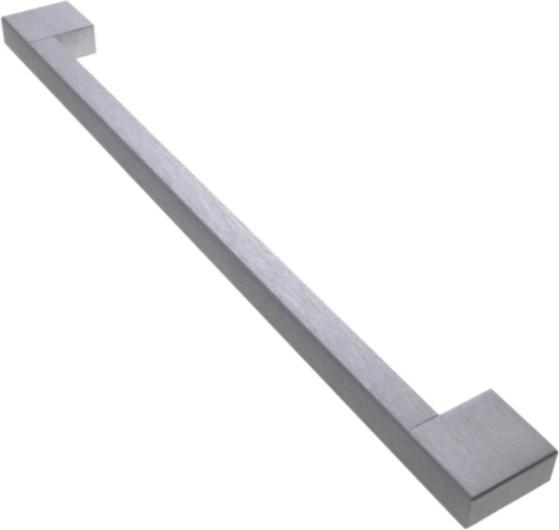

POIGNEE Four PORTE ALU BROSSE 441MM (entraxe 405mm) (repère 12, 30.6 €) · THERMOSTAT Four (repère 21, 40.31 €) · JOINT Four PORTE (repère 35, 58.01 €)
Guides utiles
Four qui ne chauffe plus : résistances, thermostat ou sécurité ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager
Liste des pièces détachées
