Vue éclatée cuisinière SCHNEIDER SCV6DOB
Découvrez la vue éclatée complète cuisinière SCHNEIDER SCV6DOB, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre cuisinière. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre cuisinière SCHNEIDER SCV6DOB et éviter les pannes imprévues. 39 pièces référencées.
Cette vue éclatée SCHNEIDER SCV6DOB référence 39 pièces détachées, dont taque cuisinière vitro, foyer cuisinière radiant 1200w 145mm, foyer cuisinière radiant 180mm 1700w, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière SCHNEIDER : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

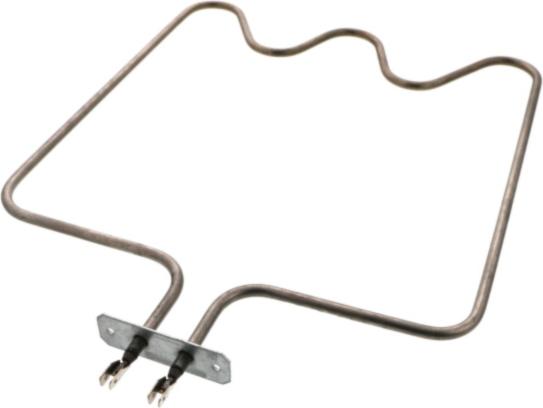

Sur cette vue : GRILLE Cuisinière FOUR (repère 155, 58.58 €) · SUPPORT Cuisinière DROIT GRILLE FOUR Inférieur (repère 158, 23.51 €) · RESISTANCE Cuisinière SOLE FOUR INFERIEUR 1200W (repère 160, 37.28 €) · RESISTANCE Cuisinière SOLE FOUR SUPERIEUR 700W (repère 160, 40.78 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : RESISTANCE Cuisinière SOLE FOUR INFERIEUR 1200W (repère 160, 37.28 €) · RESISTANCE Cuisinière SOLE FOUR SUPERIEUR 700W (repère 160, 40.78 €) · RESISTANCE Cuisinière GRILL 3000W (repère 161, 57.05 €) · SUPPORT Cuisinière RESISTANCE (repère 163, 30.26 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.
Sur cette vue : THERMOSTAT Cuisinière FOUR REGLABLE WYF280AB (repère 88, 46.82 €) · THERMOSTAT Cuisinière SECU 120°C (repère 168, 15.24 €) · THERMOSTAT Cuisinière SECU 105°C four sup (repère 168, 18.46 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.
Sur cette vue : VITRE Cuisinière INTERIEURE 60*60 (repère 90, 53.24 €) · VITRE Cuisinière INTERIEURE (repère 90, 41.2 €) · VITRE Cuisinière EXTERIEURE NOIRE 595*395 entraxe 440mm (repère 91, 80.47 €) · VITRE Cuisinière Extérieure 594*230 (repère 91, 40.53 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
THERMOSTAT Cuisinière FOUR REGLABLE WYF280AB (repère 88, 46.82 €) · JOINT Cuisinière POIGNEE (repère 122, 8.78 €) · JOINT Cuisinière PORTE FOUR (repère 164, 31.6 €) · THERMOSTAT Cuisinière SECU 120°C (repère 168, 15.24 €) · THERMOSTAT Cuisinière SECU 105°C four sup (repère 168, 18.46 €)
Guides utiles
Four qui ne chauffe plus : résistances, thermostat ou sécurité ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager
Liste des pièces détachées
