Réparer son lave-linge RECTILIGNE : les pannes courantes

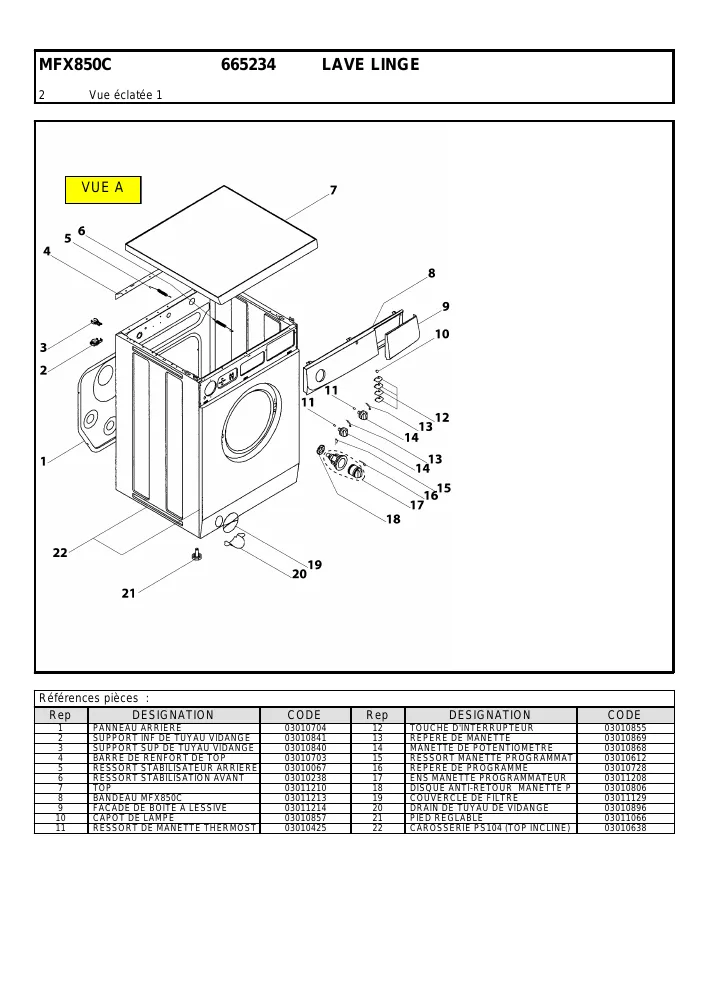

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : DURITE Lave-Linge ARRIVEE EAU EV/BOITE 300mm (repère 5, 18.56 €) · COLLIER Lave-Linge FLASQUE (repère 9) · JOINT Lave-Linge FLASQUE (repère 10, 23.38 €) · DURITE Lave-Linge BAC/CUVE (repère 11, 47.45 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : CONDENSATEUR Lave-Linge ANTIPARASITE dem72152 (repère 2, 19.19 €) · COURROIE Lave-Linge 1220PH6 (repère 3, 37.47 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : TUYAU Lave-Linge VIDANGE (repère 2, 14.07 €) · DURITE Lave-Linge BOITE-POMPE (repère 12, 16.02 €) · Pompe de vidange Lave-Linge COD 49896 PLASET (repère 15, 33.99 €) · CORPS Lave-Linge Pompe de vidange (repère 15, 27.24 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : RESSORT Lave-Linge Supérieur TAMBOUR (repère 5, 12.97 €) · RESSORT Lave-Linge AVANT Supérieur TAMBOUR (repère 6) · RESSORT Lave-Linge FIXATION COLLIER JOINT HUBLOT (repère 14, 9.88 €) · AMORTISSEUR Lave-Linge DROIT (repère 17, 28.65 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : MANETTE Lave-Linge THERMOSTAT (repère 11, 11.21 €) · JOINT Lave-Linge THERMOSTAT (repère 16, 15.65 €) · THERMOSTAT Lave-Linge SONDE (repère 17).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
CONDENSATEUR Lave-Linge ANTIPARASITE dem72152 (repère 2, 19.19 €) · COURROIE Lave-Linge 1220PH6 (repère 3, 37.47 €) · JOINT Lave-Linge FLASQUE (repère 10, 23.38 €) · MANETTE Lave-Linge THERMOSTAT (repère 11, 11.21 €) · RESSORT Lave-Linge FIXATION COLLIER JOINT HUBLOT (repère 14, 9.88 €) · JOINT Lave-Linge HUBLOT sans trou (repère 15, 50.92 €) · JOINT Lave-Linge THERMOSTAT (repère 16, 15.65 €) · AMORTISSEUR Lave-Linge DROIT (repère 17, 28.65 €)
