Réparer son lave-linge RECTILIGNE : les pannes courantes

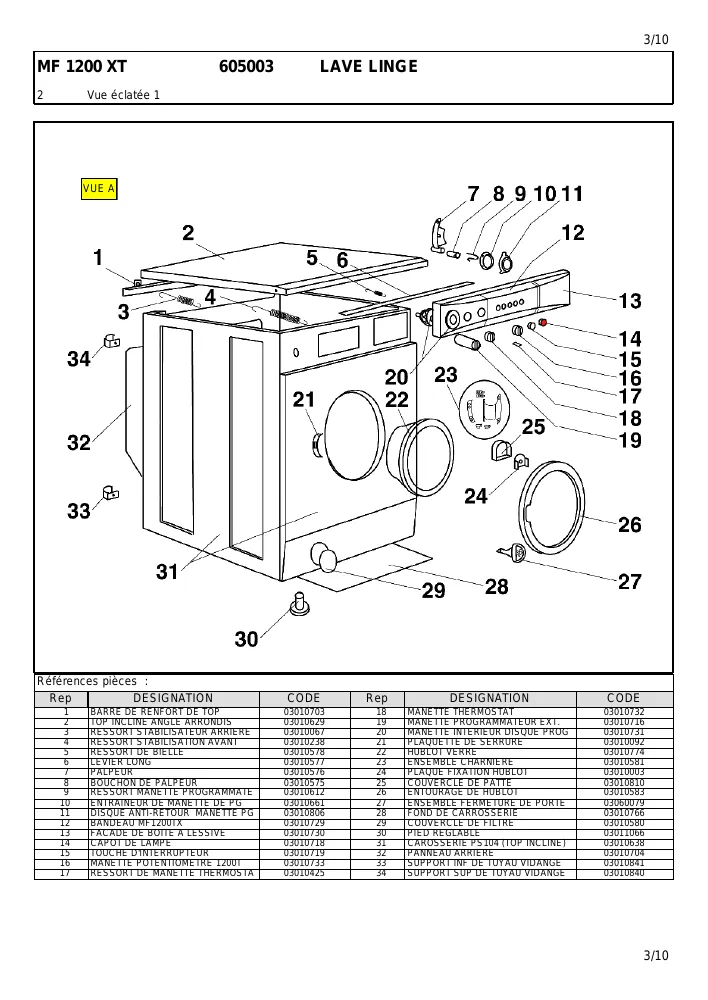

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : DURITE Lave-Linge ARRIVEE EAU EV/BOITE 300mm (repère 2, 16.05 €) · JOINT Lave-Linge THERMOSTAT (repère 10, 16.43 €) · JOINT Lave-Linge FLASQUE (repère 11, 24.44 €) · DURITE Lave-Linge BAC/CUVE (repère 12, 20.04 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : CONDENSATEUR Lave-Linge ANTIPARASITE (repère 1, 49.83 €) · COURROIE Lave-Linge 1233J5 (repère 3, 38.31 €) · CHARBON Lave-Linge MOTEUR "lot de 2" (repère 26, 38.92 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : Pompe de vidange Lave-Linge COD 61211 30W PLASET (repère 13, 22.04 €) · DURITE Lave-Linge BOITE-POMPE (repère 13, 17.98 €) · CORPS Lave-Linge Pompe de vidange (repère 14, 23.41 €) · SUPPORT Lave-Linge POMPE (repère 15, 12.05 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : RESSORT Lave-Linge Supérieur TAMBOUR (repère 3, 13.37 €) · RESSORT Lave-Linge AVANT Supérieur TAMBOUR (repère 4) · PALIER Lave-Linge COMPLET AV02530001 (repère 5, 54.55 €) · RESSORT Lave-Linge RAPPEL BOITE PRODUI (repère 5, 6.05 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : JOINT Lave-Linge THERMOSTAT (repère 10, 16.43 €) · THERMOSTAT Lave-Linge SONDE (repère 11) · RESISTANCE Lave-Linge 2000w (repère 14, 44.12 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
CONDENSATEUR Lave-Linge ANTIPARASITE (repère 1, 49.83 €) · COURROIE Lave-Linge 1233J5 (repère 3, 38.31 €) · PALIER Lave-Linge COMPLET AV02530001 (repère 5, 54.55 €) · JOINT Lave-Linge THERMOSTAT (repère 10, 16.43 €) · THERMOSTAT Lave-Linge SONDE (repère 11) · JOINT Lave-Linge FLASQUE (repère 11, 24.44 €) · RESSORT Lave-Linge FIXATION COLLIER JOINT HUBLOT (repère 14, 9.78 €) · JOINT Lave-Linge HUBLOT sans trou (repère 15, 51.98 €)
