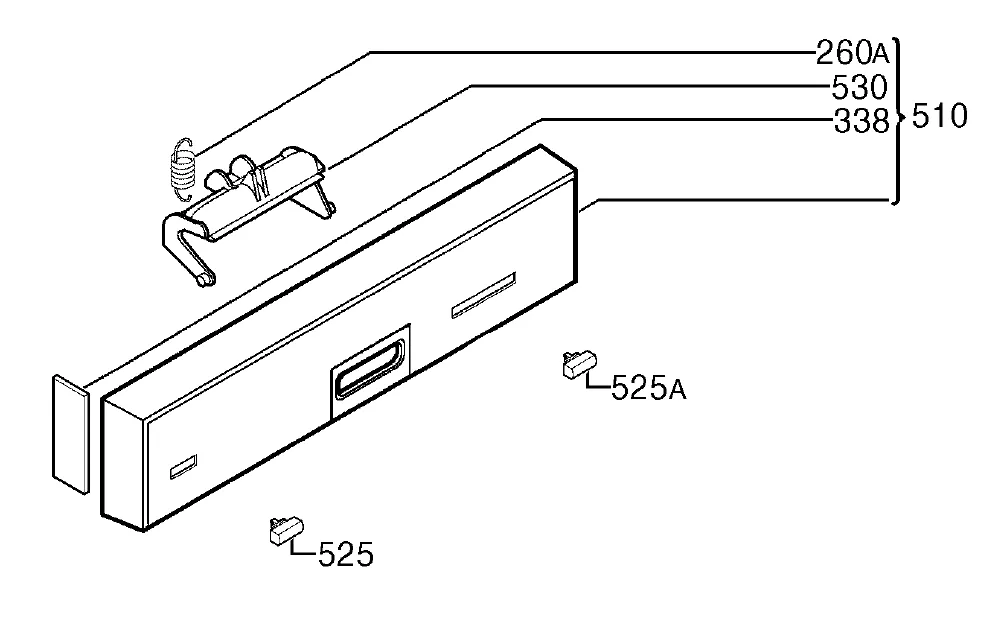

Vue éclatée lave vaisselle AEG F64480I-B 91162603800
Découvrez la vue éclatée complète lave vaisselle AEG F64480I-B 91162603800, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle AEG F64480I-B 91162603800 et éviter les pannes imprévues. 51 pièces référencées.
Cette vue éclatée AEG F64480I-B 91162603800 référence 51 pièces détachées, dont pompe de vidange lave-vaisselle, moteur lave-vaisselle cyclage, securite lave-vaisselle porte, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle AEG : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.
Sur cette vue : Pompe de vidange Lave-Vaisselle (repère 6, 58.71 €) · TUYAU Lave-Vaisselle VIDANGE (repère 112, 30.48 €) · FILTRE Lave-Vaisselle EVACUATION (repère 120, 20.69 €) · FIXATION Lave-Vaisselle TUYAU VIDANGE (repère 520, 7.36 €).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.
Sur cette vue : MOTEUR Lave-Vaisselle CYCLAGE (repère 6, 141.88 €) · JOINT Lave-Vaisselle TUYAU Alimentation BRAS Supérieur (repère 125, 4.76 €) · ECROU Lave-Vaisselle TUYAU Alimentation BRAS Supérieur (repère 127, 22.68 €) · JOINT Lave-Vaisselle BRAS Alimentation Supérieur (repère 130, 13.56 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.
Sur cette vue : Interrupteur Lave-Vaisselle BAC A SEL (repère 48) · BAC Lave-Vaisselle SEL (repère 117, 132.36 €) · JOINT Lave-Vaisselle TUYAU Alimentation BRAS Supérieur (repère 125, 4.76 €) · JOINT Lave-Vaisselle TORIQUE (repère 125).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.
Sur cette vue : RESISTANCE Lave-Vaisselle 2000W TUBE 32mm (repère 10, 52.34 €) · JOINT Lave-Vaisselle SONDE TH (repère 130, 11.6 €).
Porte qui tombe ou ne tient plus
Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.
Sur cette vue : RESSORT Lave-Vaisselle PORTE (repère 260, 20.9 €) · RESSORT Lave-Vaisselle POIGNEE (repère 260, 14.56 €) · CHARNIERE Lave-Vaisselle D+G (repère 308, 112.32 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
FILTRE Lave-Vaisselle EVACUATION (repère 120, 20.69 €) · JOINT Lave-Vaisselle TUYAU Alimentation BRAS Supérieur (repère 125, 4.76 €) · JOINT Lave-Vaisselle TORIQUE (repère 125) · JOINT Lave-Vaisselle SONDE TH (repère 130, 11.6 €) · JOINT Lave-Vaisselle BRAS Alimentation Supérieur (repère 130, 13.56 €) · JOINT Lave-Vaisselle BOL (repère 130, 18.87 €) · JOINT Lave-Vaisselle POT A SEL (repère 130, 17.66 €) · JOINT Lave-Vaisselle BAS DE PORTE (repère 130, 36.86 €)
