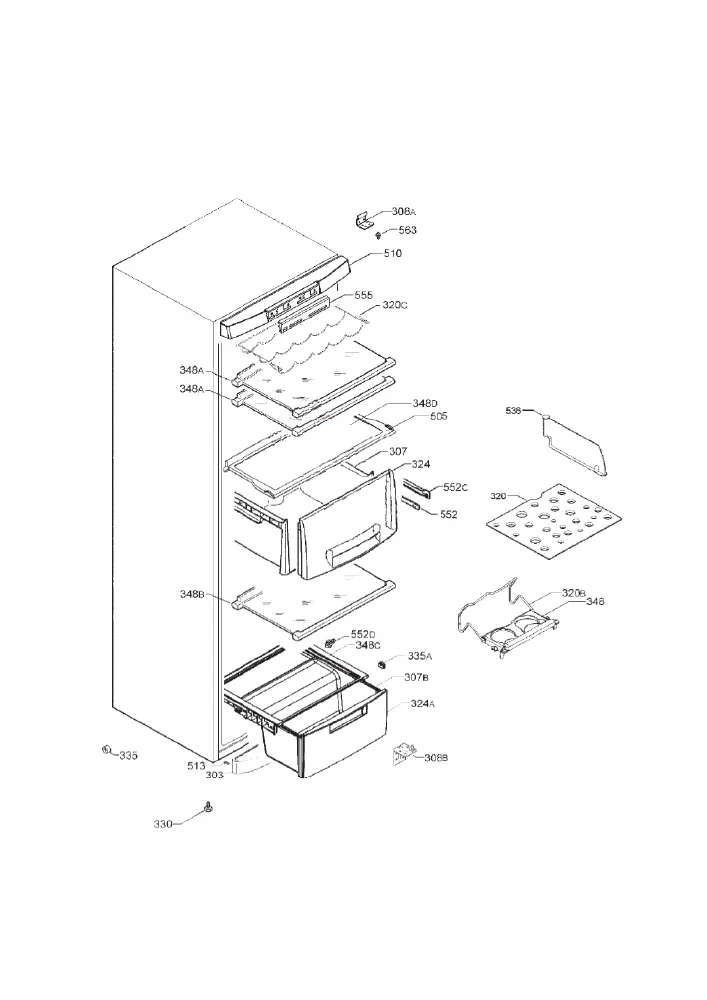

Vue éclatée réfrigérateur AEG S72398KA1 92387952801

Name: AEG S72398KA1 92387952801
Brand: AEG
SKU: S72398KA1 92387952801

Découvrez la vue éclatée complète réfrigérateur AEG S72398KA1 92387952801, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur AEG S72398KA1 92387952801 et éviter les pannes imprévues. 21 pièces référencées.

Cette vue éclatée AEG S72398KA1 92387952801 référence 21 pièces détachées, dont compresseur froid emx20clc, relais froid démarrage, douille froid lampe e14, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur AEG : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

Sur cette vue : COMPRESSEUR Froid EMX20CLC (repère 2, 212.28 €) · RELAIS Froid Démarrage (repère 9, 60.22 €) · PLAQUE Froid FIXATION COMPRESSEUR (repère 567, 49.51 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : CHARNIERE Froid Inférieur COMPLETE (repère 308, 13.38 €) · JOINT Froid Réfrigérateur 1668*575 (repère 315, 67.81 €).
