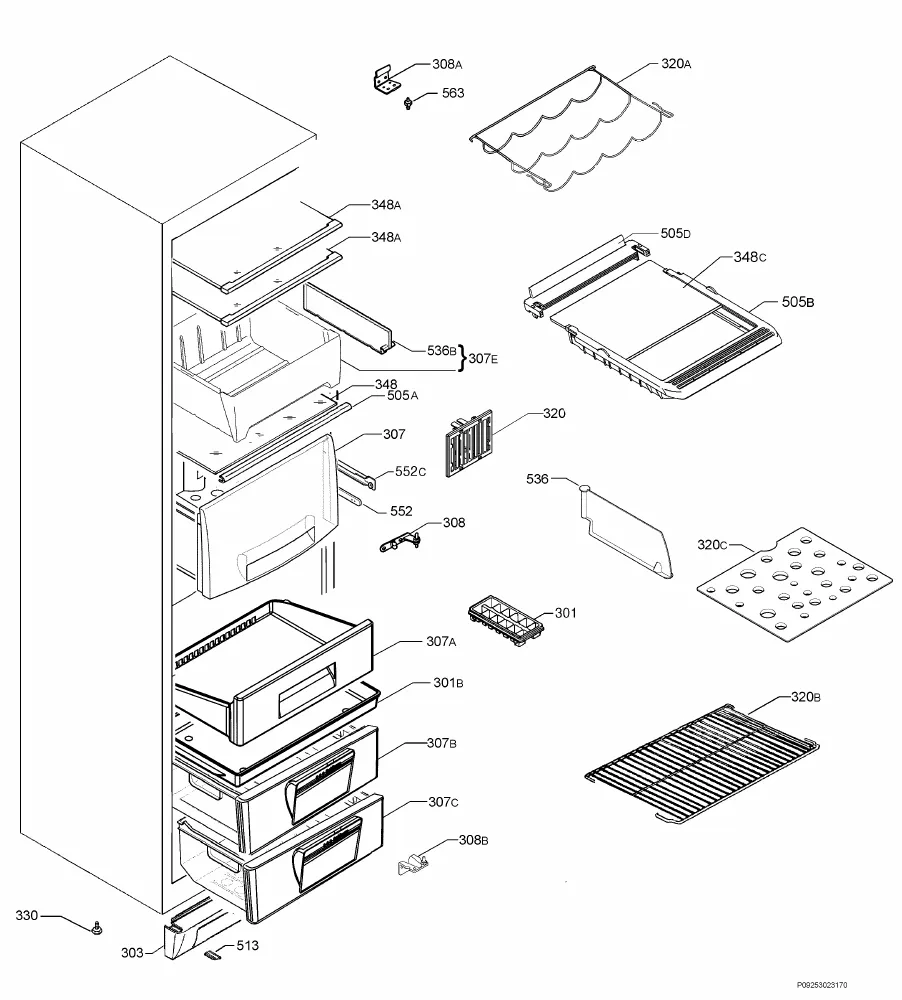

Vue éclatée réfrigérateur AEG S75388KG68 92503423701

Name: AEG S75388KG68 92503423701
Brand: AEG
SKU: S75388KG68 92503423701

Découvrez la vue éclatée complète réfrigérateur AEG S75388KG68 92503423701, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur AEG S75388KG68 92503423701 et éviter les pannes imprévues. 26 pièces référencées.

Cette vue éclatée AEG S75388KG68 92503423701 référence 26 pièces détachées, dont moteur froid ventilateur, resistance froid degivrage 240w, fusible froid thermique thip100s, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur AEG : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Givre ou panne de dégivrage (No Frost)

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

Sur cette vue : MOTEUR Froid VENTILATEUR (repère 18, 110.99 €) · RESISTANCE Froid DEGIVRAGE 240W (repère 42, 96.7 €) · BAC Froid DEGIVRAGE (repère 140, 21.47 €) · JOINT Froid AMORTISSEUR VENTILATEUR (repère 251, 6.71 €).

Bruit ou ventilation défaillante

Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.

Sur cette vue : MOTEUR Froid VENTILATEUR (repère 18, 110.99 €) · JOINT Froid AMORTISSEUR VENTILATEUR (repère 251, 6.71 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : JOINT Froid AMORTISSEUR VENTILATEUR (repère 251, 6.71 €) · PORTE Froid Congélateur (repère 305, 215.44 €) · CHARNIERE Froid CENTRALE (repère 308) · JOINT Froid PORTE Congélateur 676*572 (repère 315, 60.81 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

FUSIBLE Froid THERMIQUE THIP100S (repère 43, 77.65 €) · FILTRE Froid CHARBON (repère 120, 28.01 €) · JOINT Froid AMORTISSEUR VENTILATEUR (repère 251, 6.71 €) · JOINT Froid PORTE Congélateur 676*572 (repère 315, 60.81 €)
