Vue éclatée cuisinière AEG CIB6470APW 94000297800
Découvrez la vue éclatée complète cuisinière AEG CIB6470APW 94000297800, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre cuisinière. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre cuisinière AEG CIB6470APW 94000297800 et éviter les pannes imprévues. 36 pièces référencées.

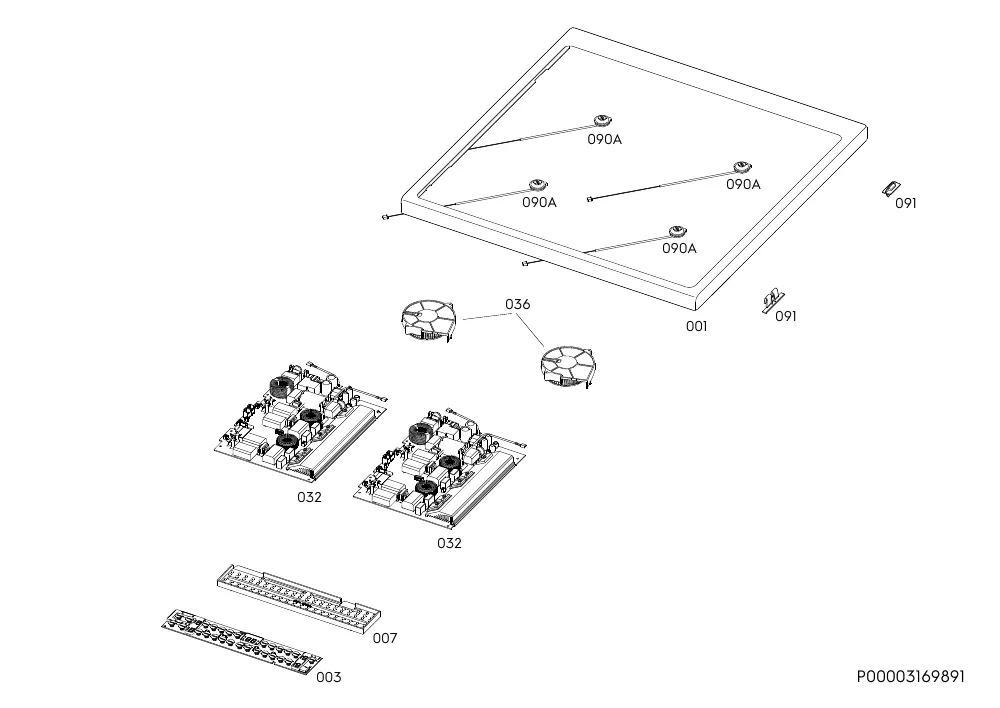

Cette vue éclatée AEG CIB6470APW 94000297800 référence 36 pièces détachées, dont taque cuisinière vitro, platine plaque, platine cuisinière puiss programmée, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière AEG : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

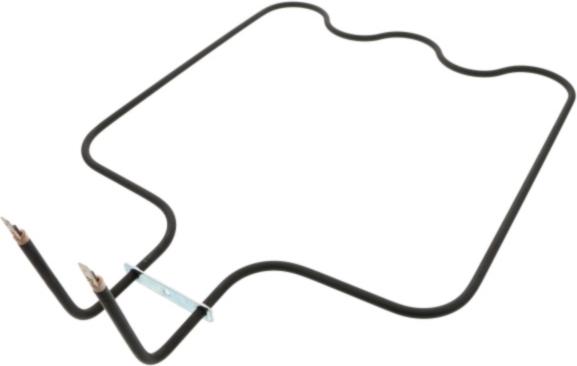

Sur cette vue : GRILLE Four LATERALE DROITE+GAUCHE 375*252 (repère 404, 86.44 €) · CLIPS Four FIXATION GRILLE LATERALE (repère 406, 7.68 €) · SUPPORT Cuisinière RESISTANCE SOLE (repère 412, 54.01 €) · RESISTANCE Four SOLE 1000W 561398300 561 3983 00 (repère 500, 70.07 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : SUPPORT Cuisinière RESISTANCE SOLE (repère 412, 54.01 €) · RESISTANCE Four SOLE 1000W 561398300 561 3983 00 (repère 500, 70.07 €) · RESISTANCE Four CHALEUR TOURNANTE (repère 500, 75.18 €) · RESISTANCE Cuisinière SUPERIEURE (repère 500, 80.9 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.
Sur cette vue : MOTEUR Plaque VENTILATEUR (repère 36, 106.51 €) · SONDE Froid THERMIQUE (repère 90, 53.56 €) · SONDE Cuisinière (repère 518, 51.44 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

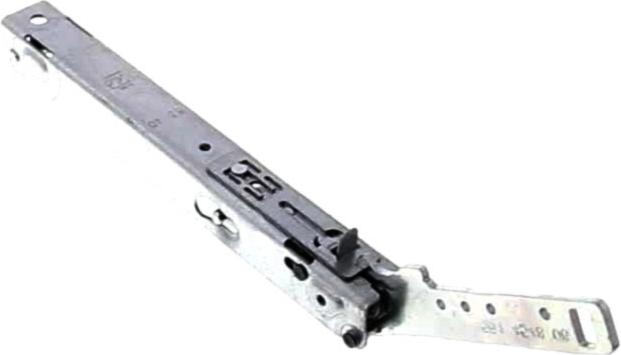

Sur cette vue : SUPPORT Four CHARNIERE Gauche OU Droit (repère 113, 19.01 €) · CHARNIERE Four Gauche OU Droit 189MM 16 STRIES (repère 140, 28.99 €) · VITRE Cuisinière INTERIEURE (repère 310, 170.23 €) · VITRE Cuisinière EXTERIEURE (repère 310, 89 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Cuisinière PORTE (repère 416, 72.62 €)
Guides utiles
Four qui ne chauffe plus : résistances, thermostat ou sécurité ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager
Liste des pièces détachées
