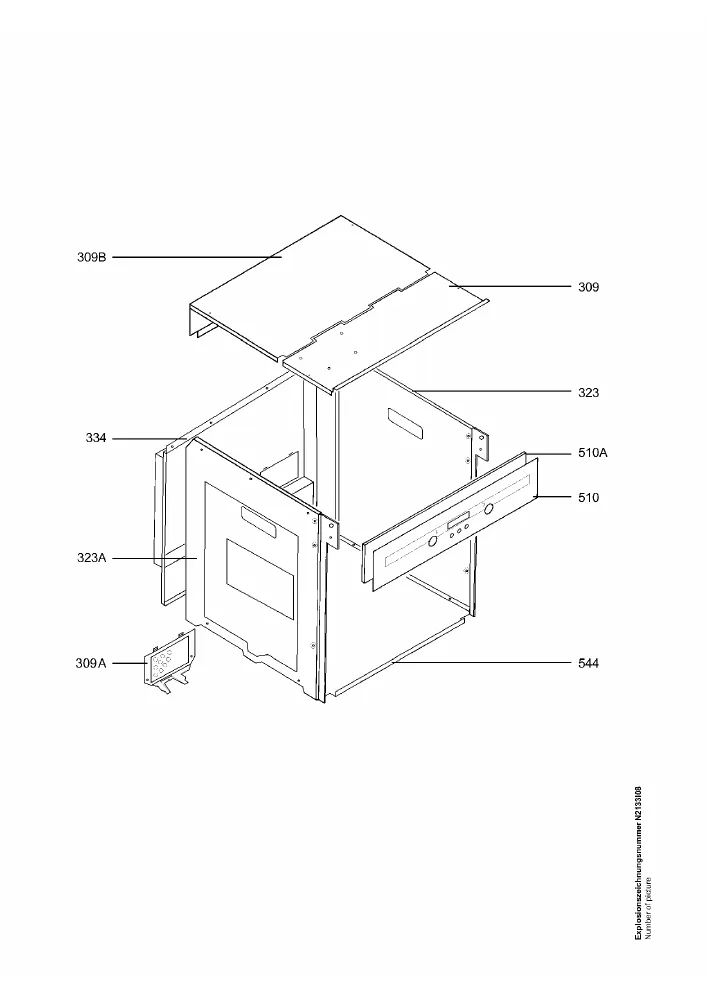

Vue éclatée four AEG CB4140-1-M CB4140.1.M CB41401M 94418164600
Découvrez la vue éclatée complète four AEG CB4140-1-M CB4140.1.M CB41401M 94418164600, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre four. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre four AEG CB4140-1-M CB4140.1.M CB41401M 94418164600 et éviter les pannes imprévues. 28 pièces référencées.
Cette vue éclatée AEG CB4140-1-M CB4140.1.M CB41401M 94418164600 référence 28 pièces détachées, dont interrupteur four switch porte four, thermostat four securite, resistance four sole 1000w, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière AEG : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.
Sur cette vue : RESISTANCE Four SOLE 1000w (repère 10, 56.15 €) · Résistance Cuisinière CHALEUR TOURNANTE 2400W (repère 10, 26.58 €) · RESISTANCE Four Supérieur 2900W 2025870020 (repère 10, 89.45 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : RESISTANCE Four SOLE 1000w (repère 10, 56.15 €) · Résistance Cuisinière CHALEUR TOURNANTE 2400W (repère 10, 26.58 €) · RESISTANCE Four Supérieur 2900W 2025870020 (repère 10, 89.45 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

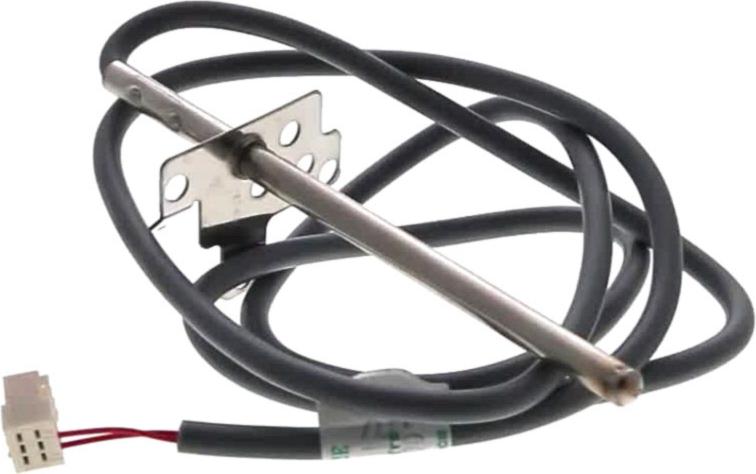

Sur cette vue : THERMOSTAT Four SECURITE (repère 8, 36.1 €) · SONDE Four (repère 48, 86.99 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.
Sur cette vue : CLIPS Four FIXATION JOINT (repère 26, 7.85 €) · SUPPORT Four CHARNIERE DTE (repère 308, 18.73 €) · SUPPORT Four CHARNIERE GCHE (repère 308, 16.37 €) · VITRE Four Intérieure (repère 312, 141.98 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
THERMOSTAT Four SECURITE (repère 8, 36.1 €) · CLIPS Four FIXATION JOINT (repère 26, 7.85 €) · FILTRE Four GRAISSE C/T (repère 120, 50.63 €)
Guides utiles
Four qui ne chauffe plus : résistances, thermostat ou sécurité ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager
Liste des pièces détachées
