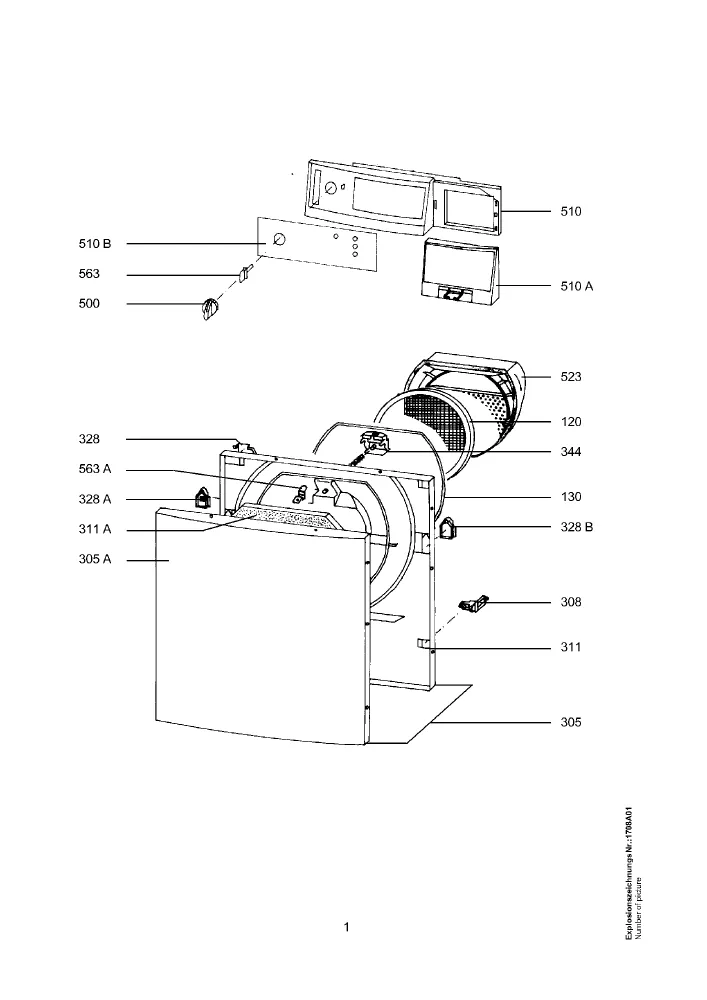

Vue éclatée seche linge AEG S56600 91601411701

Name: AEG S56600 91601411701
Brand: AEG
SKU: S56600 91601411701

Découvrez la vue éclatée complète seche linge AEG S56600 91601411701, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre seche linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre seche linge AEG S56600 91601411701 et éviter les pannes imprévues. 18 pièces référencées.

Cette vue éclatée AEG S56600 91601411701 référence 18 pièces détachées, dont thermostat sèche-linge, thermostat sèche-linge nc60, moteur sèche-linge, avec leur position sur le schéma constructeur.

Réparer son sèche-linge AEG : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Le sèche-linge ne chauffe plus

Le linge ressort froid : contrôlez d'abord la résistance de chauffe à l'ohmmètre (quelques dizaines d'ohms attendus), puis les thermostats de sécurité qui la protègent. Un circuit d'air encrassé (filtre, condenseur) est souvent la cause racine du déclenchement.

Sur cette vue : THERMOSTAT Sèche-Linge (repère 3, 37.7 €) · THERMOSTAT Sèche-Linge NC60 (repère 3, 35.74 €) · RESISTANCE Sèche-Linge (repère 10, 238.63 €).

Le tambour ne tourne plus

Si le moteur ronronne sans lancer le tambour, le condensateur de démarrage est le premier suspect. Une courroie cassée ou sortie de sa poulie de tendeur laisse au contraire le tambour totalement libre à la main.

Sur cette vue : MOTEUR Sèche-Linge (repère 4, 150.44 €) · COURROIE Sèche-Linge 1930H7 AV51630001 (repère 253, 21.86 €) · POULIE Sèche-Linge TENDEUR (repère 263, 104.81 €).

Bruit de grincement ou de roulement

Les patins et feutres d'appui du tambour s'usent et grincent ; un palier arrière fatigué gronde de plus en plus fort. Ces pièces d'usure se remplacent sans outillage spécialisé.

Sur cette vue : ANNEAU Sèche-Linge PATIN AVANT (repère 130, 110.66 €) · PALIER Sèche-Linge (repère 520, 80.77 €).

Séchage long ou linge humide

Un filtre à peluches saturé ou une gaine d'évacuation écrasée allongent le séchage bien avant toute panne mécanique. Contrôlez aussi la sonde d'humidité si les cycles s'arrêtent trop tôt.

Sur cette vue : FILTRE Sèche-Linge PELUCHES (repère 120, 41.92 €) · CONDENSEUR Sèche-Linge (repère 146, 135.62 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

THERMOSTAT Sèche-Linge (repère 3, 37.7 €) · THERMOSTAT Sèche-Linge NC60 (repère 3, 35.74 €) · FILTRE Sèche-Linge PELUCHES (repère 120, 41.92 €) · ANNEAU Sèche-Linge PATIN AVANT (repère 130, 110.66 €) · COURROIE Sèche-Linge 1930H7 AV51630001 (repère 253, 21.86 €) · POULIE Sèche-Linge TENDEUR (repère 263, 104.81 €) · PALIER Sèche-Linge (repère 520, 80.77 €)
